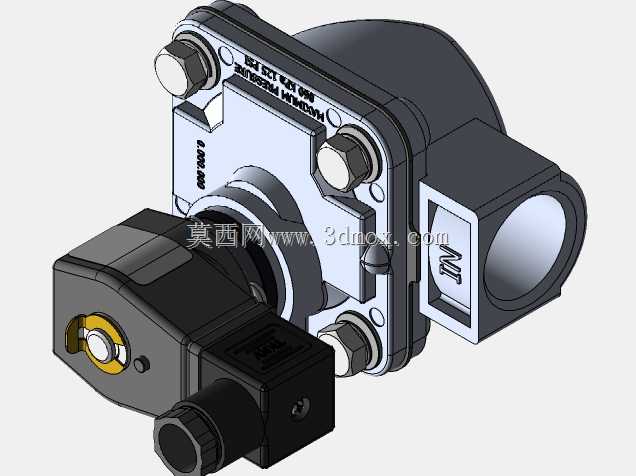

一寸口径脉冲式电磁隔膜阀结构设计

　　这款一寸通径的脉冲电磁阀，核心应用场景集中在袋式除尘、脉冲喷吹清灰系统中，也可适配低压气动回路的快速通断控制需求，在地铁通风除尘、工业车间烟气收集、建材生产粉料输送的除尘单元里，这类阀是喷吹系统的核心执行部件，直接决定滤袋清灰的效果与系统运行稳定性。从结构设计逻辑来看，该阀采用电磁先导控制加隔膜启闭的组合结构，区别于普通直动电磁阀的大功耗问题，脉冲工作模式下仅需要瞬时通电即可完成阀口启闭，单次喷吹周期通常控制在数十毫秒级别，既能保证足够的喷吹气流冲击力清理滤袋表面积灰，又能最大限度降低电磁线圈的功耗，避免长时间通电造成的线圈过热烧毁问题。从安装边界来看，该阀采用标准一寸法兰连接接口，阀体主体的安装孔位间距匹配通用除尘气包的安装尺寸，

　　不需要额外定制转接件即可直接替换同规格的传统脉冲阀，电磁先导头的出线方向预留了多角度调整空间，可适配不同安装空间下的接线走线需求，避免现场安装时出现线缆弯折过度、接线空间不足的问题。阀体的流道设计采用了渐扩式结构，压缩空气从气包进入阀腔后，流道截面逐步扩大，能够有效降低气流通过时的压力损失，保证喷吹出口的气流压力足够稳定，不会因为流道突变产生紊流造成喷吹力度不足的问题。隔膜组件采用了夹布增强膜片结构，膜片边缘的密封筋做了圆弧过渡处理，在高频启闭的工况下，能够有效分散膜片反复形变产生的应力集中点，相比普通平膜片结构，使用寿命能够提升数倍，避免短时间运行后出现膜片撕裂、密封失效的问题。电磁先导部分的铁芯采用了软磁材料做防锈镀层处理，

　　阀腔内的复位弹簧选用了不锈钢材质，即使在压缩空气含有少量冷凝水、轻微油污的工况下，也不会出现铁芯卡滞、弹簧锈蚀造成的阀件动作失灵问题。在实际选型适配过程中，需要注意该阀的工作压力区间通常在0.2MPa到0.6MPa之间，过低的进气压力会导致膜片无法正常开启，喷吹力度不足无法清理滤袋积灰，过高的压力则会造成膜片承受压力过大，缩短膜片使用寿命，同时喷吹力度过强还可能造成滤袋纤维层损伤，缩短滤袋的更换周期。从结构建模的细节来看，阀体上的所有连接螺栓都做了沉头孔设计，安装后螺栓头部不会突出阀体表面，既能够避免现场安装维护时螺栓磕碰造成的拆装困难，也能让阀体整体外观更加规整，电磁线圈部分做了全包式塑封处理，能够在多粉尘、

　　高湿度的工业现场环境下提供足够的防护等级，避免粉尘、水汽进入线圈内部造成绝缘失效。阀的出口端设计了标准的外螺纹接口，可直接连接喷吹管，不需要额外的转接接头，减少了管路连接的泄漏点，同时出口处的导流结构能够让喷出的气流更加集中，减少气流扩散造成的压力损失，保证每一条滤袋都能获得均匀的喷吹力度。在结构设计的细节处理上，膜片上的泄压孔尺寸经过了匹配计算，能够保证电磁先导头泄压时，膜片上下腔的压力差快速建立，让阀口快速全开，而先导头复位时，压力能够通过平衡孔快速补充到膜片上腔，让膜片快速关闭截断气流，整个启闭过程干脆利落，不会出现阀口半开半关造成的气流啸叫、压力泄漏问题。
