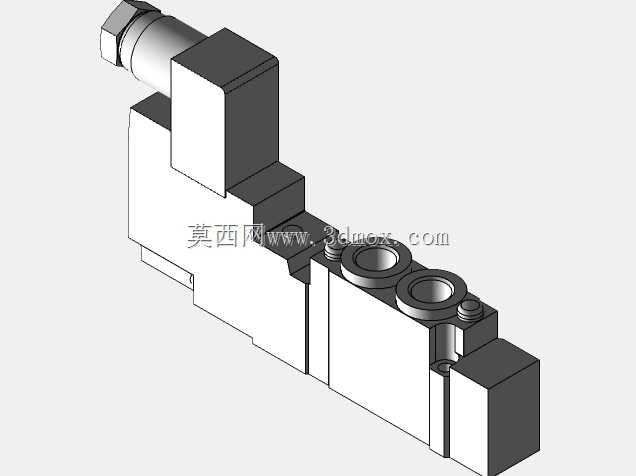

1/8英寸RC接口24V五通单电控电磁阀

　　在自动化生产线的气动回路搭建、小型气动执行机构控制场景中，这类单电控五通电磁阀是气动控制系统里的核心控制元件，常被用于控制双作用气缸的往复动作、小型气动夹具的夹紧松开切换，也可在轻工包装设备、电子组装流水线的气动工位中承担气路换向功能，适配需要频繁切换气路流向、对响应速度有稳定要求的工况。从功能特性来看，这款电磁阀采用24V直流供电，属于单电控弹簧复位结构，通电时阀芯移动完成气路换向，断电后依靠内置弹簧自动复位到初始工位，相比双电控阀无需持续保持通电信号，在短时触发的工位控制场景中能降低不必要的能耗，同时五通结构可同时实现进气、两个工作气口、两个排气口的通路切换，能完整匹配双作用气缸的两个腔室供气与排气需求，

　　无需额外搭配气路分流元件。设计思路上，这款阀采用了板式集成安装的基座结构，主体阀身采用长方体规整布局，电磁驱动部分布置在阀身单侧，与气路接口区域完全分隔，避免电磁线圈区域受到气路冷凝水、杂质的侵蚀；气路接口采用1/8英寸RC锥管螺纹，属于气动行业通用的小通径接口规格，可直接匹配常规外径4mm、6mm的气动快插接头转接头，无需定制特殊连接件；线圈部分采用外包式塑封结构，既可以提升线圈的绝缘防护等级，也能减少车间内粉尘、切削液雾气对线圈绕组的影响，适配多数工业车间的常规使用环境。从安装边界来看，阀身的安装孔位采用标准的五通电磁阀间距设计，既可以单阀独立安装在设备面板上，也可以多阀并排组装在阀岛上，统一布置供气与排气回路，减少管路冗余；

　　整体外形的突出部分仅为单侧的电磁线圈，安装时预留的侧向空间仅需满足线圈接线与散热需求即可，不需要额外预留过大的操作空间，在紧凑的设备内部布局中也能顺利布置。气路通径为5/2规格，额定流量能满足缸径20mm到32mm范围内的常规气缸动作速度需求，在0.15到0.7MPa的常规气动系统工作压力区间内都能稳定换向，不会出现阀芯卡滞、换向不到位的问题。在实际选型匹配时，需要注意该阀的供电极性，虽然多数24V直流电磁阀带有极性保护，但接线时仍需确认正负极匹配，避免线圈烧毁；同时气路安装前需要吹扫管路内的铁屑、生料带残渣等杂质，避免杂质进入阀腔造成阀芯密封面磨损，导致阀体内泄、工位保压失效的问题。这款阀的结构设计充分考虑了现场维护的便捷性，

　　线圈部分采用可拆卸结构，若出现线圈烧毁故障，无需拆卸整个阀身的气路管路，仅需拆下线圈固定件即可快速更换备用线圈，大幅缩短设备故障停机时间；排气口位置预留了消音器安装螺纹，可根据现场噪音要求加装排气消音器，降低气动系统排气时的尖锐噪音，改善车间作业环境。在三维建模过程中，模型完整还原了阀身的所有安装特征、接口位置、线圈外形轮廓，包括阀身侧面的固定沉孔位置、气口的螺纹深度、接线端的出线方向，在做设备整体布局装配时，可以直接将该模型导入装配体中，提前核对安装空间、管路走向是否存在干涉，也可以基于该模型设计对应的阀组安装支架、走线槽位置，避免实际加工装配时出现尺寸不匹配的问题。模型的细节特征也还原了阀体上的密封槽位置、阀芯推杆的配合间隙，对于需要做阀组集成设计的工程师来说，可以直接参考这些结构尺寸设计集成阀板的密封面、流道位置，减少重复测绘的工作量。
