ASCOVAL系列EF8210G087V电磁阀结构设计

　　这款直动式两通电磁阀的三维结构，还原了工业流体控制场景中常用的通断型阀件的完整装配关系，建模过程中优先考虑了实际管路安装的边界约束，阀体部分采用铸造铝合金的典型结构特征，进出油口为内螺纹连接形式，接口的同轴度、端面密封槽的尺寸公差都按照常规工业阀件的安装规范做了对应还原，能直接适配常规工业水、气、轻质油管路的配套选型参考。

　　从实际应用场景来看，这类电磁阀常被用在气动控制回路、小型液压站的油路通断、给排水系统的远程控制支路、燃烧设备的燃料供给通断环节，依靠电磁线圈得电产生的电磁吸力驱动内部阀芯动作，实现管路介质的通断控制，相比手动阀件，它能适配远程电控系统的信号输出，不需要人工近距离操作，在自动化产线的流体控制节点、消防喷淋的支路控制、空压机的气路分配单元里都有很高的出镜率。

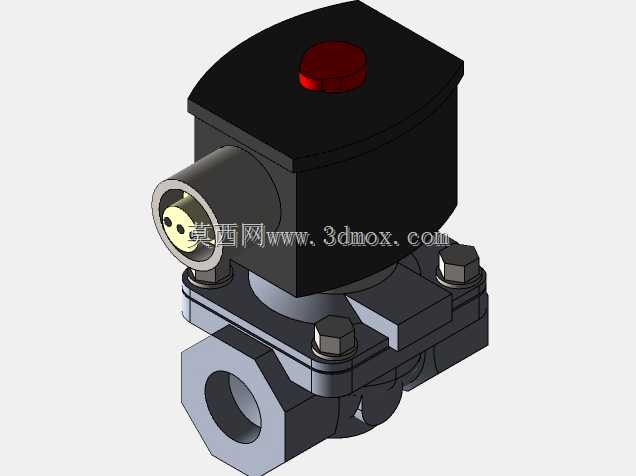

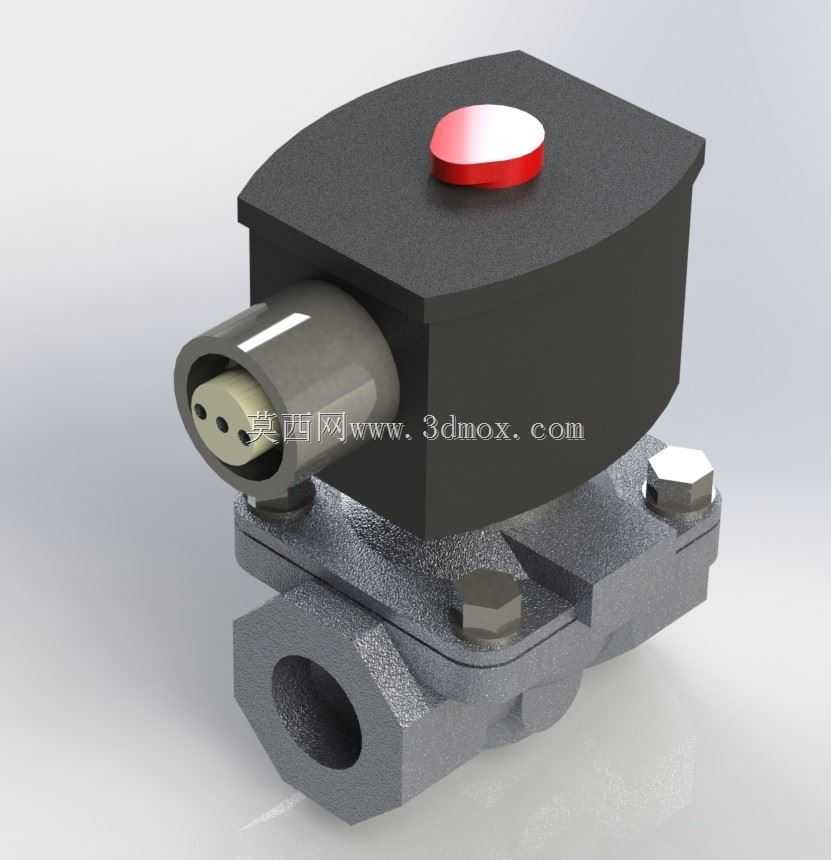

　　结构设计上，上部的电磁驱动头做了全包式的壳体防护，顶部的红色手动应急按钮是这类阀件的典型配置，当线圈失电或者电控系统故障时，可以通过按下这个按钮手动触发阀芯动作，完成应急通断操作，驱动头侧面的电气接插件做了侧向出线的结构设计，避免管路垂直安装时线缆弯折积水，接插件的插针间距、外壳防护结构都对应了工业现场常用的接线标准，不需要额外做转接件就能配套常规的防水接线插头。阀体和电磁驱动头的连接采用螺栓压紧结构，四个角的紧固螺栓均匀分布，保证中口密封垫的压紧力均匀，避免介质从结合面渗漏，建模时还原了螺栓的六角头尺寸、安装沉孔的深度，在做整机装配干涉检查时，可以直接验证周边管路、安装支架是否会和螺栓拆装空间产生冲突。

　　安装边界方面，这款阀的进出油口中心高、阀体底部的安装平面尺寸、驱动头的最大外径都做了1:1的结构还原，在做管路排布设计时，可以直接调用这个模型验证安装空间：比如阀件侧面预留的接线空间是否足够、上部手动按钮的操作空间是否被周边构件遮挡、阀体下部是否预留了足够的排污操作空间，这些细节都是现场安装时容易出现干涉的点位，建模时没有做结构简化，保留了所有外部装配特征，能直接用于设备的三维布管校验。

　　内部流道的结构按照常规两通电磁阀的直通式流道做了还原，介质从一侧接口进入后，经过阀芯密封座的通断区域从另一侧接口流出，流道的转角处做了铸造圆角处理，符合实际铸造工艺的结构特征，不会出现直角尖角这类无法加工的结构，阀座的密封面宽度、弹簧腔的避让空间都对应了实际产品的内部尺寸，在做阀件流阻仿真分析时，这个模型的流道提取也能直接使用，不需要额外做结构修补。

　　另外，建模时对各个零件的装配关系做了完整的约束还原，包括线圈壳体和导磁套的配合间隙、阀芯和阀套的滑动配合长度、密封垫的压缩量预留，都按照实际装配公差做了对应设置，在做运动仿真时，可以直接模拟阀芯的动作行程，验证电磁吸力对应的行程是否满足通断要求，不会出现模型装配干涉导致的仿真报错。对于做设备选型的工程师来说，这个模型的外部接口尺寸、安装距都和实物一致，不需要反复核对样本尺寸就能直接完成布管设计，能有效减少设计阶段的尺寸核对工作量，避免出现安装时接口对不上、操作空间不足的问题。
