轴向磁通电机爆炸结构三维建模作品

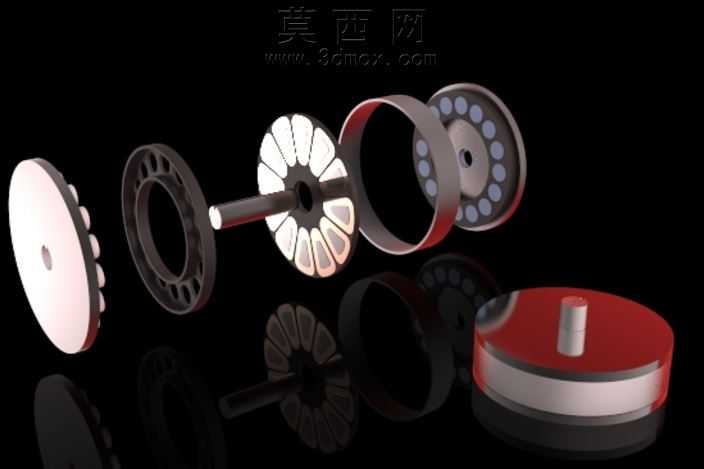

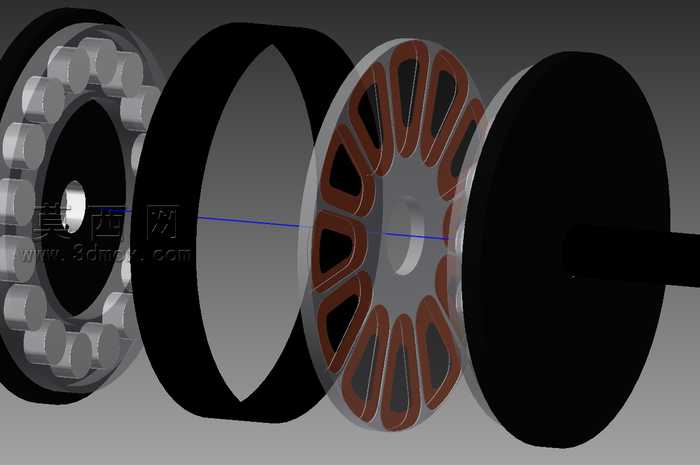

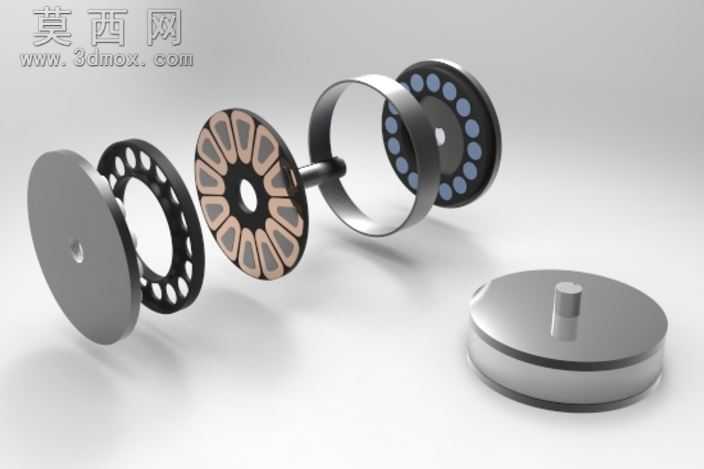

本作品为轴向磁通电机的三维建模成果，采用Autodesk Inventor完成全参数化建模，通过爆炸视图的呈现形式清晰拆解电机各组成部件，完整还原轴向磁通电机的结构组成与装配逻辑。建模过程中首先梳理轴向磁通电机的工作原理与结构特征，确定各部件的尺寸比例与装配关系，从核心的定子绕组部件开始建模，对定子铁芯的开槽结构、绕组的排布形态进行精准还原，绕组部分采用绝缘材质的哑光棕红色材质参数设置，铁芯部分赋予金属银灰色磨砂材质，还原硅钢片叠压后的质感表现。随后依次完成转子盘、永磁体、端盖、轴承、输出轴、外壳套筒等部件的建模，轴承部分完整还原滚动体、保持架、内外圈的细节结构，滚动体赋予高反光金属材质，保持架采用深灰色硬质塑料质感，内外圈设置为轴承钢的亮面金属材质，清晰区分不同部件的材质差异。转子盘采用黑色哑光硬质材质，模拟永磁体背铁的表面质感，输出轴采用调质钢的金属材质，表面设置细微的车削纹理提升真实感。外壳套筒采用黑色哑光工程塑料材质，与内部金属部件形成视觉区分。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出各部件的轮廓与结构细节，辅助光源补充暗部亮度避免细节丢失，背景采用中性深灰色渐变，突出电机部件本身的结构表现。爆炸视图的位移距离经过反复调整，既保证各部件完全分离不遮挡结构，又通过中心轴线的对齐明确各部件的装配对应关系，让观看者可以清晰理解轴向磁通电机沿轴向排布的磁路结构，区别于传统径向磁通电机的结构特点，直观展现定子与转子沿轴向平行布置、气隙沿轴向延伸的核心结构特征，完整呈现这类电机扁平结构、高功率密度的结构基础，建模过程中所有部件均保留参数化特征，可根据设计需求调整尺寸参数，适配不同功率规格的轴向磁通电机设计验证需求，各部件的配合公差按照常规电机装配要求设置，可直接用于装配干涉检查与结构原理演示。
