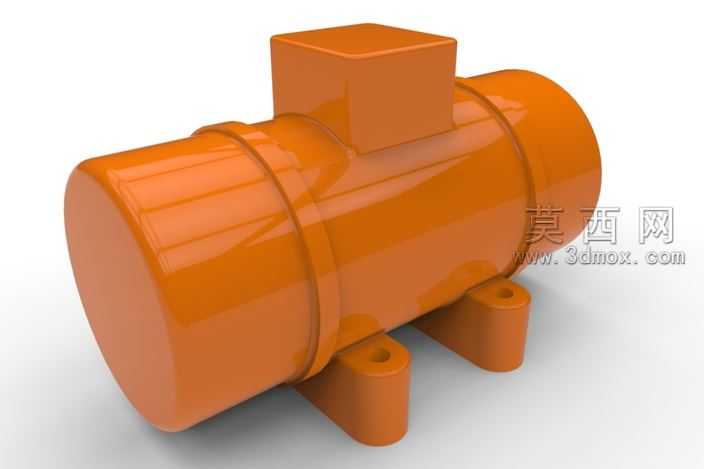

工业用卧式机电振动器外观结构模型

本模型为工业卧式机电振动器的三维实体建模成果，建模阶段以实际工业振动器的实物测绘尺寸为基准，采用参数化建模逻辑搭建整体结构，首先构建主体圆柱形机壳的基础回转特征，通过拉伸、切除命令完成机壳表面的加强筋结构、端盖配合止口的细节造型，保证机壳部分的壁厚均匀性符合铸造工艺的常规设计要求。顶部的接线盒部分采用独立的块体拉伸建模，通过圆角命令处理接线盒与机壳连接位置的过渡曲面，还原实物的圆滑过渡特征，避免尖锐棱角带来的应力集中设计缺陷。底部的两个安装支座采用对称建模方式，先完成单侧支座的拉伸、安装孔切除、安装面倒角处理，再通过镜像命令完成另一侧支座的构建，保证两个支座的安装孔同轴度、安装面平面度符合实际安装的精度要求。材质与渲染阶段，为模型赋予工业设备常用的橙色烤漆材质，调整材质的粗糙度、反射率参数，模拟金属机壳表面喷涂后的哑光带微反光的质感，接线盒与机壳采用同材质处理保证外观统一性，安装支座部分的材质参数略微调整粗糙度，模拟铸件表面的细微颗粒质感。场景搭建采用浅灰色接地平面，添加柔和的环境漫反射光源与主方向光源，通过光影效果突出模型的曲面轮廓与结构层次，渲染输出的效果图清晰展现振动器的整体外观比例与各部件的位置关系。结构设计上完整还原了该类振动器的典型布局：卧式圆柱主体内置振动激振结构的容纳空间，顶部接线盒预留电气接线的安装空间，底部双支座设计可通过螺栓直接固定在振动设备的安装基面，适用于振动筛分、物料输送、料仓破拱等多种工业场景的振动源配套，模型的各部件比例协调，装配关系符合实际产品的结构逻辑，可用于产品展示、结构方案验证、工业场景配套建模等用途。
