工业用钢制物料周转箱结构设计

　　在离散制造车间的物料转运、仓储环节，这类钢制周转箱是工位间流转、线边暂存、厂区跨区域调运重型零部件的核心承载容器，相比塑料周转箱，它能适配毛坯件、机加工半成品、冲压件等带尖锐边角、单重较大的物料存放需求，避免箱体被磕碰破损，同时可直接配合叉车完成堆垛、装卸作业，大幅减少人工搬运的工作量。

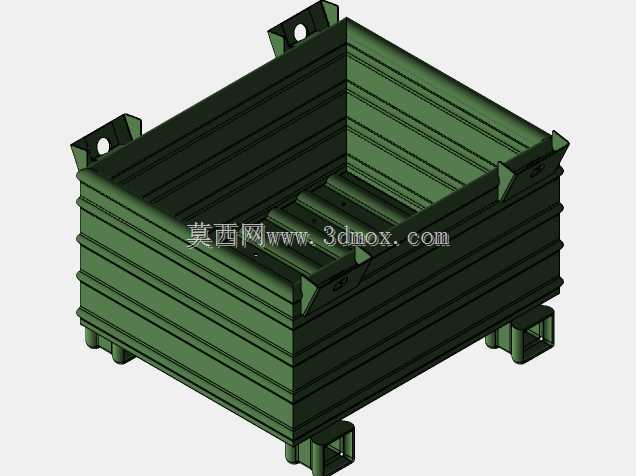

　　从结构设计来看，箱体采用敞口式设计，四个侧壁通过折弯加强筋做刚性强化，侧壁外侧的横向压筋一方面提升了箱体侧壁的抗形变能力，避免满载时侧壁向外鼓胀变形，另一方面也为堆垛时的上下箱体贴合提供了定位基准，堆垛时上层箱体底部的支撑脚可直接嵌入下层箱体顶部的定位结构，防止堆垛滑移倾倒，适配多层仓储的空间利用需求。箱体顶部四个角设置带吊装孔的吊耳结构，既可以配合行车完成整箱物料的吊装转运，也能在人工辅助移位时作为受力点，吊耳与箱体侧壁采用一体化折弯焊接结构，避免额外焊接附件带来的应力集中问题，吊装受力可直接分散到整个侧壁框架上，长期重载使用也不会出现吊耳脱落的问题。

　　箱体底部采用框架式支撑结构，四个角设置的叉车位支腿预留了标准叉车货叉的插入空间，支腿高度匹配通用手动液压叉车、电动叉车的货叉最小起升高度，不管是水平转运还是堆高作业都能顺利插入，不需要额外调整货叉间距。底部的支撑横梁采用加厚型材焊接，横梁间距根据常见存放物料的最小尺寸设计，避免小尺寸零件从底部缝隙掉落，同时横梁之间的空隙也能减少箱体整体自重，降低转运时的无效负载。

　　设计过程中需要重点考量几个边界条件：首先是箱体的额定承载能力，侧壁板材厚度、底部横梁的截面选型都要匹配额定载荷下的挠度要求，满载时底部最大挠度不能超过跨度的1/500，避免长期使用出现底部永久变形；其次是堆垛限位的配合公差，上下箱体的定位结构间隙控制在2-3mm，既保证堆垛时能顺利对位，也不会因为间隙过大导致堆垛后上层箱体晃动；另外箱体的所有外露边缘都做了折弯钝边处理，避免操作人员取放物料时被锋利边角划伤，内壁的焊缝全部做打磨处理，防止刮伤工件表面，尤其是针对表面质量要求较高的机加工件存放场景，内壁光滑度能有效减少工件的磕碰划伤。

　　从安装与使用边界来看，这类料箱不需要额外的固定安装，直接放置在车间地面、货架层板或者输送线体上即可使用，外形尺寸适配标准托盘的尺寸模数，可直接放置在1200mm*1000mm的标准托盘上完成整托转运，也可以单独作为单元化载具使用。空箱状态下可以嵌套堆叠吗？不，这款采用的是固定式焊接结构，空箱无法嵌套，优势是整体刚性更强，适合重载场景，相比可折叠料箱，它没有活动铰接部件，长期使用不会出现铰接点磨损松动的问题，维护成本极低，适合铸造、锻造、重型机加工这类作业环境相对恶劣的场景使用。

　　在实际产线应用中，这类料箱还可以根据存放物料的特性做适配调整，比如存放小型零件时可以在内壁加装格挡，将箱体内部分隔成多个独立仓位，实现不同规格零件的分类存放；如果需要配合自动化立体库存取，还可以在箱体底部加装条码或者RFID标签安装位，方便仓储系统自动识别箱体信息。箱体表面采用喷塑处理，不同颜色可以对应不同的物料类别，比如绿色对应毛坯件、蓝色对应半成品、灰色对应成品，实现车间物料的目视化管理，减少物料分拣的出错概率。

　　结构建模过程中，需要重点验证焊接位置的应力分布，尤其是吊耳与侧壁连接位置、底部支腿与横梁连接位置，在满载吊装、叉车偏载转运的工况下，应力值不能超过材料的许用应力，避免出现焊缝开裂的问题。另外箱体的外形尺寸公差要控制在±3mm以内，保证堆垛时的互换性，不同批次生产的料箱都能顺利完成堆垛对位，不会出现个别箱体无法匹配堆垛的问题。侧壁的加强筋间距要均匀分布，保证整个侧壁的刚性一致，避免局部位置因为缺少加强筋出现鼓胀变形，影响堆垛的贴合度。
