V12多缸内燃机动力装置结构设计

　　在大马力乘用车辆、高性能赛事赛车、重型工程机械以及大型船舶辅机的动力配套场景中，V型12缸动力单元始终是高功率输出需求下的核心选型方向，这类动力装置通过气缸的V型对称排布，在有限的机舱纵向空间内实现了12个气缸的紧凑布置，相比直列六缸机型，整机长度可缩短近40%，同时V型夹角的对称结构能够抵消大部分一阶、二阶往复惯性力，让整机在高转速工况下的运行平顺性远优于同排量的直列多缸机型。从实际使用场景来看，这类动力单元不仅需要满足持续高负荷工况下的动力输出稳定性，还要兼顾不同安装舱位的边界适配要求，因此在结构设计阶段，需要先明确整机的安装定位基准：通常以缸体底面的三个定位销孔作为主安装基准，匹配不同承载支架的安装孔位，同时预留出进气歧管、排气歧管、冷却管路以及线束接口的操作空间，避免后续装配过程中出现工具操作空间不足、管路干涉的问题。

　　从结构功能拆分来看，整个动力单元的核心承载部件为整体式铸铝缸体，V型夹角通常设置为60度，两侧各排布6个气缸，每个气缸对应的活塞通过连杆与曲轴的曲柄销连接，曲轴采用全支撑结构设计，每个曲柄臂两侧都设置主轴颈支撑，能够承受12个气缸交替做功带来的连续冲击载荷，避免高转速下曲轴出现挠曲变形。缸盖部分采用分体式设计，每侧气缸对应独立的缸盖结构，内部集成了进排气道、冷却水道以及润滑油道，火花塞（或喷油器）的安装位置位于气缸中心正上方，能够保证点火（或喷油）过程中混合气的均匀燃烧，减少爆震风险。在外部结构设计上，正时机构通常布置在整机前端，通过正时链条或正时皮带连接曲轴与凸轮轴，保证进排气门的开闭时机与活塞运动行程精准匹配，前端轮系同时集成了水泵、发电机、空调压缩机等附件的驱动带轮，通过一根多楔带实现所有附件的同步驱动，减少了额外的传动部件，也降低了前端轮系的故障概率。

　　设计过程中需要重点考量的是整机的润滑与冷却系统布局：润滑油道从缸体主油道分别通向每个主轴颈、连杆轴颈以及凸轮轴轴颈，同时在活塞底部设置机油喷嘴，在高负荷工况下向活塞内腔喷射机油，带走活塞顶部的热量，避免活塞因过热出现拉缸故障；冷却系统采用分体式水道设计，缸体部分的水道采用纵向贯通结构，冷却液从缸体前端进入，顺着水道流向缸体后端，再通过缸体与缸盖之间的通水孔进入缸盖水道，重点冷却火花塞、排气门座等高温区域，最后从缸盖前端的出水口流出，进入散热器完成散热循环。在安装边界的尺寸控制上，这类V12动力单元的整机宽度通常控制在750mm以内，高度不超过650mm，不含飞轮与变速箱连接端的长度约为800mm，能够适配大部分高性能车辆的前中置、后中置机舱布局，同时缸体两侧的安装支脚采用对称设计，支持不同角度的安装固定，满足特种车辆、工程机械的特殊安装需求。

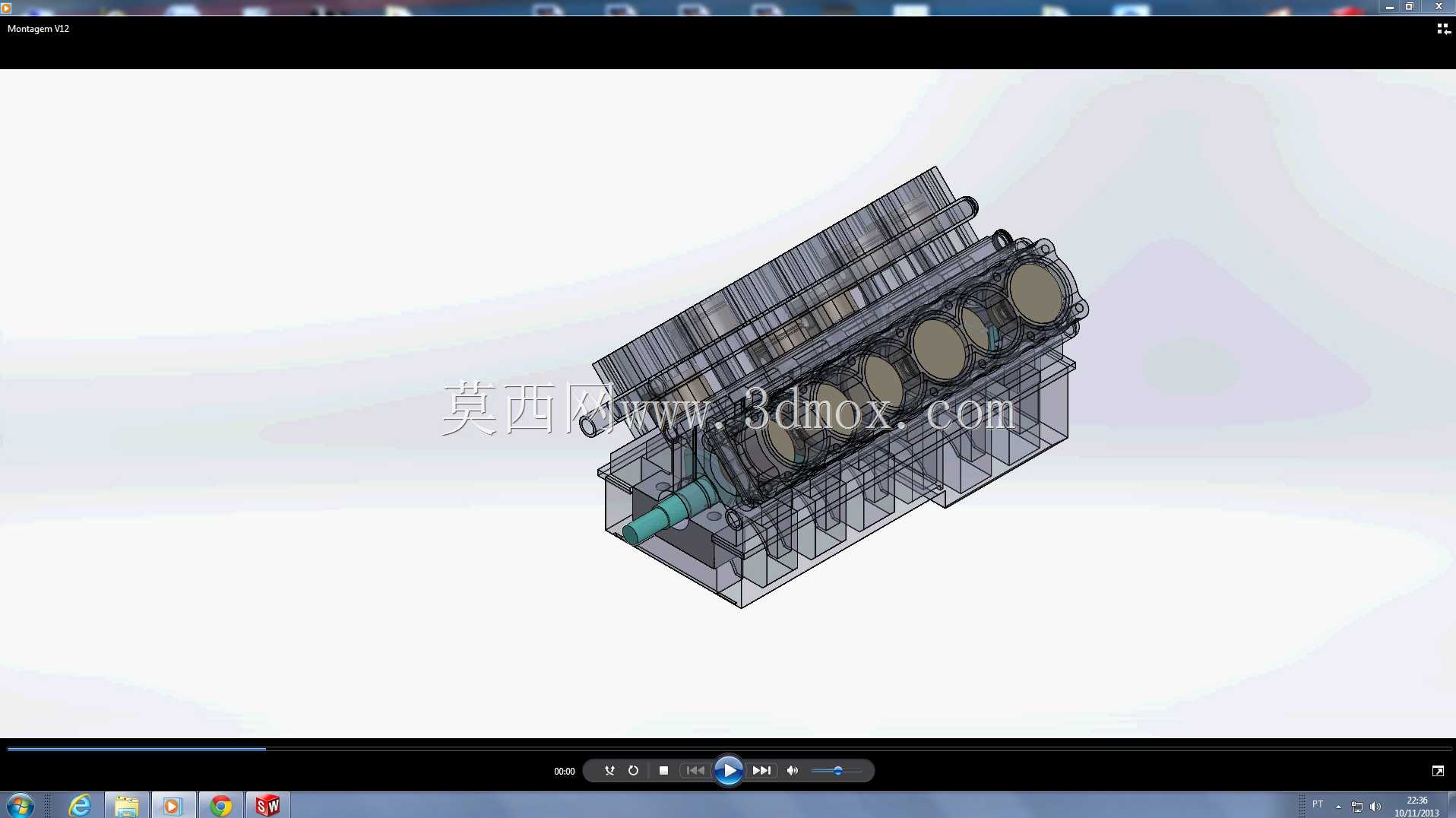

　　从实际装配的角度来看，建模过程中需要严格控制各运动部件的间隙参数：活塞与气缸壁的配合间隙需要根据不同的缸体材质调整，铸铝缸体的热膨胀系数较大，冷态下的配合间隙需要比铸铁缸体稍大，避免热机后活塞膨胀出现卡滞；连杆大头与曲柄销之间的轴瓦间隙需要控制在0.03-0.05mm之间，既要保证润滑油膜的形成，又要避免间隙过大导致的机油压力过低、运转异响问题。另外，配气机构的气门间隙也需要在建模阶段预留调整空间，挺柱与凸轮轴基圆之间的间隙通常设置为0.1-0.2mm，保证热机状态下气门能够完全关闭，避免出现气缸压力不足的问题。在外部附件的布局上，进气歧管通常布置在V型夹角的中间区域，利用夹角内的空间布置稳压腔与进气支管，能够缩短进气路径，提升进气响应速度，同时减少整机的外部轮廓尺寸；排气歧管则布置在缸体的外侧，每侧6个气缸的排气歧管采用等长设计，保证各缸的排气脉冲互不干扰，提升排气效率，同时也方便后续三元催化器、消音器等排气后处理部件的连接安装。
