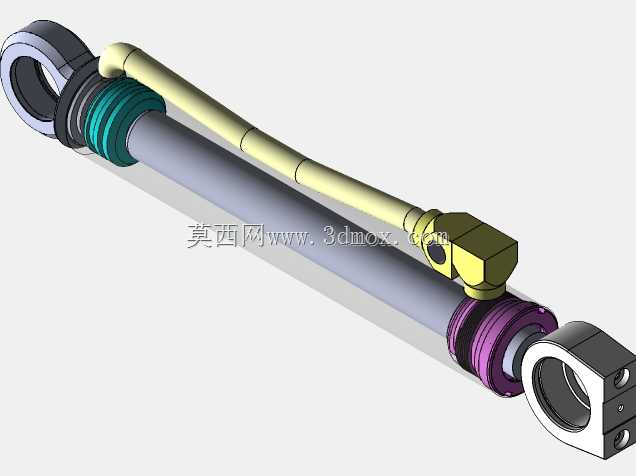

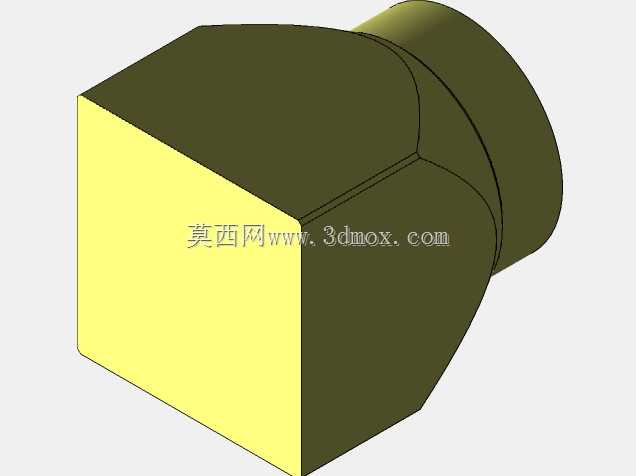

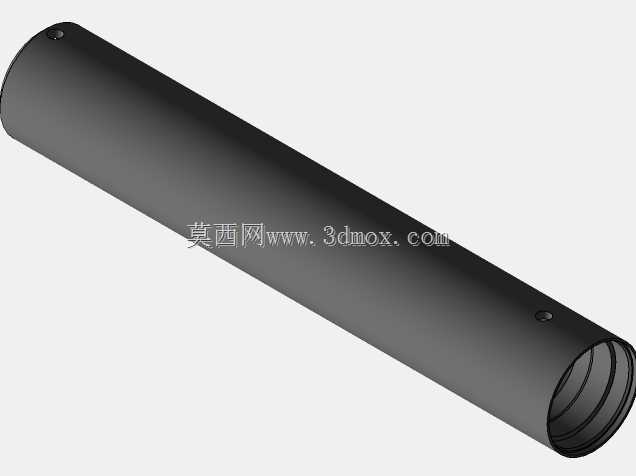

西林德罗传感器配套螺纹连接套结构

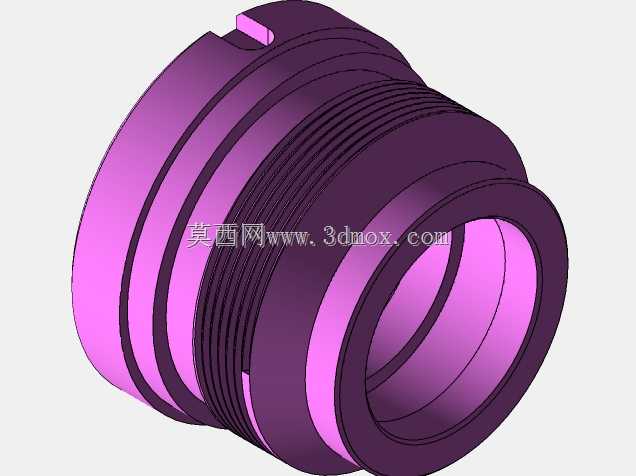

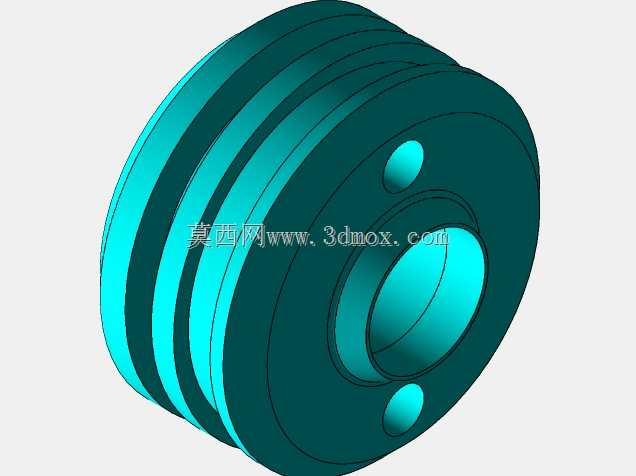

　　在工业传感检测的实际部署场景里，这类带外螺纹的筒状连接结构是传感器与被测设备本体实现可靠衔接的核心过渡零件，常见于流体管路压力检测、设备腔体温度传感、旋转部件转速监测等安装工况中，承担着定位传感元件、密封安装界面、传导被测介质信号的多重作用。从结构设计逻辑来看，零件整体采用阶梯轴套式构型，一端设置多圈连续外螺纹，用于和设备本体的预制内螺纹孔实现旋合固定，螺纹段的长度经过匹配计算，既保证足够的啮合牙数承受安装扭矩与工况振动，又不会因旋入过长顶触腔体内部结构影响传感精度。靠近螺纹末端的位置设计了多道环形凹槽，这些凹槽并非工艺退刀槽，而是用于嵌入O型密封圈的密封槽，当连接套旋入设备安装孔后，密封圈被挤压在槽壁与安装孔端面之间，阻断流体、

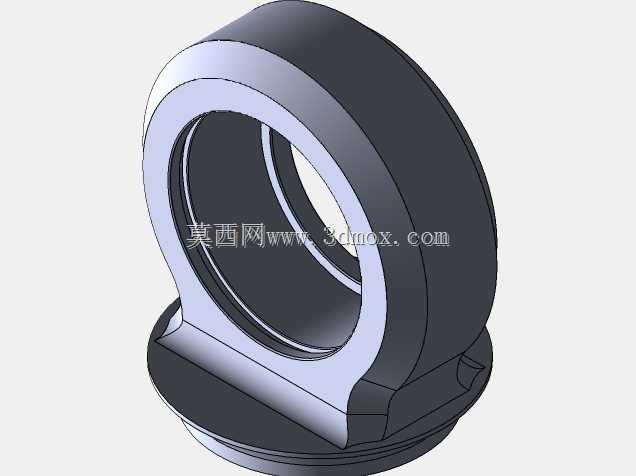

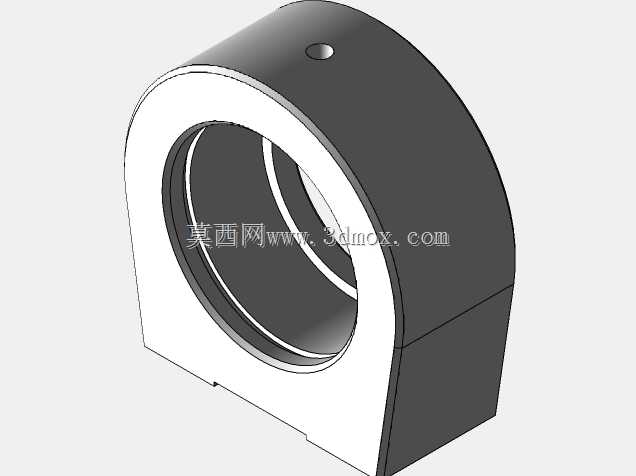

　　粉尘从安装缝隙渗入的路径，满足工业现场IP65以上的防护要求，适配潮湿、多尘、有轻度喷淋的生产车间环境。零件另一端设计了带侧向缺口的凸缘结构，这个缺口是安装时的施力定位位，装配时可以用勾型扳手卡入缺口施加扭矩，避免用管钳夹持外圆破坏表面镀层与螺纹精度，同时凸缘的端面可以作为安装到位的轴向定位面，当凸缘端面与设备安装面完全贴合时，即代表旋入深度达到设计值，无需额外测量安装尺寸，降低现场装配的操作难度。从安装边界尺寸来看，零件的内孔为通腔结构，孔径尺寸匹配对应传感器的探头外径，保证传感探头可以无阻碍穿过连接套抵达被测位置，内孔的表面粗糙度控制在Ra1.6以内，避免探头穿入时被毛刺划伤，同时减少探头与孔壁的间隙，

　　降低介质在间隙内的滞留对检测响应速度的影响。外圆的各段阶梯直径差控制在合理范围，既保证零件自身的结构强度，在1MPa的流体压力下不会发生变形开裂，又尽可能控制零件重量，减少对设备安装面的附加载荷，适配轻量化的传感安装需求。在实际选型应用中，这类连接套需要匹配对应规格的传感器螺纹尺寸，同时根据被测介质的特性选择对应的材质，普通工况下采用304不锈钢即可满足耐腐蚀与强度要求，若用于强腐蚀化工介质场景，则需要更换为316L材质或者做表面特氟龙涂层处理，密封槽的尺寸也需要根据所选密封圈的线径做对应调整，保证压缩率在15%-25%的合理区间，既实现可靠密封，又不会因压缩量过大导致密封圈过早老化失效。建模过程中需要重点关注螺纹的收尾段处理，

　　避免出现螺纹牙型断裂的建模错误，否则实际加工出的零件会出现旋入卡滞的问题；密封槽的槽口需要做0.2mm的倒角处理，装配时可以引导密封圈顺利进入槽位，不会被槽口锐边切破；侧向缺口的两个侧面需要保证平行度，与凸缘端面的垂直度控制在0.05mm以内，避免扳手施力时出现打滑，损伤零件表面。这类零件虽然结构不复杂，但作为传感器安装的核心衔接件，其尺寸精度直接影响传感器的安装稳定性与检测可靠性，若连接套的同轴度超差，会导致传感探头出现偏斜，检测点偏离预设位置，带来检测数据的系统误差；若螺纹精度不达标，长期受设备振动影响会出现松脱，导致传感器掉落或者密封失效引发介质泄漏，因此建模时每一处尺寸的公差设定都需要结合实际工况的受力与防护要求确定，不能随意标注自由公差。
