带接线端子的光电门闩感应电路板结构

　　这款门闩感应模块的电路板结构，在门禁管控、设备舱门状态检测、工业机柜安全联锁场景中有着广泛的适配空间，日常做设备结构设计时，经常会遇到需要确认舱门闭合状态、触发联锁保护的需求，这类集成化的传感电路板能省去不少分立元件排布的调试工作量。从实际使用角度看，它的核心作用是通过板载的感应元件捕捉门闩的到位状态，当门闩插入对应位置时，感应元件触发信号输出，给上位控制系统传递门体闭合的确认信号，同时板载的两个红色指示灯可以直观反馈当前的通断状态，方便现场运维人员快速排查门体状态异常问题，不用额外外接状态指示元件，减少柜内布线的复杂度。

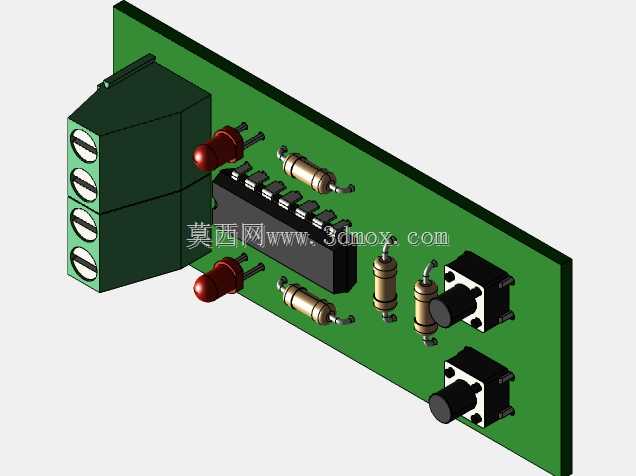

　　设计层面上，整块电路板采用长条形的PCB基材布局，将大体积的四位接线端子布置在板端最外侧，这个位置刚好对应机柜安装时的走线侧，外部的电源线、信号输出线可以直接从柜体侧壁的走线槽引入接在端子上，不用在板上绕线，避免信号走线和板上功率元件产生干扰。板上的核心处理芯片采用贴片式封装布置在PCB中部，周边搭配的直插式电阻、电容元件都预留了足够的焊接间隙，既可以满足波峰焊的批量生产要求，也方便后期维修时更换单个元件，不会因为元件间距过小导致拆焊时烫坏周边焊盘。两个轻触按键布置在板端靠近感应侧的位置，主要用于现场调试时的灵敏度校准、信号输出模式切换，按键的高度刚好和PCB安装后的面板预留孔位匹配，不用额外加装按键延长杆，按压行程刚好适合日常调试操作，不会出现误触或者按压无响应的问题。两个红色发光二极管分别对应电源指示和信号触发指示，布置在芯片侧方的显眼位置，安装后刚好对准面板上的指示灯透光孔，不用额外加导光条就能清晰看到灯效状态。

　　从安装边界来看，整块PCB的安装孔位采用对角布置的两个沉头孔设计，孔位间距适配标准的DIN导轨安装附件，也可以直接用螺丝固定在机柜内壁的塑料安装柱上，安装后板上最高的元件是接线端子部分，高度不超过18mm，距离柜门内侧的活动间隙预留不小于5mm即可，不会和门体上的金属门闩结构产生运动干涉。板上的感应元件检测距离预留了3mm的容错空间，就算门闩安装时存在小幅的位置偏差，也能稳定捕捉到到位信号，不会因为装配公差导致信号误判。接线端子采用螺钉压接式设计，适配0.5-1.5平方毫米的多股铜芯线，压接后的拉力满足工业现场的布线要求，不会因为设备运行时的振动导致接线松脱。板上的走线采用强弱电分离布局，电源输入走线和信号输出走线分别布置在PCB的两侧，中间用地线隔离，避免工业现场的电磁干扰导致信号误触发，在变频器、伺服电机较多的强电磁干扰车间环境下，也能稳定传输门体状态信号。

　　实际选型使用时，需要注意这块电路板的安装方向要和门闩的运动方向对齐，感应元件的检测面要正对门闩的金属触发端，安装时不要在感应面和门闩之间加装金属遮挡件，不然会导致检测灵敏度下降。如果是用在户外机柜的场景，还可以在电路板外部加装透明的塑料防护壳，不影响指示灯观察的同时，避免灰尘、凝露落在板上导致元件短路。板上的元件排布都做了防呆设计，接线端子的引脚定义丝印清晰，现场接线时不会出现电源正负极接反的问题，就算误接反电源，板上的防反接二极管也能保护核心芯片不被烧坏，降低现场接线的故障风险。
