M18规格关节副传感器安装支撑固定结构

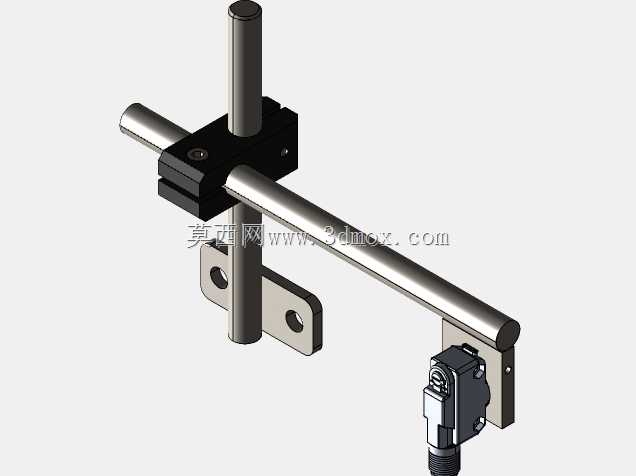

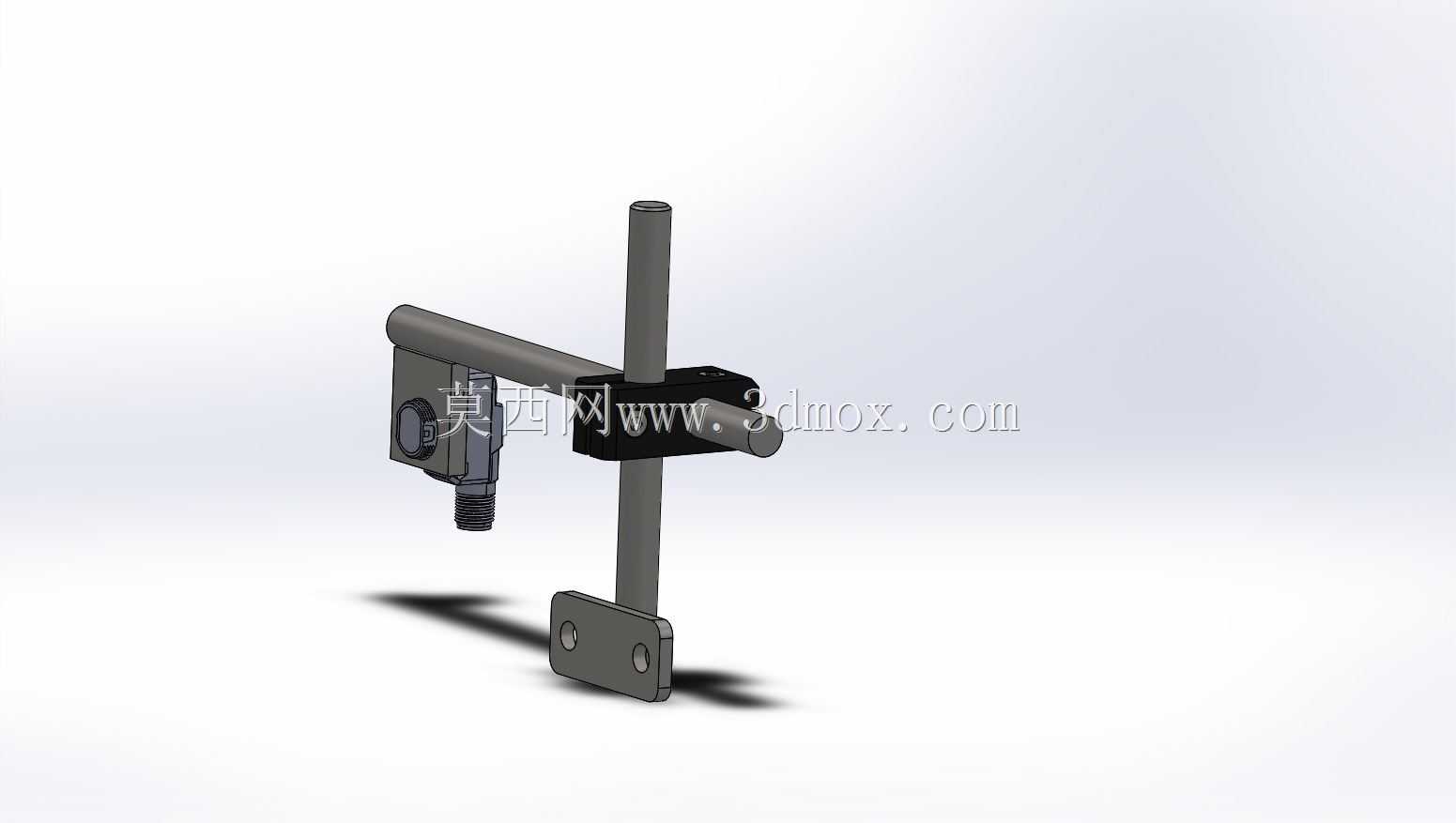

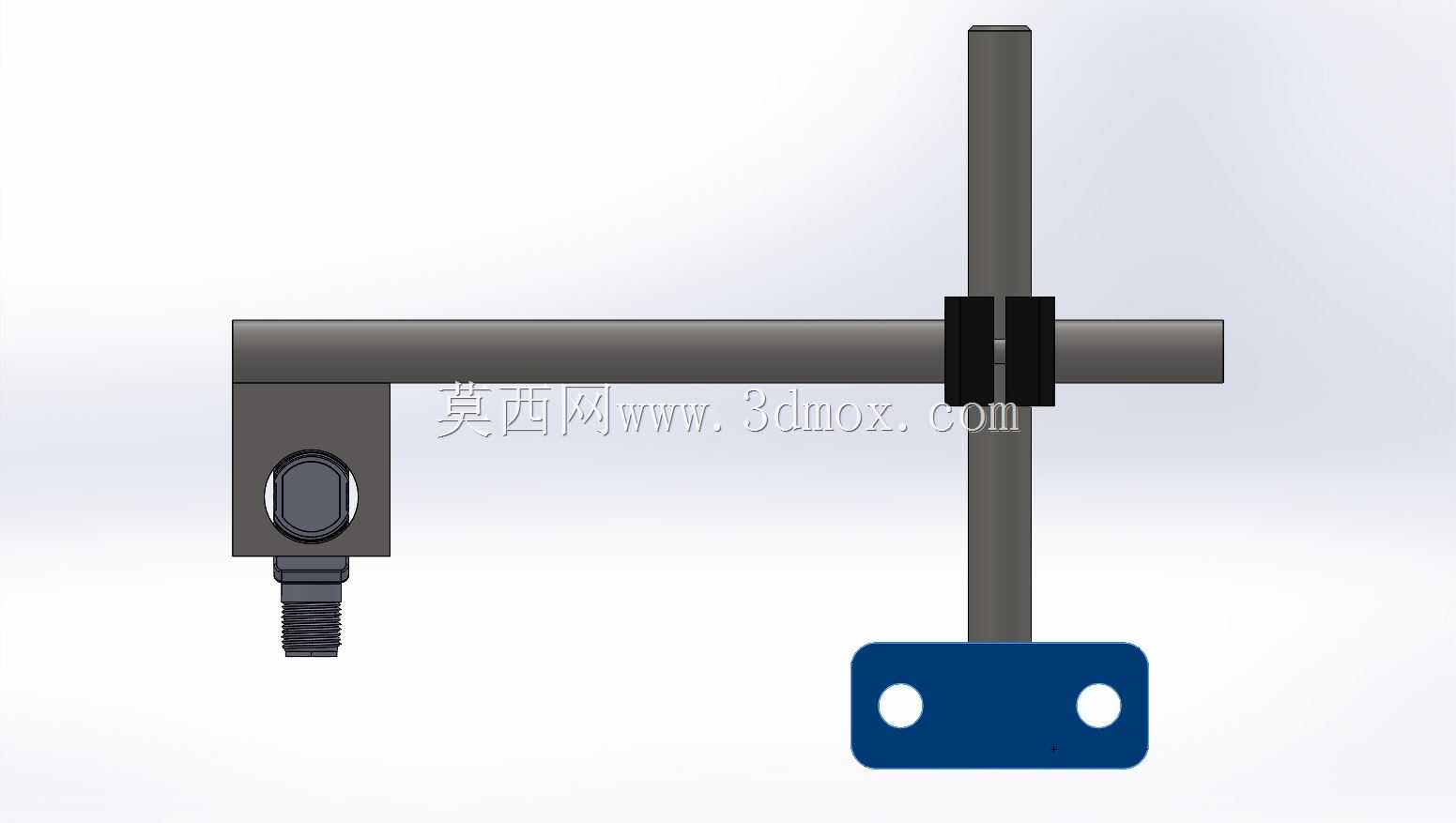

　　在工业自动化检测工位的布局中，M18规格圆柱型传感器的安装一直是结构设计里容易被忽略但直接影响检测稳定性的环节，尤其是需要配合关节副实现多向角度调整的检测场景，支撑结构的刚性、调节自由度、安装适配性直接决定了传感器的检测精度与长期运行可靠性。这套支撑结构针对M18圆柱型传感器的安装需求设计，核心适配需要跨杆件固定、可调整检测角度的关节类安装场景，常见于输送线工件到位检测、装配工位零件存在检测、机械手末端辅助定位检测等工况，能够在不额外加工复杂安装面的前提下，快速将传感器固定在现有圆杆类机架构件上。从结构组成来看，整套固定结构分为底部安装底座、垂直支撑圆杆、横向夹持滑座、传感器锁紧夹头四个核心部分，

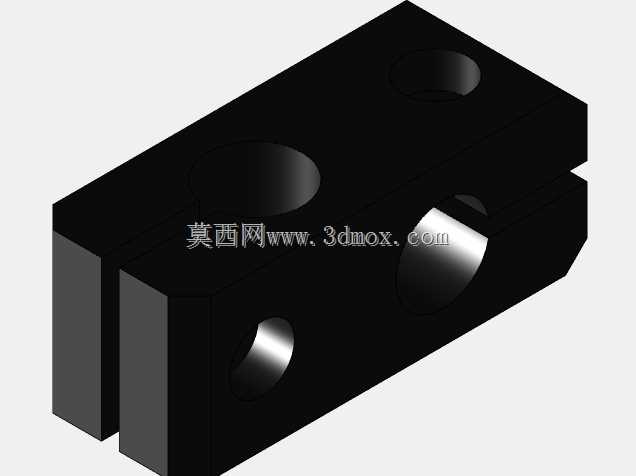

　　底部安装底座采用带两个安装孔的平板式结构，可通过螺栓直接固定在设备台面、型材机架面或者工装基板上，安装孔的间距适配常规工业安装的孔位规范，不需要额外配做转接板就能完成基座固定。垂直支撑圆杆与底座采用刚性连接，保证整个支撑结构的基础刚性，避免设备运行过程中产生的振动传导到传感器端导致检测信号波动。横向夹持滑座是实现关节调整功能的核心部件，它采用对夹式结构抱紧在垂直支撑圆杆上，松开锁紧螺钉后，既可以沿着垂直圆杆做上下高度调整，也可以绕垂直圆杆做360度水平方向的角度旋转，同时滑座自身带横向穿杆孔，用来穿装横向延伸的圆杆构件，横向圆杆同样可以在滑座内做轴向伸缩调整与绕自身轴线的角度旋转，配合垂直方向的调整维度，能够覆盖空间内任意角度、

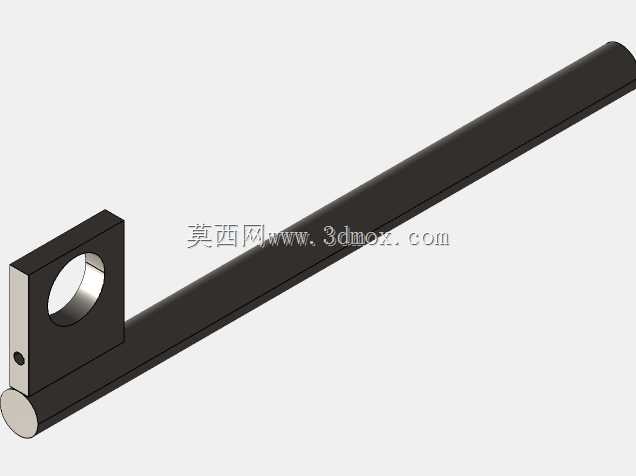

　　任意位置的传感器点位调整需求，完全满足关节副多自由度调节的使用要求。传感器锁紧夹头固定在横向圆杆的端部，采用开口抱夹的结构设计，内径完全适配M18规格传感器的圆柱外径，拧紧夹头侧面的锁紧螺钉即可将传感器牢牢固定，不会出现长期使用后传感器下滑、偏转的问题，夹头的开口间隙设计合理，既能够保证足够的锁紧力，又不会因为夹紧力过大损伤传感器的外壳。设计过程中充分考虑了现场安装的容错性，所有调整环节的锁紧操作都不需要特殊工具，采用常规内六角螺钉即可完成所有位置的锁固，方便现场调试人员根据实际检测需求快速调整传感器的位置与角度，不需要重新加工安装孔或者更换支撑构件。在安装边界方面，底部底座的安装面平整度要求不高，

　　即使是普通焊接机架的表面也能完成固定，垂直支撑圆杆的长度预留了足够的调整行程，横向圆杆的伸出长度可以根据检测点与机架的距离灵活裁切，适配不同的安装间距需求。结构的整体刚性经过校核，在常规工业车间的振动环境下，传感器检测端的抖动量控制在检测精度允许的范围内，不会因为支撑结构的刚性不足导致传感器误触发或者检测距离漂移。夹头部位的设计还考虑了传感器线缆的走向空间，不会出现夹头锁紧时压损传感器线缆的问题，所有构件的边角都做了倒角处理，避免安装调试过程中划伤操作人员。这类可调式支撑结构相比传统的固定式传感器安装支架，最大的优势在于调整灵活性，在设备调试阶段，往往需要反复调整传感器的检测位置来匹配最佳检测点，传统固定式支架需要反复拆装、重新打孔，耗时耗力，而这套关节副支撑结构只需要松开对应的锁紧螺钉，就能快速完成位置与角度的调整，调整到位后直接锁紧即可，大幅缩短现场调试的周期。同时，在后期设备维护或者产品换型需要调整检测点位时，也不需要更换支撑构件，直接调整现有结构的位置就能满足新的检测需求，降低了产线改造的硬件成本。结构的所有金属构件都做了表面防锈处理，能够适应车间内的切削液、油污等常见腐蚀环境，长期使用不会出现锈蚀卡死导致无法调整的问题。
