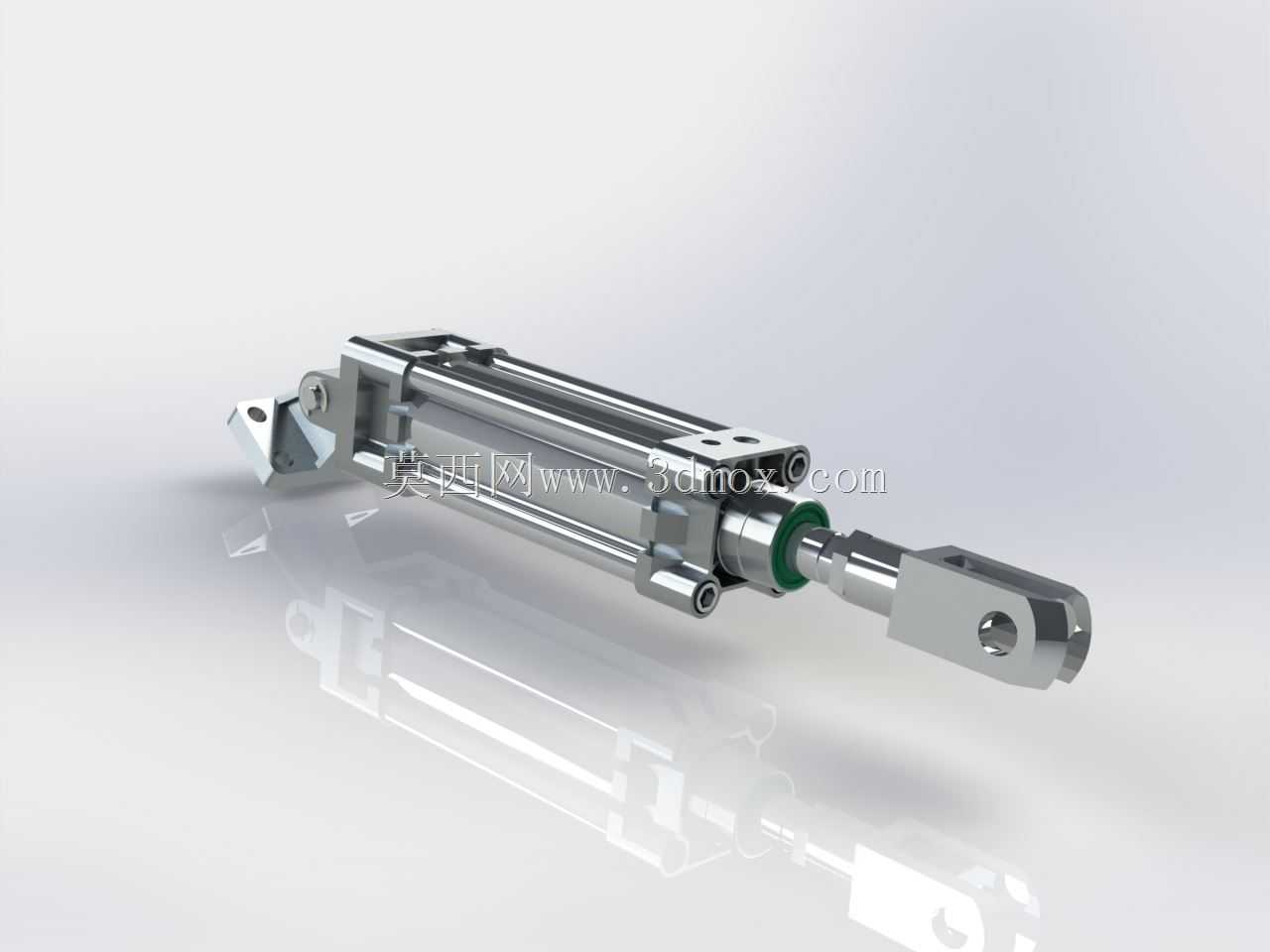

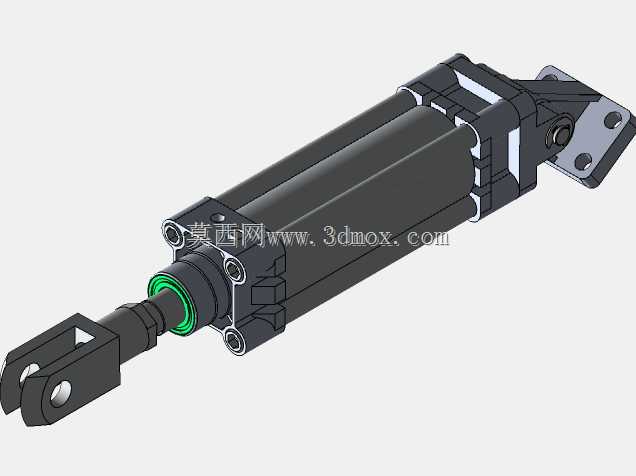

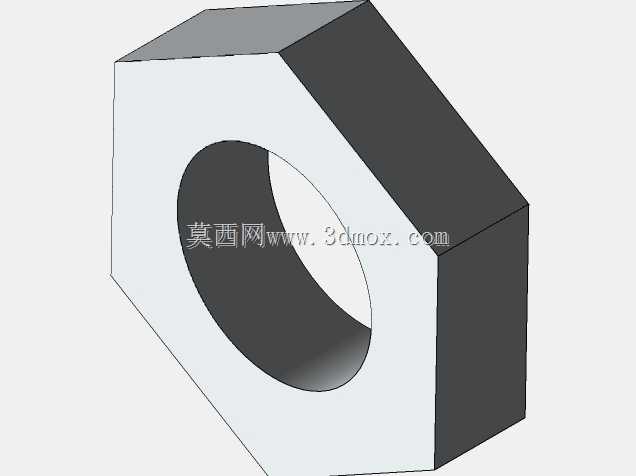

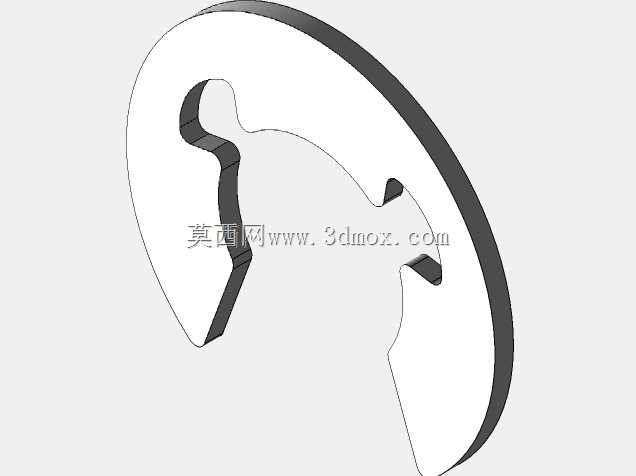

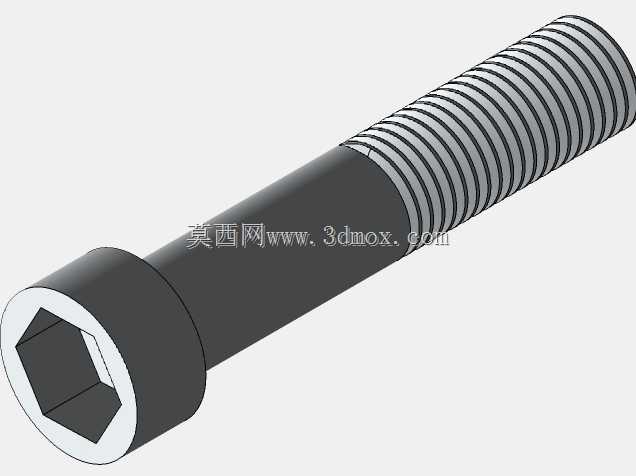

50毫米缸径铰接式气动执行气缸结构

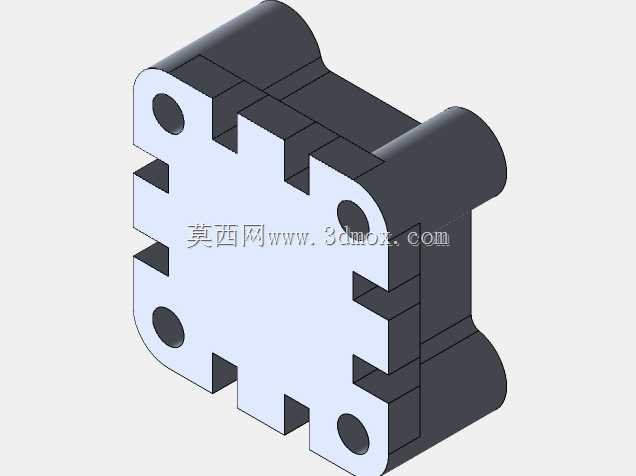

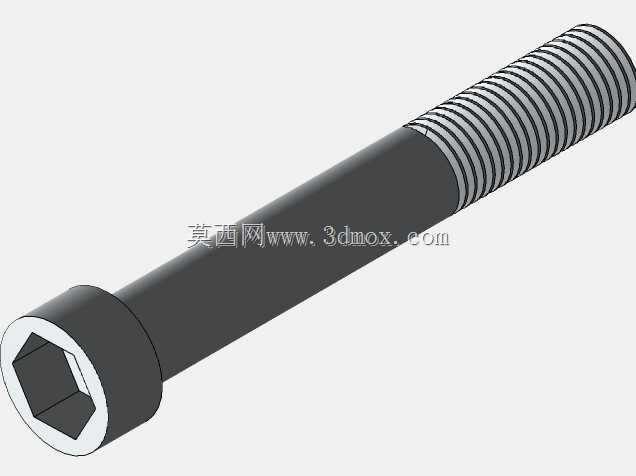

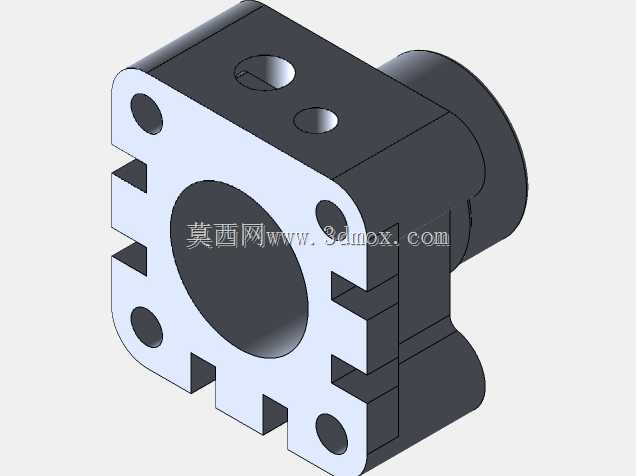

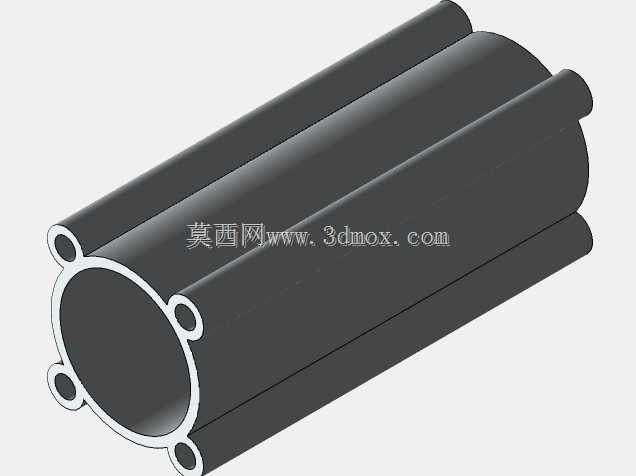

　　这款缸径50毫米的铰接式气动执行元件，在工业自动化产线、轨道交通配套设备、工装夹具驱动单元中有着广泛的适配场景，尤其适合需要小角度摆动补偿、安装空间存在同轴度偏差的驱动工位，相比刚性安装的气缸，两端铰接的结构能抵消安装面的平行度误差，避免活塞杆承受径向偏载，大幅延长密封件的使用寿命。从结构设计来看，整体采用拉杆式缸筒封装，四根对称布置的拉杆将前端盖、后端盖与缸筒牢牢锁紧，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.4以内，能保证活塞运行时的低摩擦阻力，减少爬行现象的出现。活塞上配置了双向耐磨环与丁腈橡胶密封件，耐磨环采用填充聚四氟乙烯材质，既能支撑活塞避免与缸筒直接接触产生金属磨损，又能留存少量润滑脂形成长期润滑膜，

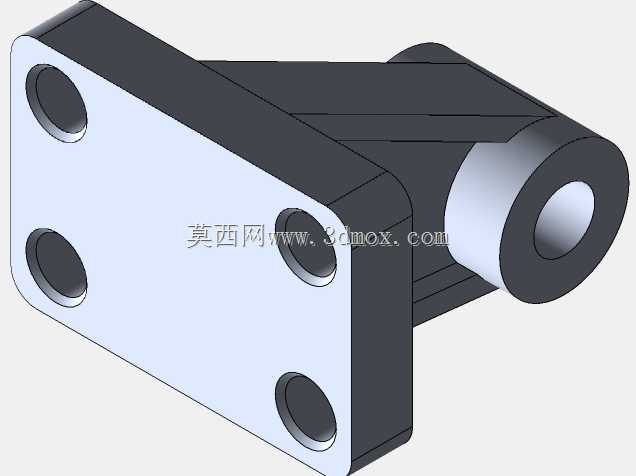

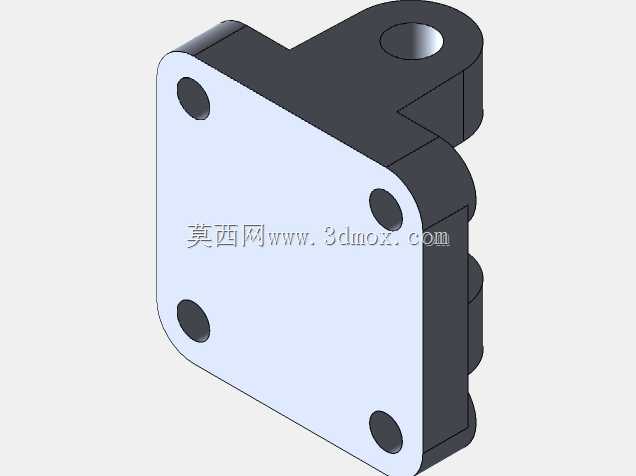

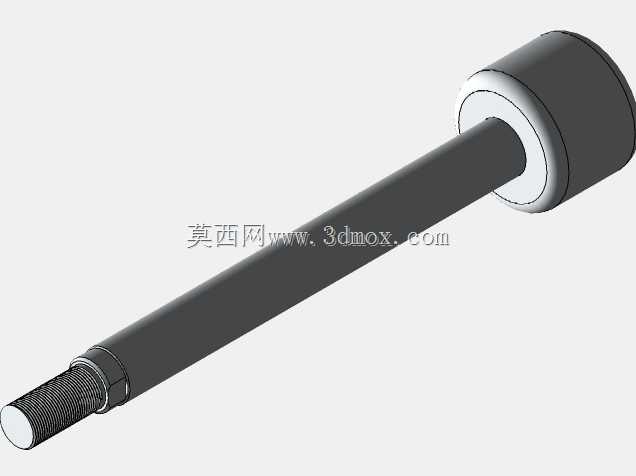

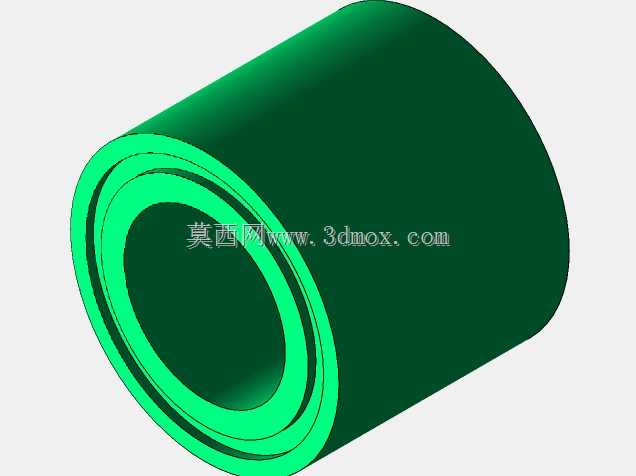

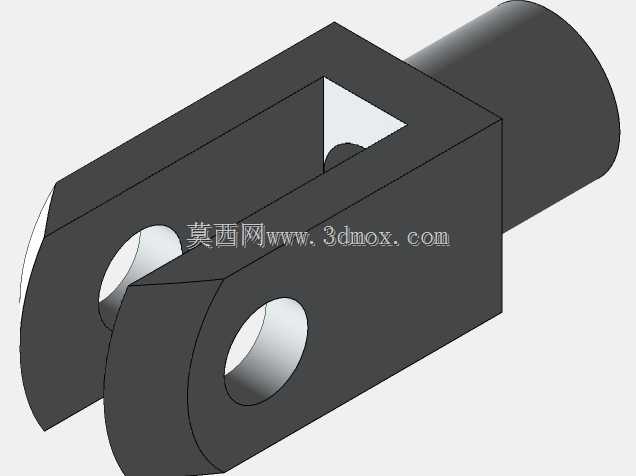

　　密封件的唇口做了倒角优化，在0.1-1.0MPa的常规工作气压下都能保证无泄漏，同时降低启动压力，哪怕是低压驱动工况下也能顺利动作。活塞杆表面做了硬铬镀层处理，镀层厚度在0.02-0.03mm之间，硬度达到HV800以上，能抵御日常工况中的粉尘、水汽腐蚀，同时降低与前端盖导向套之间的摩擦系数，前端盖内部除了主密封之外，还设置了防尘圈，能刮除活塞杆表面粘附的粉尘、切屑等杂质，避免杂质进入缸筒内部划伤密封与缸壁。两端的铰接接头采用了带自润滑轴承的耳环结构，耳环内孔镶嵌了铜基含油轴承，无需定期加注润滑脂就能长期承受铰接处的摆动摩擦，后端耳环用于与设备机架的安装座铰接固定，前端活塞杆端的耳环用于与被驱动的负载部件连接，这种双铰接的安装方式，

　　允许气缸在工作过程中围绕两个铰接点做小幅度的摆动，非常适合驱动闸门、摆杆、压紧臂这类做圆弧轨迹运动的部件，不需要额外加装浮动接头就能补偿运动轨迹的偏差，简化整体安装结构。从安装边界尺寸来看，缸径为50毫米，常规适配行程覆盖50毫米到500毫米区间，以450毫米行程的规格为例，完全缩回时的总长度约为610毫米，完全伸出时总长度约为1060毫米，缸筒外径为60毫米，两端耳环的内孔直径为16毫米，铰接处的销轴直径适配16毫米的标准圆柱销，安装时需要预留足够的摆动空间，避免气缸动作时与周边的设备构件发生干涉。气口设置在前端盖与后端盖的侧面，采用G1/4标准管螺纹，适配常规的气动快插接头，气口的位置做了沉台处理，

　　能保证接头安装后端面与端盖贴合紧密，避免漏气。在实际选型应用中，这类气缸通常搭配二位五通电磁阀使用，根据负载的运动速度需求，可以在排气侧加装节流阀调整排气速度，实现气缸伸出与缩回速度的独立调节，对于需要中间位置停止的工况，还可以搭配中位封闭型电磁阀与锁紧机构，不过要注意气体的可压缩性，停止位置的精度会受负载波动与气压变化的影响，高精度停止场景不建议单独依靠气动回路实现。在日常维护中，只需要定期检查气源的过滤情况，保证气源三联件的油雾器正常供油，就能让气缸长期稳定工作，当出现活塞杆伸出无力、漏气的情况时，优先检查密封件是否磨损、气源压力是否稳定，不需要整体更换气缸，只需要更换对应规格的密封件就能恢复性能。这类铰接式气缸相比普通的脚架安装、法兰安装气缸，最大的优势就是对安装精度的容忍度更高，在一些焊接工装、轨道交通站台门驱动、物流分拣设备的摆臂驱动场景中，安装面的加工精度往往无法达到很高的要求，刚性安装的气缸很容易因为偏载导致密封件快速磨损、活塞杆弯曲，而双铰接结构能自动补偿安装误差，让气缸始终只承受轴向的推力与拉力，大幅降低故障概率。设计三维模型的时候，要重点注意铰接点的同轴度，两端耳环的孔轴线要保持平行，否则安装后会出现卡滞现象，拉杆的预紧力要均匀，避免端盖受力不均导致缸筒密封处出现泄漏，活塞杆与活塞的连接要做防松处理，避免长期往复运动导致活塞杆松动脱落。
