带键槽凸台双节距输送链轮结构设计

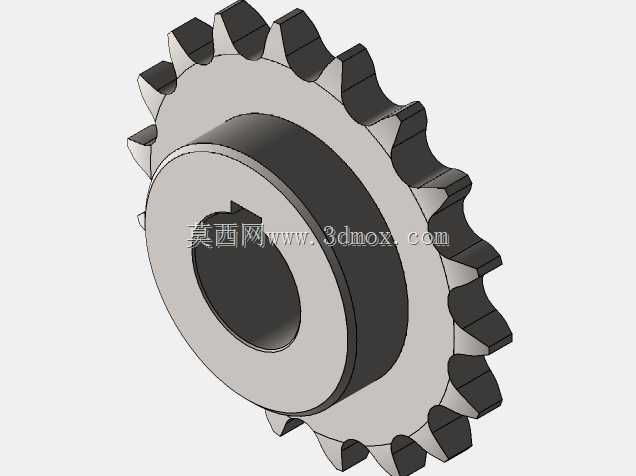

　　在自动化输送线、包装设备、食品加工生产线这类需要长距离精准传递动力的场景里，链轮是链传动系统里直接和链条啮合的核心受力零件，和普通传动链轮不同，输送场景下的链轮不仅要传递扭矩，还要承受输送物料带来的径向载荷、频繁启停的冲击载荷，对齿形精度、安装同轴度、轮毂连接可靠性都有更严苛的要求。这款链轮采用单排双节距齿形设计，齿廓经过修形处理，啮合时能和链条滚子形成顺滑的线接触，避免啮合过程中出现卡滞、跳齿的问题，哪怕是输送线长时间连续运行，齿面的磨损也能控制在合理范围内，减少日常维护的更换频次。从结构设计来看，这款链轮采用轮毂与齿圈一体化的结构，轮毂侧做了加厚凸台设计，凸台的轴向长度经过匹配计算，安装时能和传动轴的轴肩形成可靠的轴向定位，

　　避免链轮运行过程中出现轴向窜动，保证链条始终在链轮齿宽的中心位置啮合，防止链条跑偏、掉链的故障。中心安装孔采用基孔制公差设计，孔内加工有标准平键键槽，键槽的对称度公差严格控制在0.02mm以内，安装时通过平键传递扭矩，相比过盈配合的连接方式，这种键连接的结构拆装更方便，后期维护更换链轮时不需要额外的拉马工具，也不会损伤传动轴的配合面。齿部的齿距公差按照链传动的精度等级做了严格管控，每个齿的齿厚、齿高都保持一致，保证和链条啮合时每个齿的受力均匀，不会出现个别齿过载断裂的问题。齿根位置做了圆角过渡处理，避免应力集中，在承受冲击载荷时，齿根的应力集中系数能降低30%以上，大幅提升链轮的抗冲击疲劳寿命。安装边界方面，这款链轮的齿顶圆直径、

　　轮毂外径、凸台轴向长度、中心孔直径都做了标准化的尺寸匹配，适配市面上常用规格的输送链条，安装时不需要对传动轴做额外的二次加工，只要将链轮穿入传动轴，对齐键槽装入平键，再通过轴端挡圈锁紧即可完成安装，安装公差适配常规的h6级传动轴，同轴度能满足1500rpm以内的线速度运行要求。在实际使用场景中，这类链轮常配套用在网带输送机、链板输送机上，比如食品加工车间的物料输送线、电商仓储的分拣输送线、包装设备的进瓶输送单元，都能看到这类结构的链轮。相比皮带传动的结构，链传动搭配这种链轮不会出现打滑的问题，传动比精准，哪怕是输送较重的工件，也能保证输送速度稳定，不会因为负载波动出现速度偏差，影响后续工位的加工或分拣精度。设计过程中，

　　齿形的参数是按照链条的滚子直径、节距做的匹配计算，齿侧间隙留了合理的余量，哪怕链条使用一段时间后出现轻微磨损伸长，也能和链轮保持正常啮合，不会因为链条伸长就出现跳齿的问题，延长整套传动系统的使用寿命。轮毂部分的厚度是按照最大传递扭矩做的强度校核，在额定扭矩下，轮毂的剪切应力、挤压应力都远低于材料的许用应力，哪怕是频繁正反转的输送工况，也不会出现轮毂开裂、键槽压溃的问题。链轮的两个端面都做了平面度处理，安装时和轴肩、挡圈的贴合面能完全贴合，不会出现偏斜，避免运行过程中因为安装偏斜导致的齿面偏磨、链条异常受力的问题。对于设备选型的工程师来说，这类标准化结构的链轮不需要重新做定制化设计，只要匹配对应的链条节距、传动轴直径，就能直接选用，能大幅缩短设备的设计周期，也能降低后期备件的采购成本，因为标准化的零件在市面上很容易采购到替换件，不需要专门开模定制。在三维建模过程中，齿形的绘制是核心难点，需要先根据链条参数计算出齿廓的各个坐标点，再通过样条曲线拟合出准确的齿形，然后通过圆周阵列生成所有轮齿，再和轮毂部分做布尔运算合并成整体，键槽的位置要和齿形做角度对应，保证安装时的受力方向合理，避免键槽位置刚好在齿根的应力集中区域，影响零件的整体强度。
