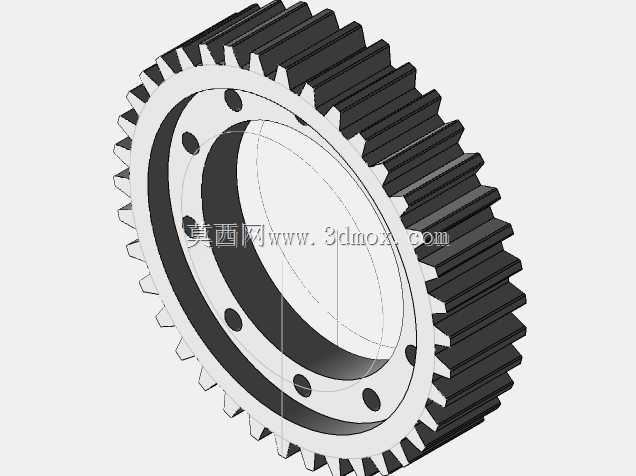

在常规机械传动系统的布局里,这类带端面安装孔的直齿圆柱齿轮,多承担平行轴间定传动比动力传递的核心作用,常见于中小载荷的工业传动工位、小型设备变速机构、工装夹具的动力传输链路中,区别于无安装凸台的普通薄齿轮,该结构在轮毂端面均匀布置了多个通孔,可直接通过紧固件与对接的轴套、法兰盘或者传动盘实现刚性连接,省去了额外加工键槽或者加装轴端挡圈的冗余工序,在装配空间受限的紧凑传动舱内,这种连接形式能有效缩减轴向安装尺寸,避免传动副轴向窜动带来的啮合间隙波动。
从实际啮合工况来看,直齿圆柱齿轮的齿向与轴线完全平行,啮合过程中不存在轴向分力,对支撑轴承的轴向载荷要求更低,适合转速中等、传动平稳性要求适中的工位,比如轻工输送线的动力分路、小型机床的进给传动链、自动化设备的同步传动机构,都能见到这类结构的应用。设计这类齿轮时,首先要匹配啮合副的模数与压力角,保证同模数同压力角的配对齿轮能实现正确啮合,齿顶高系数、顶隙系数均采用标准值,避免根切的同时保证啮合时的齿侧间隙处于合理范围,既不会因为间隙过大造成传动换向冲击,也不会因为间隙过小出现卡齿、润滑脂无法进入啮合面的问题。
轮毂部分的厚度设计需要匹配传递扭矩的大小,端面的安装孔采用节圆均匀分布的形式,孔位的位置度公差需要严格控制,保证装配后齿轮的回转中心与安装基准轴的同轴度,避免高速转动时出现偏心带来的振动、噪音以及齿面偏磨问题。齿宽的取值结合载荷大小确定,齿宽过大会导致载荷沿齿向分布不均,容易出现齿端局部磨损,齿宽过小则会导致单齿承载压力过大,容易出现断齿、齿面点蚀的失效形式。轮缘与轮毂之间的辐板部分做了等厚设计,在保证整体结构刚性的前提下尽可能降低整体重量,减少转动惯量,对于频繁启停的传动工位,更低的转动惯量能降低驱动电机的启动扭矩负载,减少启停过程中的冲击载荷。
安装边界方面,这类齿轮的内孔为光孔设计,装配时需要与对接的定位轴颈采用间隙配合或者过渡配合,依靠端面的紧固件传递扭矩,因此安装面的平面度需要满足设计要求,避免装配后齿轮端面出现跳动,影响啮合精度。齿顶圆的尺寸需要严格控制,保证啮合时的顶隙符合标准,避免齿顶与配对齿轮的齿根发生干涉。实际应用中,这类齿轮多采用中碳钢或者合金结构钢加工,齿面根据载荷情况做调质或者表面淬火处理,保证齿面硬度足够抵抗接触疲劳,芯部保持足够韧性抵抗冲击载荷。在开式传动场景下使用时,需要定期在齿面涂抹润滑脂,减少磨粒磨损带来的齿形失效,闭式传动场景中则可以搭配润滑油浸油润滑,提升传动效率与使用寿命。
从建模逻辑来看,构建这类齿轮模型时,首先通过渐开线方程生成单个齿的齿廓曲线,通过圆周阵列得到全部轮齿特征,之后拉伸生成轮缘、辐板与轮毂结构,最后在辐板对应位置切除出均匀分布的安装孔,所有特征的参数都可以根据实际传动需求做关联调整,比如修改模数、齿数、齿宽、安装孔数量与孔径、轮毂直径等参数,就能快速生成适配不同传动场景的同结构齿轮,大幅提升设计迭代的效率,避免重复建模的冗余工作。在装配验证阶段,可以将该模型导入装配环境中,与配对齿轮、轴系、轴承等零部件做干涉检查,验证安装空间是否足够,啮合位置是否正确,提前规避实际加工装配时可能出现的结构干涉问题,减少物理样机的试错成本。
