模数3齿数20与25配对直齿锥齿轮结构

　　这套锥齿轮副采用直齿齿形设计，模数设定为3，主动轮齿数20、从动轮齿数25，传动比为1.25，属于相交轴传动场景下的常用减速配对结构，两轴轴线呈90度垂直相交布置，适配多数中小型设备的垂直动力换向需求。从实际应用场景来看，这类锥齿轮常被用在小型机床的进给换向机构、农用机械的动力分路传递单元、轻工包装设备的转角传动工位，以及部分小型自动化生产线的动力转向模组中，相比螺旋锥齿轮，直齿锥齿轮的加工门槛更低、装配调整难度更小，在转速不超过1500r/min、传递扭矩在中等载荷区间的工况下，具备足够的运行稳定性与成本优势。

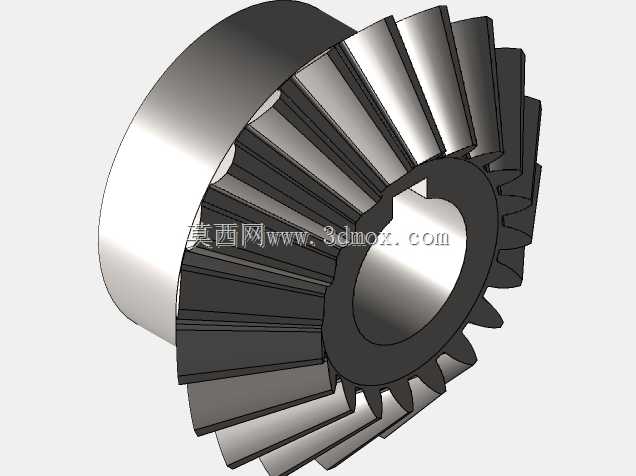

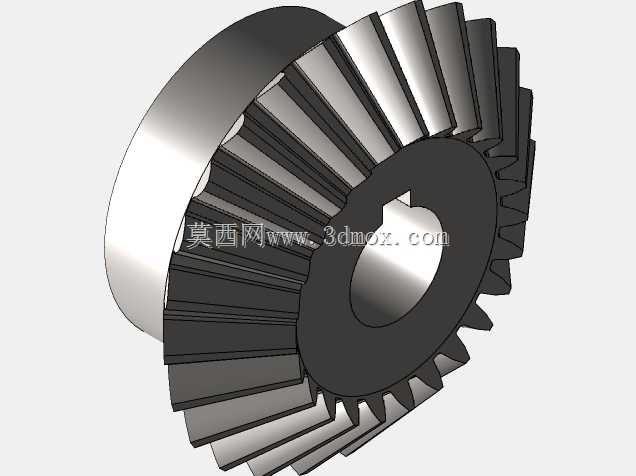

　　从功能特性上看，该齿轮副的齿形采用等顶隙收缩齿设计，轮齿从大端到小端的齿厚、齿高按比例线性收缩，啮合过程中齿顶与配对齿的齿根之间保留固定间隙，既可以避免轮齿受热膨胀后出现顶死卡滞，也能预留出润滑脂的储存空间，降低齿面磨损速率。齿轮中心开设带键槽的通孔，键槽尺寸符合普通平键的装配公差要求，安装时可通过平键传递扭矩，避免轴与齿轮内孔出现相对滑转；齿轮背部设计有定位轴肩，装配时轴肩端面与齿轮端面贴合，可快速确定齿轮的轴向安装位置，减少装配时的调整工作量。

　　设计过程中，首先根据传动比要求确定配对齿数，结合设备安装空间的边界限制选定模数3的齿形参数，再根据相交轴传动的几何关系计算分锥角：主动轮分锥角为arctan(20/25)≈38.66度，从动轮分锥角为arctan(25/20)≈51.34度，保证两轮分锥顶点完全重合，避免出现偏载导致的齿面局部磨损加剧。齿宽取值按照模数的3倍设定为9mm，既保证足够的轮齿啮合接触面积，又避免齿宽过大导致小端齿厚过薄、轮齿强度不足的问题。轮齿的齿顶高系数取1，顶隙系数取0.2，符合通用直齿锥齿轮的设计标准，可适配常规的加工刀具参数，无需定制特殊刀具即可完成滚齿或铣齿加工。

　　从安装边界尺寸来看，主动轮大端齿顶圆直径可通过模数、齿数与分锥角计算得出，安装时需保证两轴的轴线交点与齿轮副的分锥顶点完全重合，轴向定位偏差需控制在0.1mm以内，否则会导致轮齿接触区偏移，出现一端啮合过紧、另一端完全脱开的情况，大幅缩短齿轮使用寿命。齿轮内孔与轴的配合采用基孔制过渡配合，既保证装配时的同轴度要求，又便于后期维护时的拆卸更换。轮齿表面未做特殊修形，适配常规的润滑方式，可采用脂润滑或低速下的油浴润滑，运行时的轴向力指向齿轮大端，配套的轴承选型需考虑该轴向载荷的影响，预留足够的承载余量。

　　在实际选型适配时，需要注意该齿轮副仅能用于90度相交轴的传动场景，不可用于平行轴或交错轴的传动结构，装配时需通过涂色法检查轮齿的接触斑点，正常工况下接触斑点应位于齿面中部，沿齿高方向接触占比不小于40%，沿齿长方向接触占比不小于50%，若接触区偏向齿顶或齿根、偏向大端或小端，需及时调整两齿轮的轴向安装位置，直至接触区符合要求后再锁紧固定。这类直齿锥齿轮在运行时的噪音相比螺旋锥齿轮略大，但轴向力更小，对支撑轴承的强度要求更低，适合在对噪音控制要求不高、追求结构简单、维护便捷的通用机械场景中使用。建模过程中严格按照齿形的几何生成逻辑构建轮齿曲面，保证每个轮齿的齿形公差均匀一致，装配后可实现无干涉的啮合运动模拟，能直接用于后续的机构运动仿真、装配干涉检查以及工程图的导出，为实际加工生产提供准确的三维数模依据。
