带轴螺旋齿轮传动组件结构设计

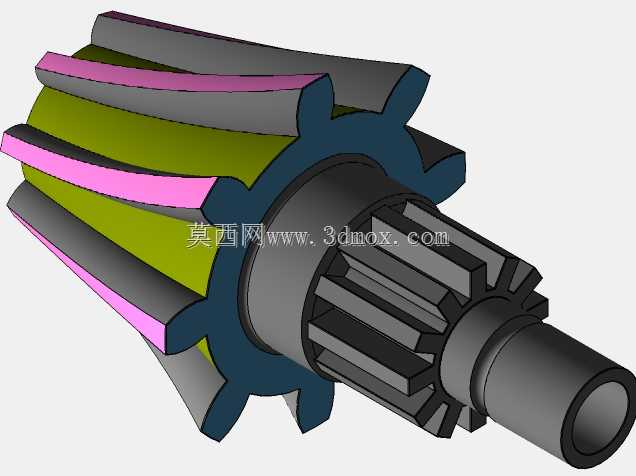

　　在中小功率变速传动的工况场景里，这类带集成轴的螺旋齿轮构件，常被布置在动力输入与负载执行端的中间传动链路中，区别于直齿圆柱齿轮的啮合特性，螺旋齿的接触过程是从齿面一端逐步滑移啮合至另一端，不会出现整齿突然进入或退出啮合的冲击，在转速1500rpm以内的中低速传动场景下，能有效降低啮合噪音与动载荷，适配对传动平稳性有要求的小型变速机构，比如轻工输送设备的动力头、小型机床的进给传动箱、农用机械的辅助传动单元这类场景，都能见到这类结构的应用。从实际功能来看，该构件将传动齿轮与安装轴做了一体化集成设计，省去了齿轮与轴之间的键连接、过盈装配的工序，也避免了键连接带来的应力集中、装配间隙导致的回程误差，在传递额定扭矩时，齿面接触应力分布更均匀，

　　不会因为装配同轴度偏差出现偏载磨齿的问题。齿部的螺旋角设计经过啮合验算，选取的角度兼顾了轴向力与重合度的平衡，既不会因为螺旋角过大导致轴承承受过高轴向载荷，也保证了足够的啮合重合度，让至少两对轮齿同时参与啮合，提升单齿承载能力，降低单齿受力峰值。轴段部分做了阶梯式结构设计，不同直径的轴肩分别对应轴承安装位、轴向定位面、输出端连接位，安装时可以通过轴肩直接顶住轴承内圈实现轴向定位，不需要额外加装定位套，减少装配累积误差。轴端的内孔设计可适配锁紧螺母或者传动销的连接，方便和外部联轴器、带轮做同轴连接，轴的表面粗糙度与同轴度公差按照传动件通用要求设定，保证轴承装配后转动无卡滞，径向跳动量控制在传动精度允许范围内。

　　齿端的倒角处理避免了装配时齿边磕碰损伤，也能在啮合初期快速跑合，降低初期磨损量。从设计思路上，建模时先完成整体轴的基体特征搭建，确定各轴段的直径、长度尺寸，预留出轴承安装的配合公差带，再基于轴的中间圆柱基体生成螺旋齿的特征，螺旋线的导程与齿形参数匹配啮合配对齿轮的参数，保证中心距符合传动箱的安装边界要求，齿根部分做了圆角过渡，避免齿根应力集中导致的断齿风险。齿轮外侧的端盘结构既可以作为齿部的轴向加强筋，提升齿根的抗弯强度，也能在装配时起到轴向限位的作用，防止齿轮在轴向上窜动影响啮合间隙。整个构件的安装边界需要匹配传动箱内的轴承座孔位，两轴承安装位的跨距经过受力验算，保证轴在受载时的挠度在允许范围内，不会因为轴变形导致齿面接触偏斜。

　　实际应用中，这类集成式螺旋齿轮组件相比分体式齿轮轴装配结构，零件数量更少，装配工序更简单，传动刚性更好，在空间紧凑的小型变速机构里优势明显，不需要额外考虑齿轮与轴的防松、定位问题，只要将两端轴承压入对应轴承座，调整好啮合侧隙就能完成装配，后期维护时也可以整体拆卸更换，减少停机检修的时间。齿面的结构设计预留了足够的加工余量，不管是采用滚齿加工还是后续的剃齿精加工，都能保证齿形精度满足传动要求，不同轴段的直径差也方便加工时的装夹定位，减少加工工序的装夹次数，提升加工精度的一致性。
