巴西NBR标准翻盖式防水电源插座结构

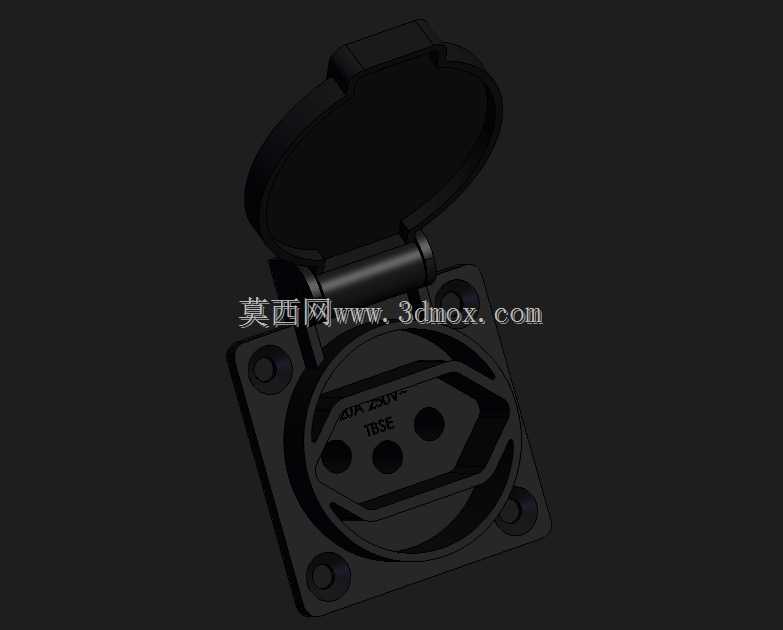

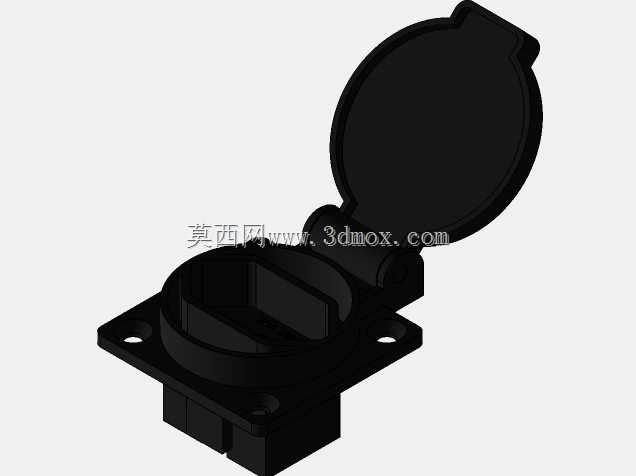

　　这款适配巴西NBR标准的翻盖式插座，主要面向户外供电、工业设备接驳、新能源配套供电等需要防护等级的取电场景，在露天作业工位、户外充电桩配套、厂区室外设备供电点、船舶甲板供电接口等场景中，能有效阻挡雨水、粉尘、飞溅杂物进入插合腔，避免接插部位因异物侵入出现接触不良、短路、锈蚀等问题。从结构设计来看，上翻盖与底座通过侧边的铰接结构实现翻转开合，翻盖闭合时边缘与底座的环形凸台配合，能形成贴合的密封接触面，无需额外加装密封盖即可实现基础的防泼溅防尘效果，翻盖开启角度可达到90度以上，插合插头时不会出现翻盖干涉插头插拔的问题，翻盖外侧设置的凸起拨片，方便操作人员带劳保手套时直接拨开翻盖，无需额外借助工具。底座部分采用方形法兰安装结构，

　　法兰对角设置两个安装通孔，安装时可直接通过螺栓固定在设备面板、墙面预埋盒或者支架上，安装孔位的间距适配常规工业插座的安装开孔尺寸，替换同规格旧插座时无需重新扩孔或者调整安装位，底座下方的插合腔体完全匹配巴西NBR标准的插销尺寸与相位排布，插套内置的夹持结构能保证插头插入后接触电阻稳定，大电流通过时不会出现局部过热的问题。设计过程中优先考虑了户外使用的耐候性需求，整体壁厚均匀，铰接部位做了加厚处理，长期反复开合翻盖不会出现铰接轴断裂或者翻盖松脱的问题，底座与法兰的过渡位置做了圆角加强，安装拧紧螺栓时不会出现底座开裂的情况。从安装边界来看，法兰整体外轮廓尺寸适配常规86型面板的安装范围，底座嵌入安装面的深度控制在常规预埋盒的容纳尺寸内，

　　嵌入式安装时不会出现底座与预埋盒内部结构干涉的问题，翻盖完全闭合后整体突出安装面的高度较低，不会因外力磕碰导致翻盖意外翻开。在实际设备配套中，这类插座常被用在户外工程机械的外接供电接口、景区充电桩的交流输出接口、厂区露天作业区的临时供电点，相比无防护的普通插座，能大幅降低恶劣环境下的供电故障概率，减少运维人员的日常维护频次。建模过程中对插合腔体的内部尺寸做了公差适配，插套的安装槽位预留了足够的弹性变形空间，保证插头插入时的插拔力处于合适区间，既不会因插拔力过大导致操作困难，也不会因插拔力过小导致插头容易松脱。翻盖内侧的环形凹槽可适配加装密封圈，若需要更高的防护等级，直接在凹槽内嵌入对应尺寸的橡胶圈即可，无需修改主体结构，拓展性较强。法兰安装面的背面设置了环形止口，安装时嵌入安装面板的开孔内，能起到定位作用，同时避免安装后插座出现左右晃动的问题，止口的高度适配不同厚度的安装面板，从1.5mm厚的钢板到5mm厚的塑料面板都能实现稳定安装。
