56马力工业配套柴油发动机结构设计

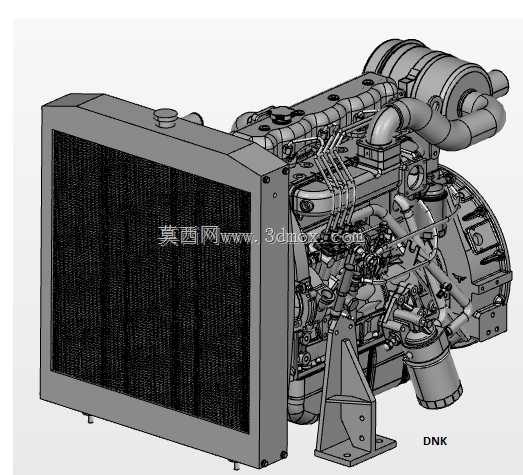

　　这款56马力柴油动力单元的三维结构设计，核心围绕多场景通用配套需求展开，在做整机结构排布时，首先要兼顾发电机、水泵、小型农业作业机具三类核心负载的安装适配性，因此将散热器模块前置布置，既保证了机组在固定工位长时间高负荷运行时的迎风散热效率，也预留出了动力输出端的侧向安装空间，避免散热管路与负载连接轴系出现空间干涉。从实际应用场景来看，这类小马力柴油机常被用作应急发电机组的核心动力，在无市电接入的野外施工场地、农业排灌工位、小型厂区备用电源点位承担动力输出，也可直接直联离心式水泵完成农田灌溉、工地临时排水、工业循环水增压等作业，部分小型农用作业机械也会选用该动力等级的机型作为行走与作业的动力源，

　　因此在结构设计阶段就需要平衡不同场景下的安装边界要求。整机的安装支架采用三点式支撑结构，支架的安装孔位做了通用化排布，既可以适配标准发电机组的公共底座，也能匹配小型移动泵车的机架安装孔距，不需要额外做转接支架即可完成固定，降低了终端配套的改造成本。散热模块的芯体厚度、迎风面积经过匹配计算，能够满足满负荷连续运行8小时以上的散热需求，即使在夏季高温环境下密闭机房内运行，也不会出现冷却液温度超标的问题，散热器的进出水口采用下置式布局，管路走向可以沿着机架内侧排布，避免外接负载拆装时磕碰管路。发动机本体的燃油管路、润滑管路采用模块化排布，所有管路的固定点都预留了标准安装位，三维建模过程中已经规避了管路与缸体、支架、散热模块的硬干涉，

　　同时预留了足够的装配操作空间，方便后期维护时拆卸更换滤芯、油管等易损件。进气系统的空滤与涡轮增压器的连接管路做了弧度优化，既降低了进气阻力，也将空滤的安装位置布置在整机外侧远离高温排气的区域，避免高温辐射降低进气效率，同时也方便日常清理更换空滤滤芯。排气侧的管路走向做了隔热避让设计，所有靠近线束、橡胶管路的位置都预留了隔热层安装空间，避免长期高温烘烤加速周边部件老化。动力输出端的飞轮壳接口采用行业通用的连接尺寸，可以匹配不同规格的发电机连接盘、水泵联轴器，不需要对飞轮壳进行二次加工即可完成对接，输出轴的伸长度、键槽尺寸也符合通用配套标准，选型时只需要匹配对应的扭矩参数即可直接选用。整机的外形尺寸控制充分考虑了移动场景的转运需求，

　　整体宽度控制在常规小型货运车辆的货箱限宽范围内，吊装点的位置经过重心校核，吊装转运时整机可以保持水平姿态，不会出现倾斜磕碰散热器等突出部件的问题。在三维建模过程中，所有部件的配合公差都按照实际加工装配要求做了预留，运动部件的运动包络都做了干涉检查，比如风扇转动时与散热器导风罩的间隙、皮带轮传动时的张紧调节空间、油门操纵机构的全行程运动范围都经过逐一验证，不存在设计阶段的干涉隐患。燃油箱的安装位置布置在整机后侧重心平衡点附近，满油状态下不会造成整机重心偏移，油箱的加油口高度、放油螺塞位置都符合日常操作的人机工程要求，不需要额外登高或者俯身即可完成加油、放油操作。整机的电气线束走向全部沿着缸体的预留线槽排布，所有接插件的位置都远离高温、油污区域，降低了线路老化破损的概率，线束的固定卡扣间距也做了合理设置，避免机组运行时的震动造成线束磨损。
