家用滚筒式洗干一体机外观结构设计

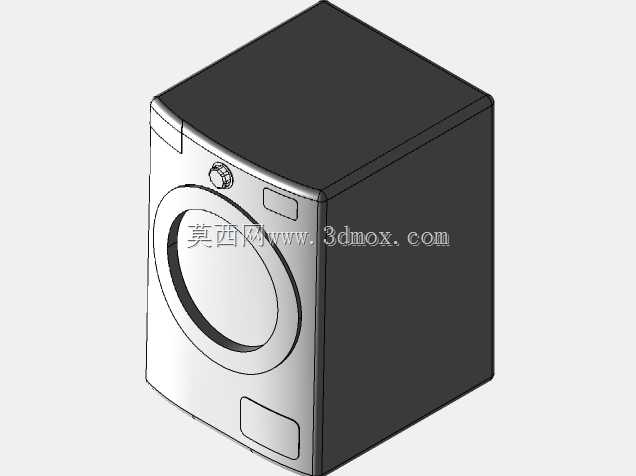

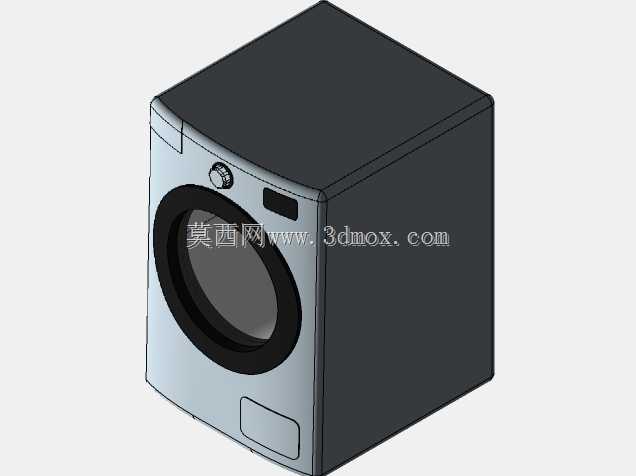

　　这款洗干一体设备的三维结构设计，首先围绕家用场景的安装边界做了尺寸约束，整体采用立式长方体布局，宽度控制在600mm标准柜体适配尺寸内，深度预留了进水、排水管路的安装间隙，高度匹配常规家用阳台、卫生间的台面嵌入需求，无需额外改造预留空间即可完成嵌入安装，也可独立放置于洗衣区域使用。从功能实现逻辑来看，设备整合了织物洗涤与干燥两个核心工序，内筒采用带密集冲孔的不锈钢结构，冲孔排布兼顾了洗涤过程中的水流穿透效率与干燥环节的热风循环通路，筒壁的提升筋结构在三维建模阶段做了弧度优化，洗涤时能带动织物充分翻转摔打，减少衣物缠绕的同时提升洗净均匀度，干燥阶段则能让织物松散铺开，避免局部积湿导致的烘干不彻底问题。

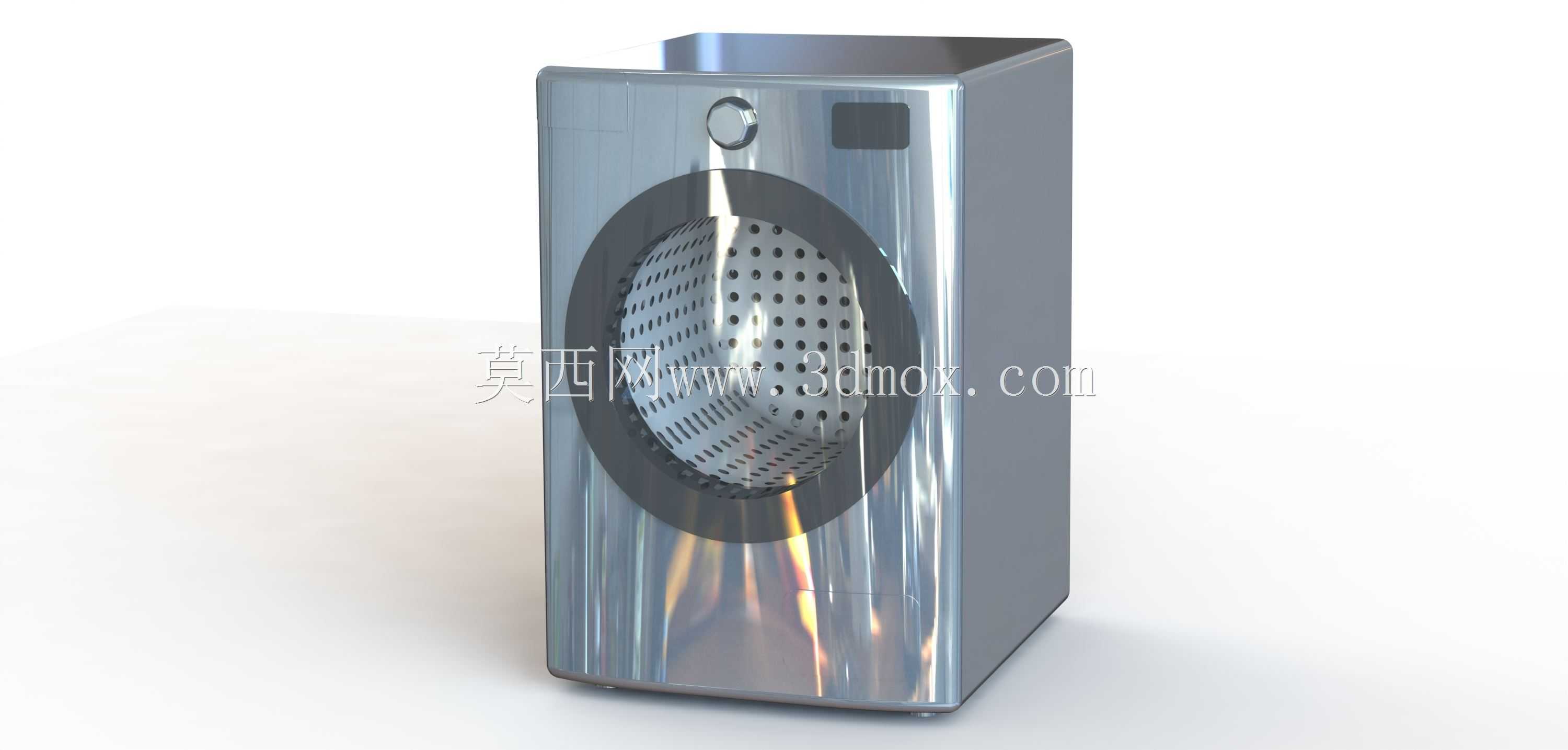

　　外观结构上，外壳采用镜面不锈钢材质做一体化包覆，前侧的门圈做了大直径圆角处理，既降低了日常使用中的磕碰风险，也能让取放大件织物比如床品四件套、厚外套时更顺畅，门体采用透明视窗设计，可直接观察内部洗涤、烘干的运行状态，无需中途开门打断程序。控制面板设置在前侧上方的倾斜区域，操作视角符合站立使用时的人体工学，不用过度弯腰即可完成程序选择与启停操作，面板区域做了内凹式的防水处理，避免日常溅水渗入内部电控区域。

　　从设计思路层面，建模阶段优先考虑了家用场景的使用痛点：首先是整机的配重分布，底部预留了配重块的安装腔体，让设备在高速脱水、烘干转筒运行时保持足够的稳定性，降低运行振动与噪音；其次是管路的排布空间，后侧预留了进水阀、排水泵、热风循环模块的安装位，各部件之间预留了足够的装配间隙，方便后期生产组装与售后维护拆卸；门体的密封结构做了双层密封圈的安装槽设计，既可以防止洗涤过程中的水体外溢，也能在烘干环节锁住内部热风，减少热量损耗提升烘干效率。

　　在实际应用场景中，这类设备主要面向家庭用户、小型公寓、单身宿舍等空间有限的使用场景，替代单独的洗衣机与干衣机，减少设备占用的空间面积，同时实现洗烘连贯的操作流程，洗完的织物无需手动转移即可直接进入干燥程序，尤其适合南方梅雨季节、冬季低温环境下的织物快速干燥需求，避免衣物长时间晾晒滋生异味、滋生霉菌的问题。结构设计上还考虑了日常清洁的便利性，外壳的镜面不锈钢表面不易附着污渍，日常用软布擦拭即可保持整洁，门封圈的安装槽做了圆弧过渡，没有容易积留毛屑、污垢的卫生死角，清理门封残留的线屑、积水时操作更方便。内筒的冲孔边缘在建模时做了卷边钝化处理，避免洗涤烘干过程中钩刮织物纤维，减少高档衣物的磨损概率，适配丝绸、羊毛、棉麻等多种材质织物的洗护需求。设备底部预留了可调支脚的安装位，可根据放置地面的平整度调整支脚高度，保证整机处于水平状态，避免运行时因地面不平产生额外振动与异响。
