本田Sundown125摩托车发动机活塞结构

　　在小排量内燃动力设备的核心往复组件设计中，活塞是直接承接燃烧爆发力、完成能量转换的核心承载零件，这款适配本田Sundown125动力单元的活塞，主要面向125cc排量级单缸四冲程汽油机的装机与维修替换场景，日常承担着将燃烧室内燃气爆发压力通过活塞销传递给连杆、最终驱动曲轴旋转输出动力的核心作用，同时还要配合活塞环完成燃烧室的密封、将燃烧过程中传递到活塞顶部的多余热量传导至缸壁散出，是决定发动机动力输出平顺性、燃油经济性与运行寿命的关键零件。

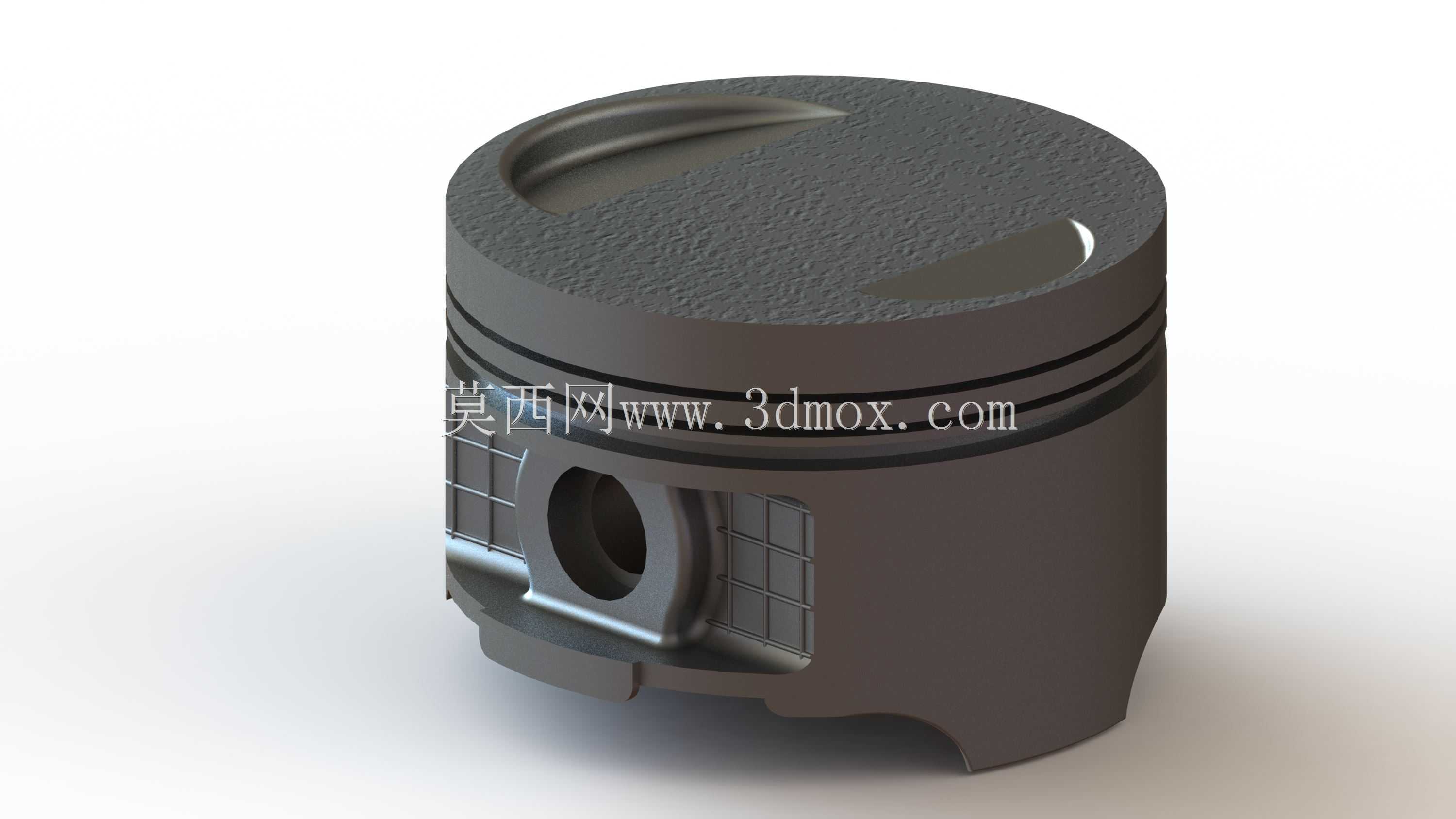

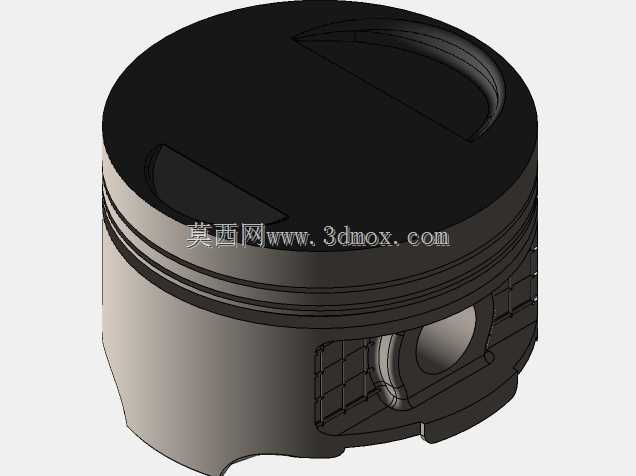

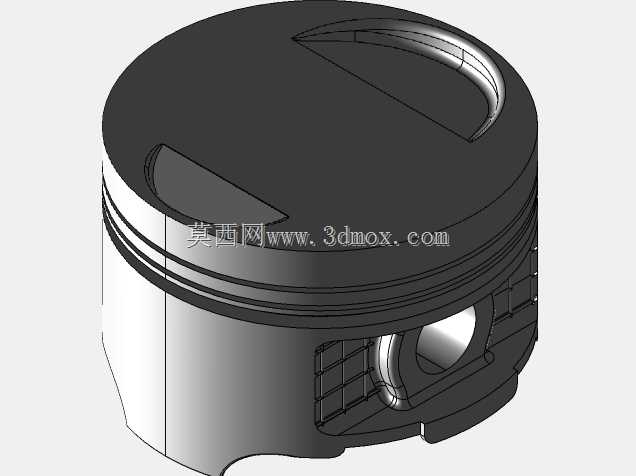

　　从实际功能特性来看，这款活塞采用典型的高硅铝合金材质成型，顶面设计有适配该款发动机配气相位的避让凹坑，能够避免活塞运行至上止点时与进排气门发生运动干涉，同时凹坑的造型也匹配该款发动机的燃烧室挤流设计，可在压缩行程末端增强缸内混合气的紊流强度，提升燃烧效率。活塞头部设置了三道环槽，上方两道为气环安装位，最下方为油环安装位，气环主要承担燃烧高压气体的密封作用，阻止燃气下窜至曲轴箱，油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，环槽的加工精度直接决定了活塞环的密封性能与使用寿命，设计时预留了适配活塞环热膨胀的侧隙与背隙，避免发动机热态下活塞环卡滞引发密封失效。

　　活塞裙部采用了变椭圆型线设计，这是考虑到活塞工作时顶部温度远高于裙部，热膨胀量存在轴向差异，同时活塞在侧压力作用下会产生机械变形，冷态下裙部截面为椭圆，长轴垂直于活塞销轴线方向，热态膨胀后裙部可趋近正圆，保证活塞在缸筒内的合理配合间隙，既避免冷机启动时敲缸，也防止热态下活塞拉缸。活塞销座部位设置了加强筋结构，连接销座与活塞头部，能够将活塞顶部承受的爆发压力更均匀地传递到活塞销，降低销座部位的应力集中，避免高负荷下销座出现开裂故障，销孔内部设计有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销子窜出刮伤缸壁。

　　在设计思路层面，这款活塞的所有结构尺寸都严格匹配原厂125cc动力单元的安装边界，活塞总高度、压缩高度、裙部直径、活塞销孔直径与中心距都完全适配原厂缸体、连杆与气缸盖的装配尺寸，可直接替换同型号原厂活塞，无需对周边部件进行二次加工。活塞顶面的凹坑深度与位置经过反复校核，确保活塞在上止点时的压缩比与原厂设计值保持一致，不会因为活塞尺寸偏差导致发动机压缩比异常，引发动力下降、爆震等故障。裙部的表面设计有细微的储油纹理，能够在活塞往复运动时在裙部与缸壁之间形成稳定的润滑油膜，降低摩擦阻力，减少裙部的磨损量。

　　从安装边界来看，这款活塞与缸筒的配合间隙控制在小排量汽油机的合理区间内，适配标准缸径的125cc发动机缸体，活塞销与连杆小头的配合为间隙配合，装配时通过活塞加热的方式完成销子的压装，避免常温硬压导致销孔变形。活塞环的开口间隙按照原厂规范设置，三道环的开口位置相互错开120度，避免开口对齐导致漏气漏油。在实际装机使用中，这款活塞能够适配日常通勤场景下的发动机运行工况，可承受常规转速范围内的燃烧压力与热负荷，满足小排量摩托车动力单元的可靠性要求，在维修替换场景下能够快速恢复发动机的动力性能与密封表现，减少因活塞磨损导致的下排气、烧机油、动力不足等常见故障。

　　在三维建模过程中，这类活塞的建模需要重点关注裙部型线的准确还原、环槽的尺寸精度、销座加强筋的过渡圆角处理，这些细节直接决定了模型用于工程参考、3D打印验证或者维修加工时的可用性，尤其是裙部的椭圆型线，如果建模时简化为正圆柱结构，就无法真实反映活塞的实际热变形适配设计，失去工程参考价值。同时活塞顶面的避让凹坑造型需要与配气相位的运动包络匹配，建模时需要结合气门的最大升程与运动轨迹做干涉检查，确保凹坑的深度与范围足够，避免装配后出现气门碰活塞的严重故障。
