DN150口径德梅塔斯金属探测分离设备

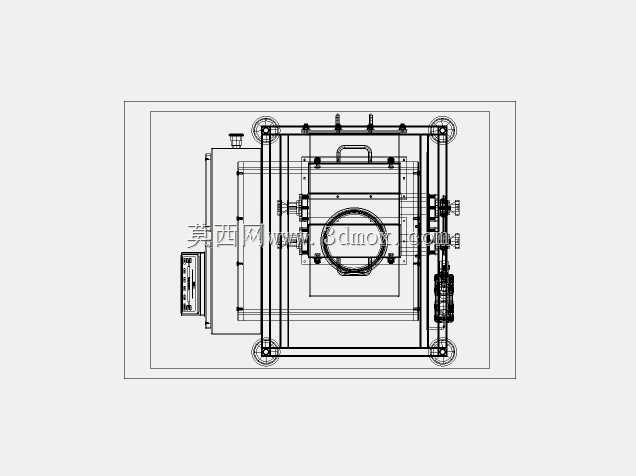

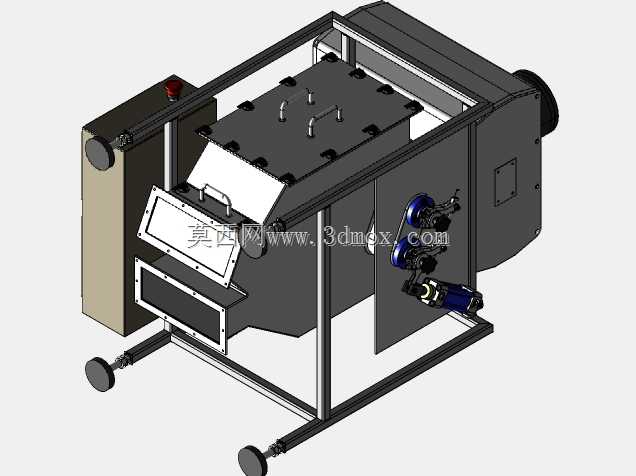

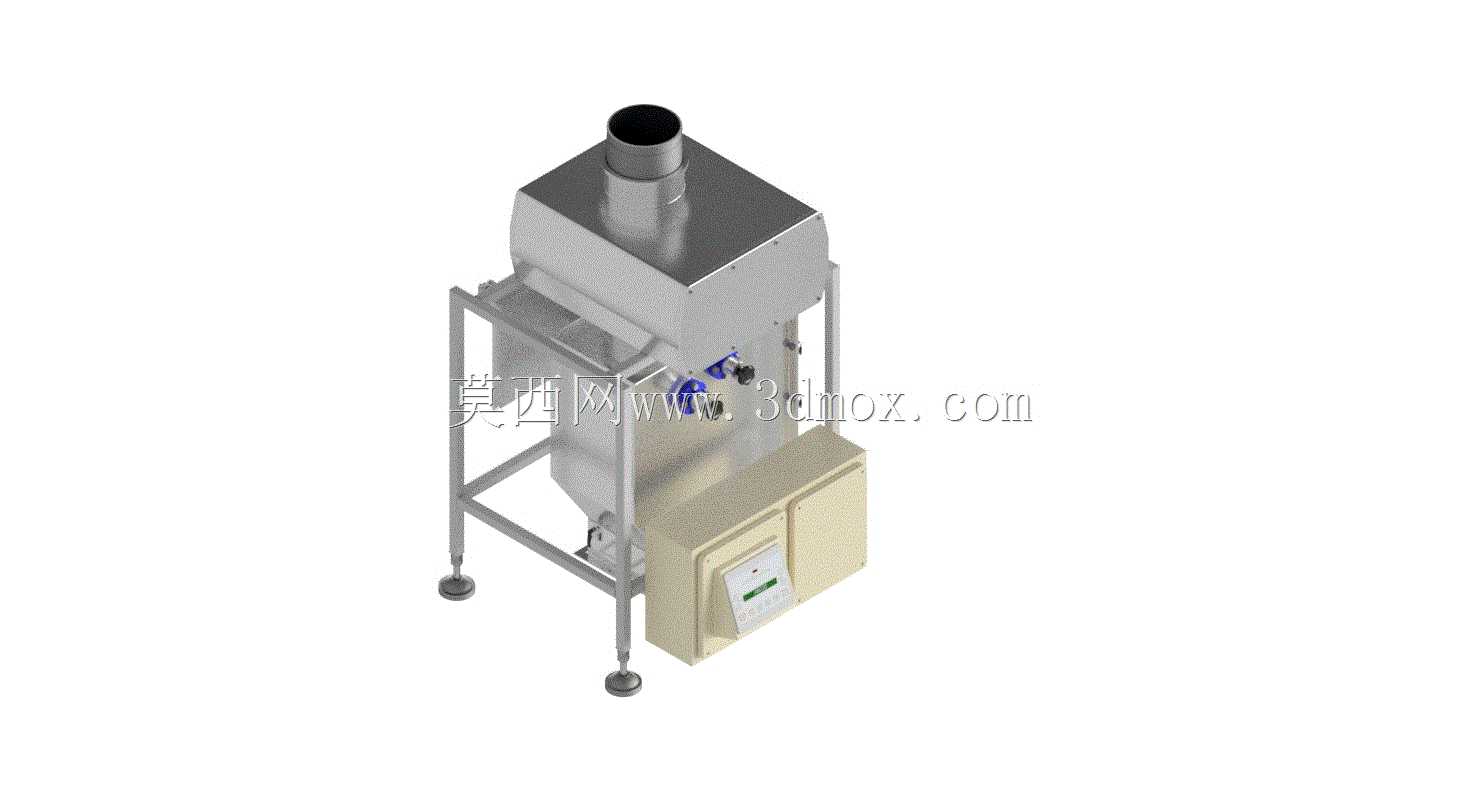

　　这款DN150口径的金属探测设备，主要适配重力下落式散料输送管线的金属异物检测场景，常见于粮食加工、塑料造粒、化工粉体、食品原料处理等行业的生产管线中段，安装位置通常选在原料初筛之后、精加工设备之前的垂直落料段，用来避免混入原料的金属碎屑进入后端的粉碎、挤出、研磨等高精度加工设备，造成刀具崩损、辊面刮伤、成品混入金属杂质等生产事故。从结构设计来看，设备整体采用立式落地安装布局，上部为方形探测腔体，顶部预留DN150标准圆形管道接口，可直接与上下游的落料管道通过快装卡箍或者法兰对接，不需要额外做变径转接，减少物料在接口处的挂料残留。探测腔体外部采用304不锈钢折弯焊接成型，接缝处做满焊抛光处理，

　　避免粉体物料堆积在焊缝缝隙中造成交叉污染，适配有卫生级要求的食品、医药原料生产场景。腔体内部集成了平衡式线圈探测模组，相比普通的单线圈结构，对非铁磁性的不锈钢、铜、铝等金属碎屑也有稳定的识别能力，不会因为物料本身的湿度、堆积密度波动出现误触发。探测段下方集成了快速翻板剔除机构，当检测到金属异物通过时，翻板会在毫秒级时间内切换通路，将混有金属的一小段物料导入侧边的收集仓，正常生产时翻板保持主通路全开状态，不会对正常料流造成阻碍，也不会出现物料卡滞的问题。设备的支撑框架采用不锈钢方管焊接成型，底部配置四个可调高度的防滑脚杯，可根据现场地面的平整度调整设备水平度，避免因为设备倾斜导致翻板动作卡滞、料流偏磨腔体壁面的问题。

　　框架侧面预留了电控箱的安装位，电控箱采用壁挂式布局，操作面板朝向人员巡检的通道方向，面板上设置了灵敏度调节旋钮、故障指示灯、剔除计数显示窗口，现场操作人员不需要打开电控箱柜门就可以完成日常的参数调整与状态查看。从安装边界来看，设备总高度控制在1.2米左右，安装时需要在顶部预留至少200mm的管道对接操作空间，底部距离地面需要预留300mm以上的空间，方便定期打开剔除机构的清理口，收集剔除的金属异物与废料，同时也方便检修人员调整脚杯高度、紧固框架连接螺栓。设计过程中针对散料下落的冲击问题，在探测腔体的内壁做了耐磨衬板的预留安装位，针对磨损性较强的矿粉、塑料粒子等物料，可以更换聚氨酯或者高锰钢衬板，延长腔体的使用寿命，

　　不需要整体更换探测主体。另外设备的气路接口全部设置在框架后侧，与生产现场的压缩空气气源对接时，管线可以沿设备支架排布，不会占用正面的操作空间，气路配置了过滤调压阀，可根据现场气源压力调整剔除翻板的动作力度，避免气压过大导致翻板冲击异响、或者气压不足导致翻板动作不到位出现漏剔除的问题。在实际选型应用中，这款设备的探测灵敏度可以根据现场的物料特性调整，针对粒径较小的金属碎屑，可以适当提高灵敏度，同时通过物料效应补偿功能，减少物料本身的导电特性带来的误报警，比如针对高湿度的粮食粉料、含有金属色母的塑料粒子，都可以通过参数校准实现稳定检测，不会因为物料本身的属性出现频繁误停机。设备的整体外形做了圆角过渡处理，没有突出的尖锐棱角，符合生产车间的安全设计要求，日常清洁时可以直接用湿布擦拭设备外表面，没有清洁死角，适配有定期清洁要求的生产场景。
