轮式移动蝙蝠标识探照信号装置

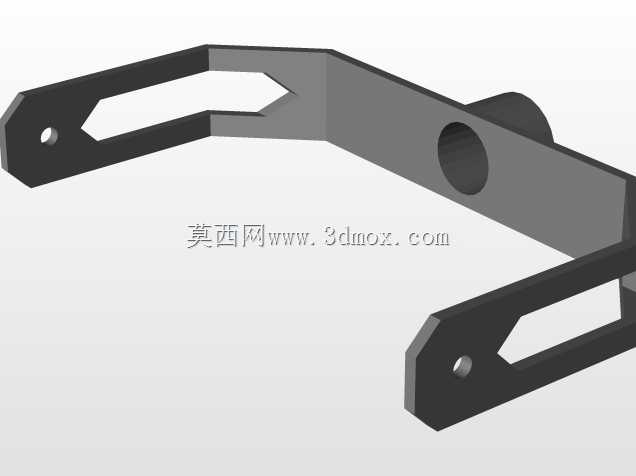

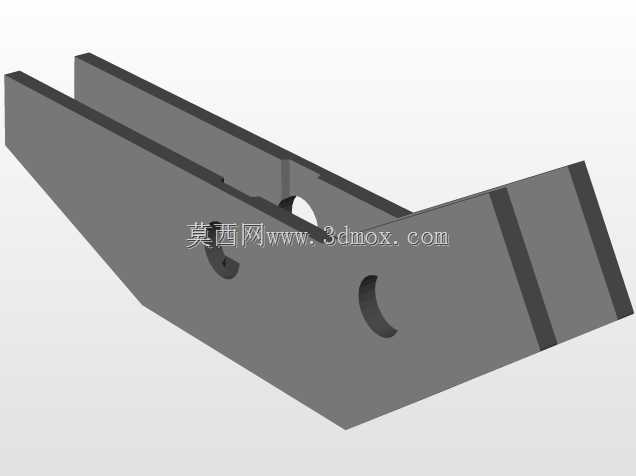

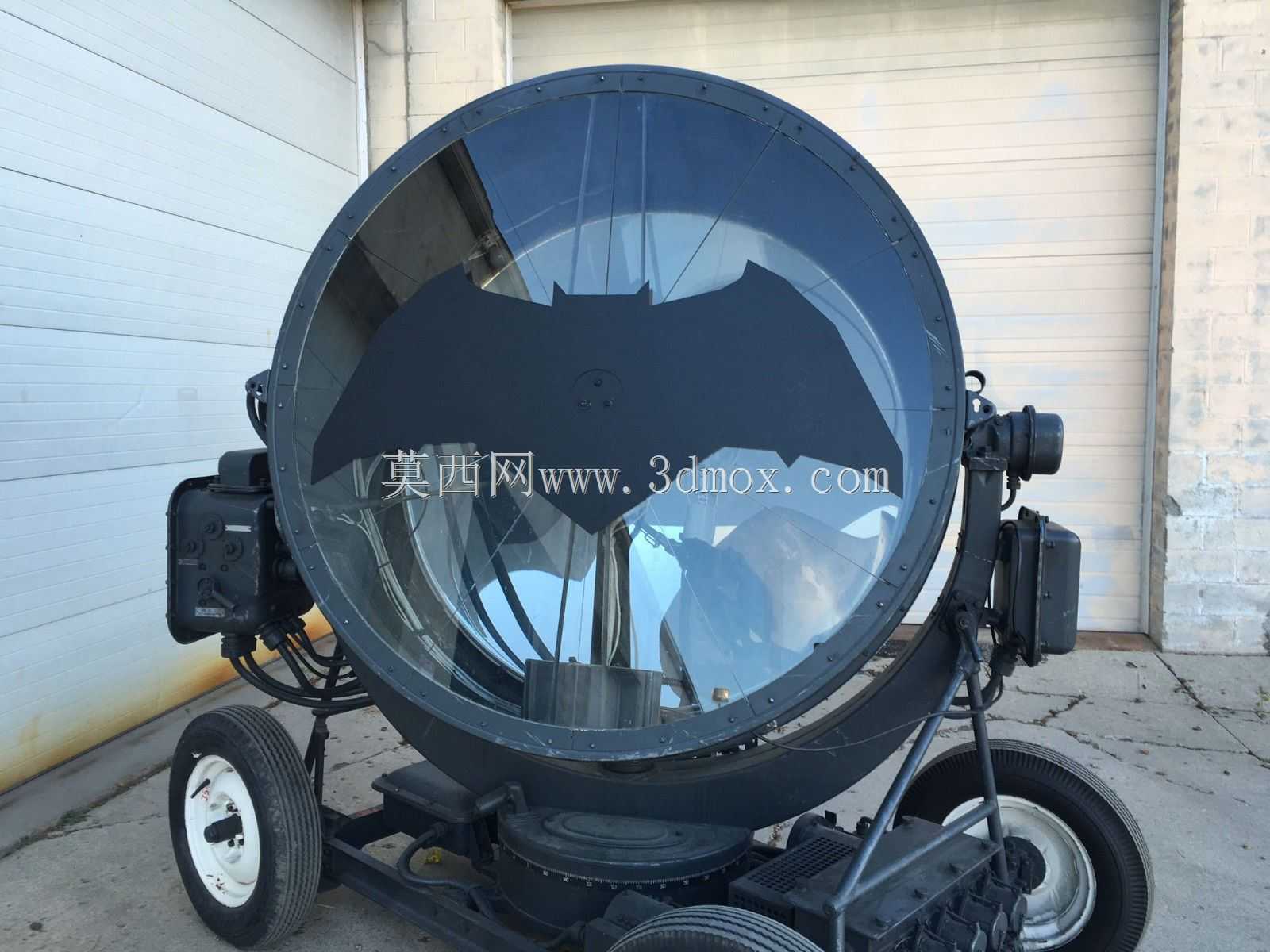

　　这款带蝙蝠标识的轮式探照信号装置，最初的设计需求来自影视道具制作与户外主题活动的场景适配，后续也可拓展到大型户外场地的夜间定向警示、主题园区的夜间标识指引场景。从结构组成来看，整套装置采用两轮拖行式移动架构，底部的行走轮选用充气橡胶轮胎搭配钢制轮毂，轮组安装在整体焊接的钢制底盘支架上，支架预留了拖行挂接点位，可通过小型牵引设备完成短距离转场，也可依靠人力推行调整位置，底盘的回转支撑结构能实现灯体水平方向360度全角度回转，俯仰调节机构通过带阻尼的铰接轴配合锁止手柄，可实现灯体垂直方向-15度到75度的俯仰角度调整，满足不同高度、不同方位的照射指向需求。灯头主体采用大口径抛物面反光聚光结构，透光罩采用高透耐冲击的聚碳酸酯材质，

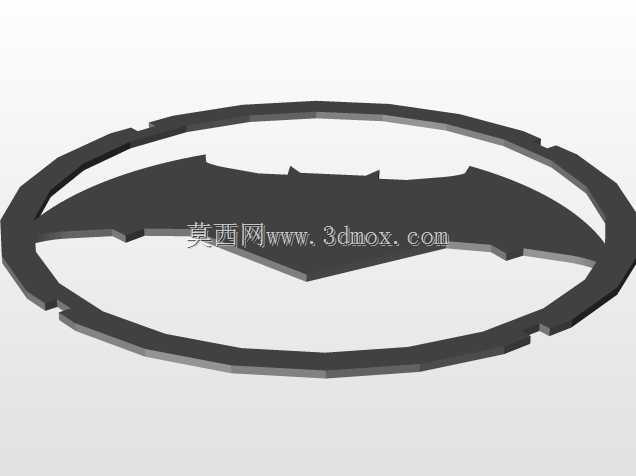

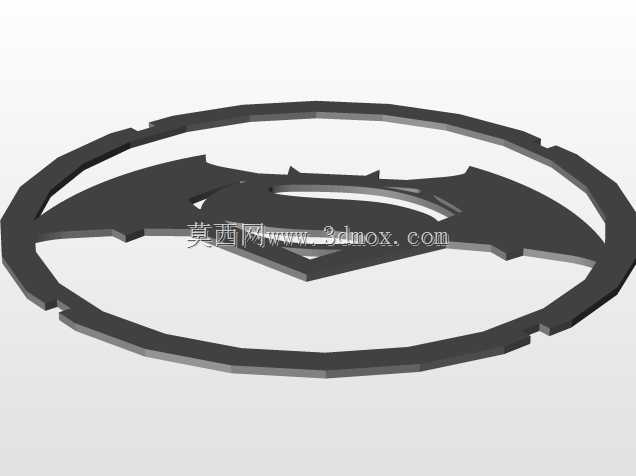

　　透光罩内侧通过覆膜或内嵌的方式设置蝙蝠造型的遮光标识，当灯头点亮时，强光束会在投射面形成清晰的蝙蝠形光影，区别于普通探照灯的圆形光斑，具备极强的视觉辨识度。灯头的壳体采用冷轧钢板冲压焊接成型，表面做黑色哑光喷塑处理，既可以减少户外使用时的反光干扰，也能提升壳体的耐锈蚀、抗磕碰能力，壳体两侧设置了对称的电气接线盒，内置光源供电线路与散热辅助结构，灯头后部集成了光源更换检修口，无需拆解整个灯体即可完成光源的替换维护。从安装边界尺寸来看，整套装置在收拢状态下的整体高度不超过1.8米，灯头口径约1.2米，两轮的轮距设置为0.9米，保证静止放置时的侧向稳定性，即使在户外四级风力的环境下也不会出现侧翻风险，底盘的配重块设置在回转支撑的下部位置，

　　进一步降低整体重心，提升俯仰调节到最大角度时的结构稳定性。在实际使用场景中，这类装置除了影视拍摄的道具用途外，也可在大型户外搜救行动中作为定向标识信号使用，独特的光斑造型可在远距离被识别，避免与普通照明光束混淆，也可在主题乐园、户外嘉年华的夜间活动中作为氛围营造设备，通过调整照射角度将蝙蝠标识投射到建筑外墙、空旷地面上，强化主题场景的视觉氛围。设计过程中，首先对移动底盘的承重结构做了受力校核，轮轴部分采用45号钢调质处理，匹配深沟球轴承降低推行时的转动阻力，回转支撑部分选用单排四点接触球式回转支承，可承受灯头俯仰时产生的倾覆力矩，避免长期使用出现回转卡顿或结构变形。灯头的密封结构采用三元乙丙橡胶密封条做一圈密封，

　　防护等级达到IP54，可应对户外使用时的零星降雨与扬尘环境，电气线路全部采用穿管敷设，避免线路外露被剐蹭破损，接线盒位置设置了防水格兰头，提升户外使用的电气安全性。不同于固定安装的探照设备，这款移动型装置没有设置复杂的固定安装底座，依靠底盘自身的重量与轮组的刹车结构即可完成位置固定，轮组附带的脚踩式刹车机构可在装置到位后锁止滚轮，避免受外力影响出现位置滑移。灯头的散热结构依托金属壳体的自然散热，在壳体后部设置了阵列式散热筋，无需额外加装散热风扇即可满足长时间连续点亮的散热需求，减少了故障点，提升户外复杂环境下的使用可靠性。在三维建模过程中，对轮组的转向间隙、俯仰调节的锁止行程、回转结构的转动限位都做了对应的参数化建模，可根据实际使用需求调整灯头口径、轮组尺寸、整体高度等参数，适配不同的投射距离与移动场景需求，比如针对需要远距离投射的场景，可加大抛物面反光罩的焦距，提升光束的聚光效果，针对室内使用场景，可更换更小尺寸的轮组与轻量化的壳体材质，降低整体重量方便室内转场移动。
