履带式挖掘机整机结构三维设计模型

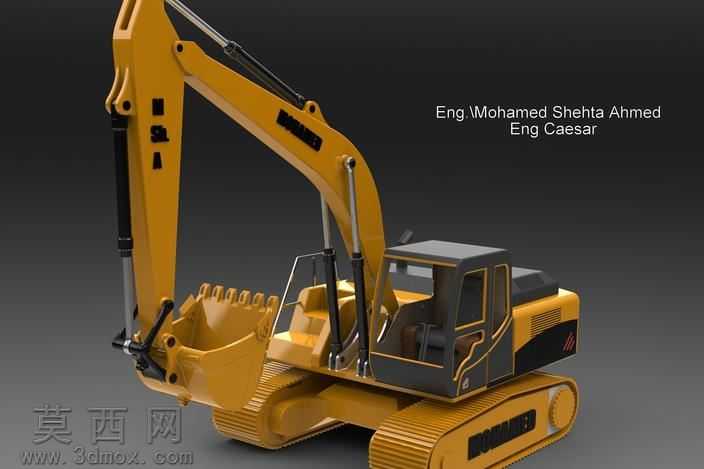

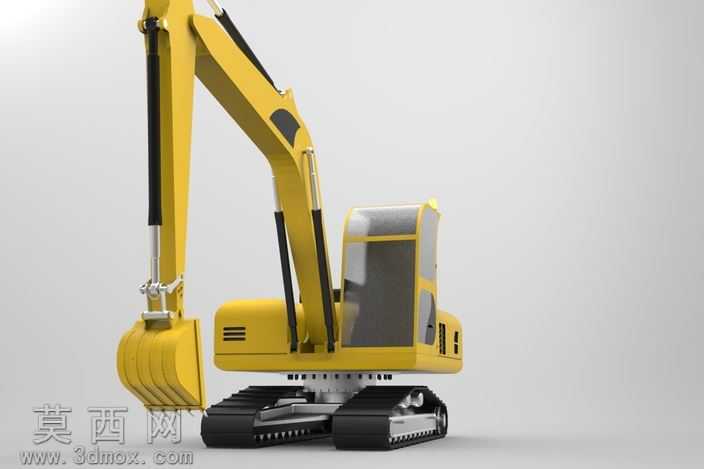

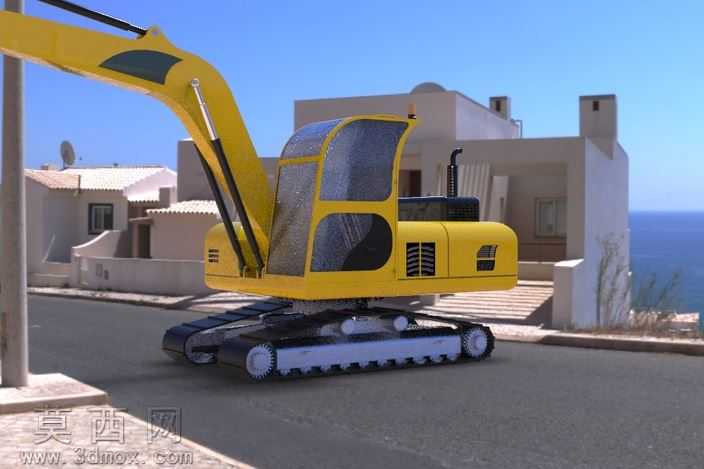

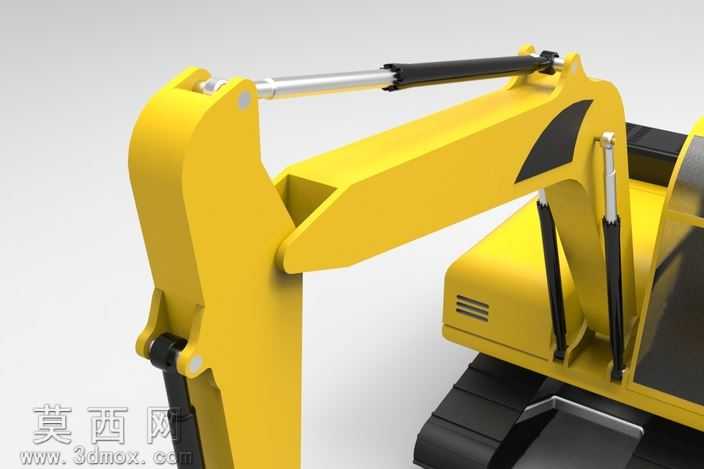

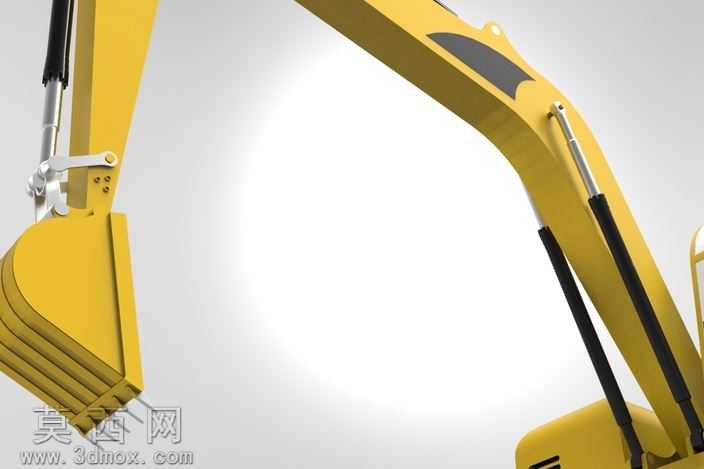

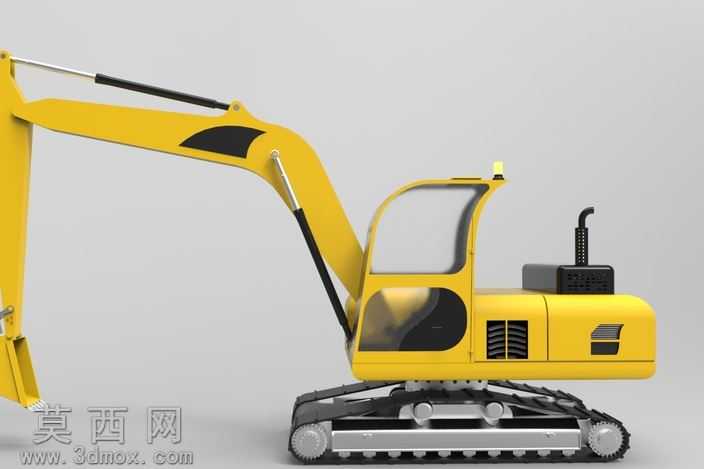

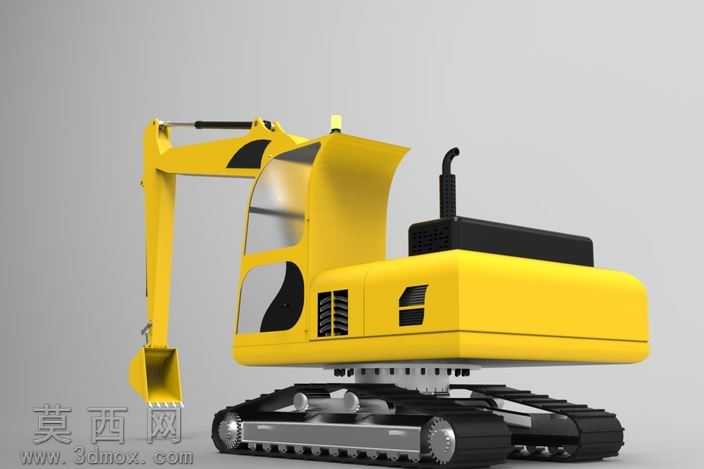

本模型为履带式挖掘机的整机三维设计成果，建模过程严格遵循真实挖掘机的结构比例与工程设计逻辑，完整还原了履带行走机构、回转平台、动臂、斗杆、铲斗、驾驶室等核心功能部件的装配关系。建模阶段以实体建模为核心，对每一处结构细节做了严谨的参数化定义：履带部分单独拆分了履带板、驱动轮、导向轮、支重轮与托链轮的独立结构，还原了履带铰接的运动逻辑，可直观展示行走机构的传动路径；工作装置部分按照真实挖掘机的液压驱动逻辑，完成了动臂与回转平台、动臂与斗杆、斗杆与铲斗的铰接副定义，各部件的转动角度范围参考真实工程设备的作业参数设置，能够模拟挖掘作业中举升、收斗、卸料的全流程动作。材质与渲染阶段，针对不同部件的真实材质属性做了精细化调整：机身主体覆盖件采用工程黄哑光金属漆材质，还原工程机械设备的漆面质感，同时添加了细微的漆面颗粒与边缘磨损效果提升真实感；履带与结构件采用高强度合金钢材质，调整金属粗糙度与反光参数，还原铸钢部件的厚重质感；驾驶室部分采用半透明钢化玻璃材质，搭配黑色工程塑料内饰框架，玻璃部分添加了轻微的环境反射与折射效果，还原真实驾驶室的视觉表现；液压管路部分采用黑色耐油橡胶材质，表面添加细微的纹理细节，区分于金属结构件的质感。设计思路上，本模型以通用型中小型履带挖掘机为原型，在保证结构完整性的前提下做了合理的简化处理，省略了对外观展示与结构演示无影响的内部细碎管线与非核心紧固件，既保留了整机的结构辨识度，又让模型整体层次清晰，便于观察各部件的装配逻辑与运动关系。模型整体装配层级清晰，各部件分组明确，可直接用于工程机械结构教学、产品外观展示、作业场景搭建等用途，能够直观展现履带式挖掘机的整体构型与核心结构特点，帮助使用者快速理解这类土方作业设备的组成逻辑与工作原理。
