STEN MKII枪械配套杂志渔结构件

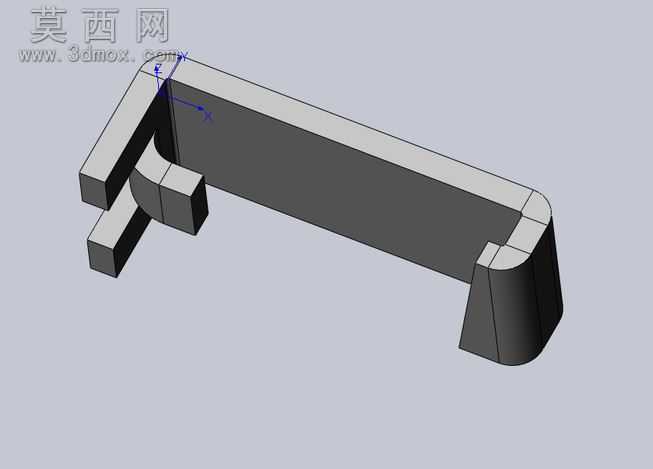

本作品为STEN MKII相关配套的杂志渔结构构件三维模型，建模阶段采用SolidWorks软件完成全参数化特征构建，全程遵循机械零件建模的基准先行原则，首先建立三个互相垂直的基准平面作为全局定位基准，再通过凸台拉伸命令生成构件的主体长条形基体，主体部分采用等壁厚的壳体结构设计，在保证结构强度的前提下尽可能降低构件整体重量，适配枪械配件轻量化的使用需求。针对构件两端的异形连接结构，建模时先绘制对应截面的闭合草图，通过拉伸切除、圆角过渡等命令逐步修整轮廓，其中一端设计为带双凸块的卡接结构，两个凸块尺寸经过精准参数约束，可与对应安装位形成稳定的卡扣配合，无需额外紧固件即可实现快速拆装；另一端设计为带圆弧过渡的支撑脚结构，圆弧面采用恒定半径圆角处理，避免应力集中的同时提升构件放置时的稳定性。材质渲染阶段，为构件赋予哑光深灰色硬质工程塑料材质，调整材质的粗糙度、反光度参数模拟枪械配件常用的玻纤增强尼龙质感，同时对卡接凸块的配合面做轻微的光泽区分，直观展示构件的装配接触面位置。结构设计上充分考虑零件的加工工艺性，所有棱角位置均添加了适配注塑生产的脱模斜度，壁厚保持均匀一致，避免注塑成型过程中出现缩痕、缺料等缺陷；各连接部位的尺寸公差按照枪械配件的装配精度要求设置，保证与对应部件装配时的间隙均匀、配合顺畅。设计思路围绕STEN MKII相关配件的实用功能展开，该构件主要用于射击运动场景下的弹匣（俗称杂志）承托限位，整体造型贴合枪械本体的轮廓线条，安装后不会额外突出过多体积影响枪械的握持操作，长条形主体的长度经过反复调整，既能够为弹匣提供足够的支撑长度避免供弹故障，又不会过度增加枪械的横向尺寸影响携行便利性。建模过程中对所有特征进行了分组管理，将主体结构、卡接结构、支撑结构分别归入不同的特征文件夹，方便后续对模型进行参数修改与结构调整，同时完成了模型的干涉检查，确认构件自身不存在特征重叠、干涉的问题，可直接导出为STEP、STL等通用格式用于后续的3D打印验证、注塑模具开模参考或者虚拟装配仿真使用。
