守望者主题笑脸徽章创意造型设计

　　做结构设计快十年，经手的工业零件、功能件数不清，偶尔也会接一些文创周边类的五金结构项目，这类产品和纯功能件的设计逻辑差异很大，既要保证结构可靠性，也要兼顾外观还原度，这次的笑脸徽章造型，就是典型的文创类五金配件设计案例。

　　先从实际应用场景说，这类徽章主要用在服饰装饰、周边收藏、活动纪念几个方向，日常会别在牛仔外套、帆布包、棒球帽的面料上，也会被收藏者放在展示盒里做陈列，所以设计的时候既要考虑别合状态下的佩戴稳定性，也要考虑静态展示时的外观完整性。和工业设备上的标识牌不同，这类徽章没有强固定的安装基准，完全依靠背面的别针结构实现固定，所以安装边界的设计核心是别针的开合行程与固定位置，不能出现别针突出刮蹭衣物或者皮肤的问题。

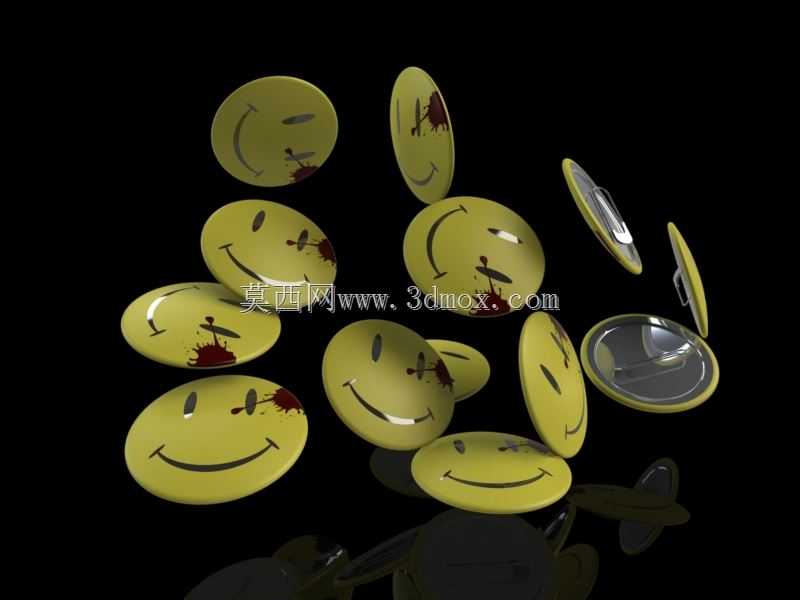

　　从功能特性来看，这款徽章采用分体式盖合结构，正面是冲压成型的笑脸表情面，背面是带别针的底座，边缘做卷边包合处理，把正面面板的毛边完全包裹在结构内部，既避免了锐边划伤的风险，也提升了整体结构的连接强度，不会因为轻微挤压就出现面板和底座脱开的问题。正面的表情细节做了凹凸冲压处理，血迹、划痕这些细节不是印刷上去的，而是通过模具冲压形成浅凹槽，再做填色烤漆处理，比平面印刷的耐磨度高很多，日常佩戴摩擦两三年也不会出现图案脱落的问题。

　　设计思路上，最初做结构拆解的时候，首先要确定徽章的整体厚度，因为要兼顾别针的安装空间和佩戴的贴合度，整体厚度控制在3.2mm，别针采用弹簧式安全别针结构，别针的针尖完全收纳在底座的锁扣内，不会出现针尖外露的情况。正面面板的材料选用0.4mm厚的马口铁，冲压成型性好，表面做电泳防锈处理，再喷黄色底漆，之后做表情细节的烤漆填色，最后覆盖一层透明保护光油，提升表面的抗刮性能。底座采用0.3mm厚的镀锌铁板，别针的固定座通过点焊固定在底座上，焊接位置做了隐藏处理，从正面完全看不到焊接痕迹，保证外观的完整性。

　　外形尺寸方面，单枚徽章的直径是45mm，这个尺寸是经过反复验证的，别在衣物上不会因为太大显得突兀，也不会因为太小看不清表情细节，边缘的卷边宽度是1.5mm，卷边的圆角半径控制在0.8mm，摸上去没有任何尖锐的棱角。安装边界上，背面别针的开合角度最大是75度，别针的有效固定长度是12mm，能够适配厚度在5mm以内的面料，不管是薄款的衬衫面料还是厚款的牛仔面料，都能牢固固定，不会出现别合后松动晃荡的情况。

　　做这类文创五金件的设计，很容易陷入只重外观忽略结构可靠性的误区，之前接触过不少同类产品，要么是卷边处理不到位边缘划手，要么是别针固定不牢用几次就脱落，还有的表面处理不到位，佩戴几个月就出现生锈掉漆的问题。在这款徽章的设计里，特意在卷边位置做了二次压合处理，卷边内部填充了少量的密封胶，既提升了面板和底座的连接强度，也能避免水汽从卷边缝隙进入内部造成基材生锈。别针的弹簧选用65Mn弹簧钢，经过淬火回火处理，弹性寿命能够达到5000次开合以上，正常使用三到五年不会出现别针弹性失效的问题。

　　另外考虑到收藏展示的需求，徽章的正面平整度控制在0.1mm以内，不会出现冲压变形导致的表面凹凸不平，放在展示架上的时候，光线照射下的反光均匀，不会因为表面变形出现光影杂乱的问题。不同表情的徽章在结构上做了通用化设计，除了正面的冲压模具不同，底座、别针、卷边结构完全通用，能够有效降低开模成本，批量生产的时候不需要频繁更换底座的冲压模具和点焊工装，生产效率能够提升30%以上。

　　实际打样测试的时候，特意做了拉力测试，别针和底座的焊接点能够承受20N的拉力不脱落，完全满足日常佩戴的拉扯强度要求；表面的烤漆层做了百格测试，附着力达到4B以上，日常摩擦不会出现漆层脱落；盐雾测试能够达到48小时不生锈，就算是在南方潮湿的环境下佩戴，也不会短时间内出现锈迹。和纯工业五金件不同，这类产品的设计需要在外观细节和结构可靠性之间找到平衡，不能为了追求细节还原把结构做的太复杂提升成本，也不能为了压缩成本牺牲外观的还原度和使用的耐久性。
