经典直板摩托罗拉C200手机外观结构建模

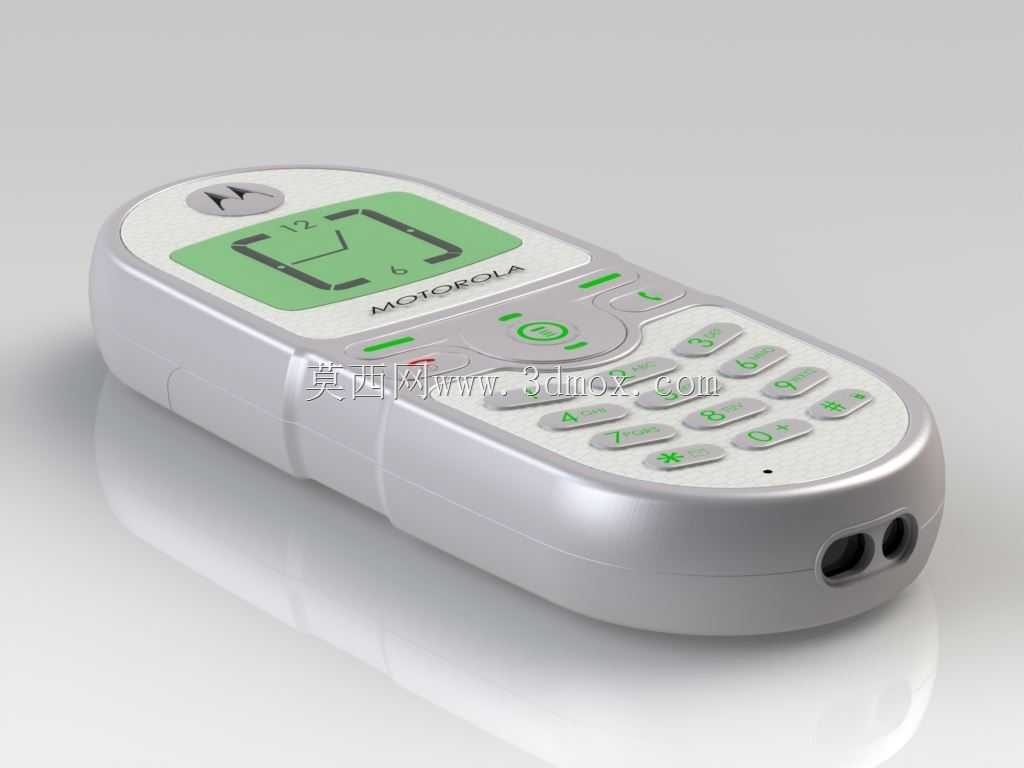

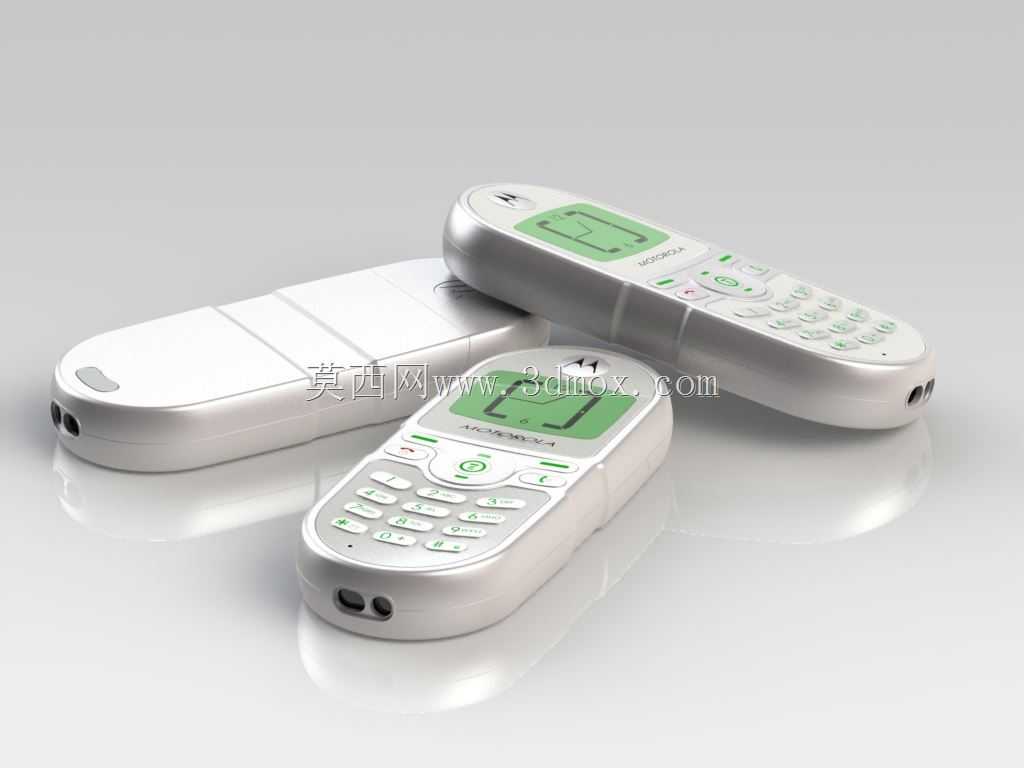

　　本次建模还原的是直板功能手机的典型结构形态，这类设备在移动通讯普及初期承担了个人语音通讯、短信息收发的核心功能，即便在当下，这类长续航、操作逻辑简单的直板设备依旧在特定场景有应用空间，比如户外作业备用通讯终端、老年群体使用的简易通讯设备、涉密场景下无智能模块的专用通讯载体等，其结构设计逻辑对当下手持类数码产品的可靠性设计依旧有参考价值。从结构设计思路来看，这款直板机型采用一体化前壳+后壳的卡扣装配方案，整机轮廓做了大圆角过渡处理，握持时边缘不会硌手，符合手持设备的人机工程要求，机身整体为长条形布局，宽度控制在单手握持时拇指可覆盖全部按键区域的尺寸，厚度方向做了弧形收边，贴合手掌自然握持的曲面形态，降低长时间持握的疲劳感。

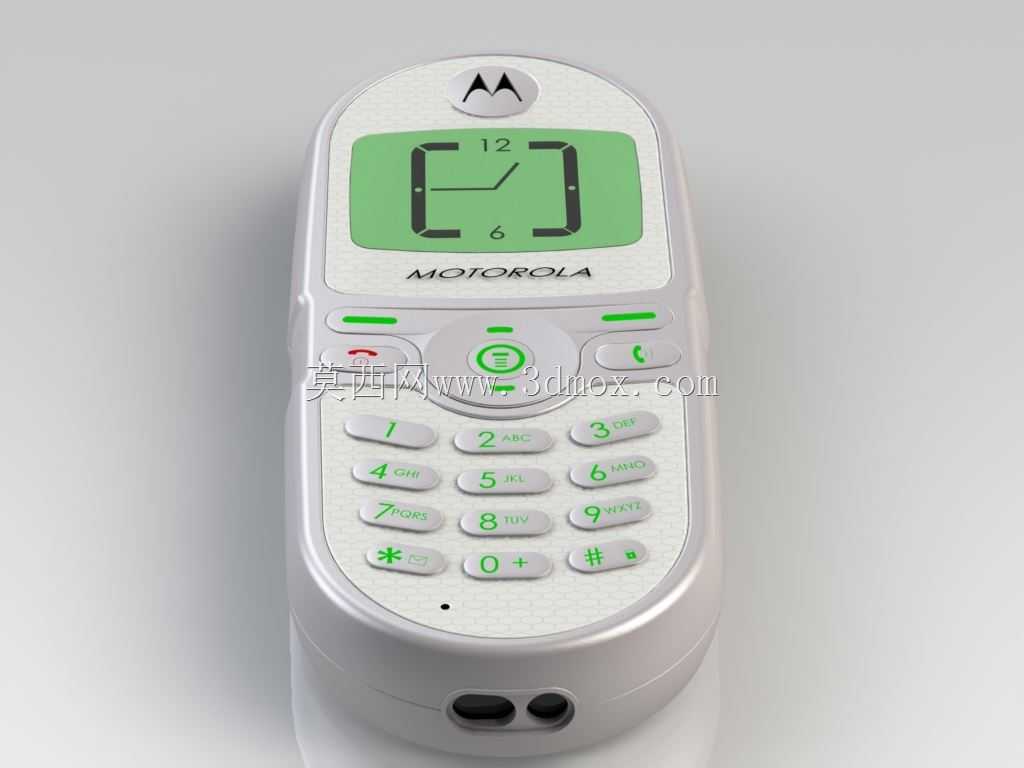

　　正面区域分为上下两个功能区，上部为显示窗口，采用下沉式屏幕安装结构，屏幕周边的前壳凸起可以形成防护边，当手机正面朝下放置时，屏幕表面不会直接接触接触面，避免屏幕被刮擦或挤压破损，屏幕下方的品牌标识区域采用模内注塑的工艺实现，标识与壳体一体化，不会因为长期摩擦出现标识脱落的问题。下部的按键区域采用独立橡胶按键+PCB板载触点的结构方案，数字按键按照三列四行的标准布局排列，每个按键的凸起高度控制在1.2mm左右，按键表面做了内凹的弧面处理，贴合指腹形态，按压时的反馈行程在0.3-0.5mm区间，既保证按压的清晰反馈，又避免行程过大导致按键进灰或者结构松动；功能导航键设置在数字按键上方，采用环形导航键+中心确认键的组合布局，通话挂机、接听按键分置导航键两侧，按键配色采用与机身形成对比的绿色、红色标识，用户可以快速识别功能按键，降低误触概率。机身顶部没有设置额外的接口，底部设置了两个圆形开孔，分别为充电接口与耳机麦克风共用接口，开孔边缘做了倒角处理，避免插头插拔时刮伤线材表面，接口内部设置了防水胶圈的安装槽位，可以实现基础的生活防泼溅能力，应对日常使用时的汗水、零星溅水场景。机身背部为光滑的一体式后壳，后壳与前壳的配合面设置了一圈密封筋，装配后筋位压合在壳体的密封胶条上，可以减少灰尘进入机身内部的路径，电池仓设置在后壳内部，采用卡扣式电池固定结构，不需要额外螺丝即可完成电池更换，适合无工具场景下的电池替换操作。从建模的细节处理来看，

　　整机的分型面设置在机身侧面的中线上，分型线做了0.1mm的错位匹配处理，模拟实际注塑生产时的壳体配合间隙，按键与壳体的配合间隙控制在0.15mm，既保证按键可以顺畅按压，又不会出现间隙过大晃动感明显的问题；机身表面的质感处理分为两个区域，前壳按键周边区域采用细晒纹的哑光质感，避免手持时留下明显指纹，机身侧边框采用高光倒角处理，提升整机的精致感，屏幕表面采用高透明的抛光质感，模拟玻璃盖板的光学效果。这类直板功能机的结构设计核心是在有限的尺寸空间内，平衡可靠性、握持手感与操作便利性，没有多余的装饰结构，所有外观特征都服务于实际使用需求，比如边角的大圆角不只是美观考虑，更是为了降低手机跌落时的应力集中，减少壳体开裂的概率；

　　按键的布局间距经过反复调整，保证盲操作时的识别准确率，用户不需要看键盘即可完成拨号、短信输入操作；整机的重量控制在80g左右，长时间放在口袋里也不会有明显的坠重感。在建模过程中，需要重点关注各个部件的装配干涉问题，比如按键的行程范围内不能有壳体结构阻挡，屏幕安装时的定位柱与屏幕定位孔的配合公差要控制在合理范围，避免屏幕安装后出现偏移，后壳的卡扣位置要均匀分布在机身四周，保证装配后壳体的缝隙均匀，不会出现局部翘起的问题。这类经典机型的结构建模，不仅是还原外观形态，更重要的是还原其背后的设计逻辑，理解手持通讯设备在功能优先的设计导向下，如何通过结构优化提升使用体验与产品可靠性，这些设计逻辑可以平移到当下的手持终端、工业手持机、专用通讯设备的结构设计中，比如工业手持PDA的按键布局、防护结构设计，都可以参考这类成熟直板机型的设计经验，减少设计试错成本。
