龙形艺术齿轮装饰摆件三维结构

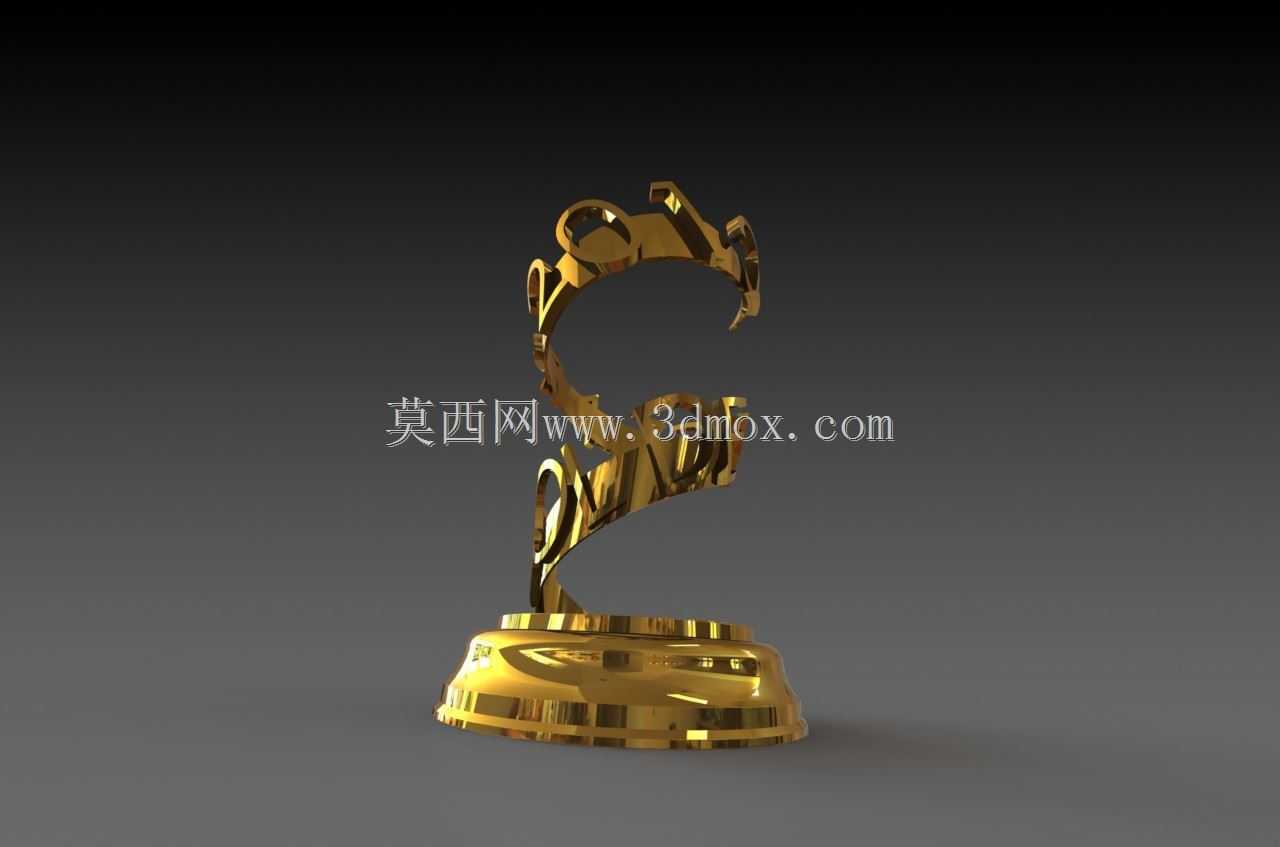

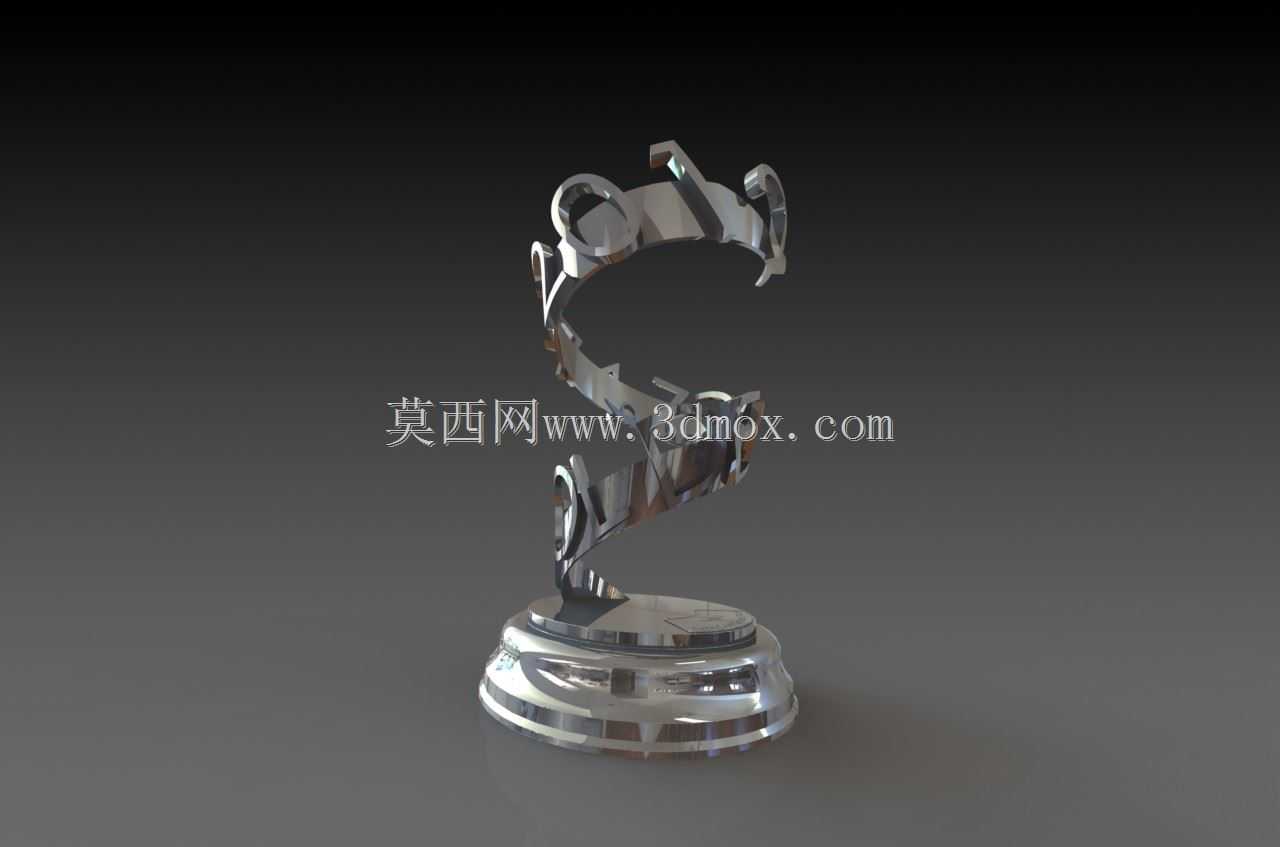

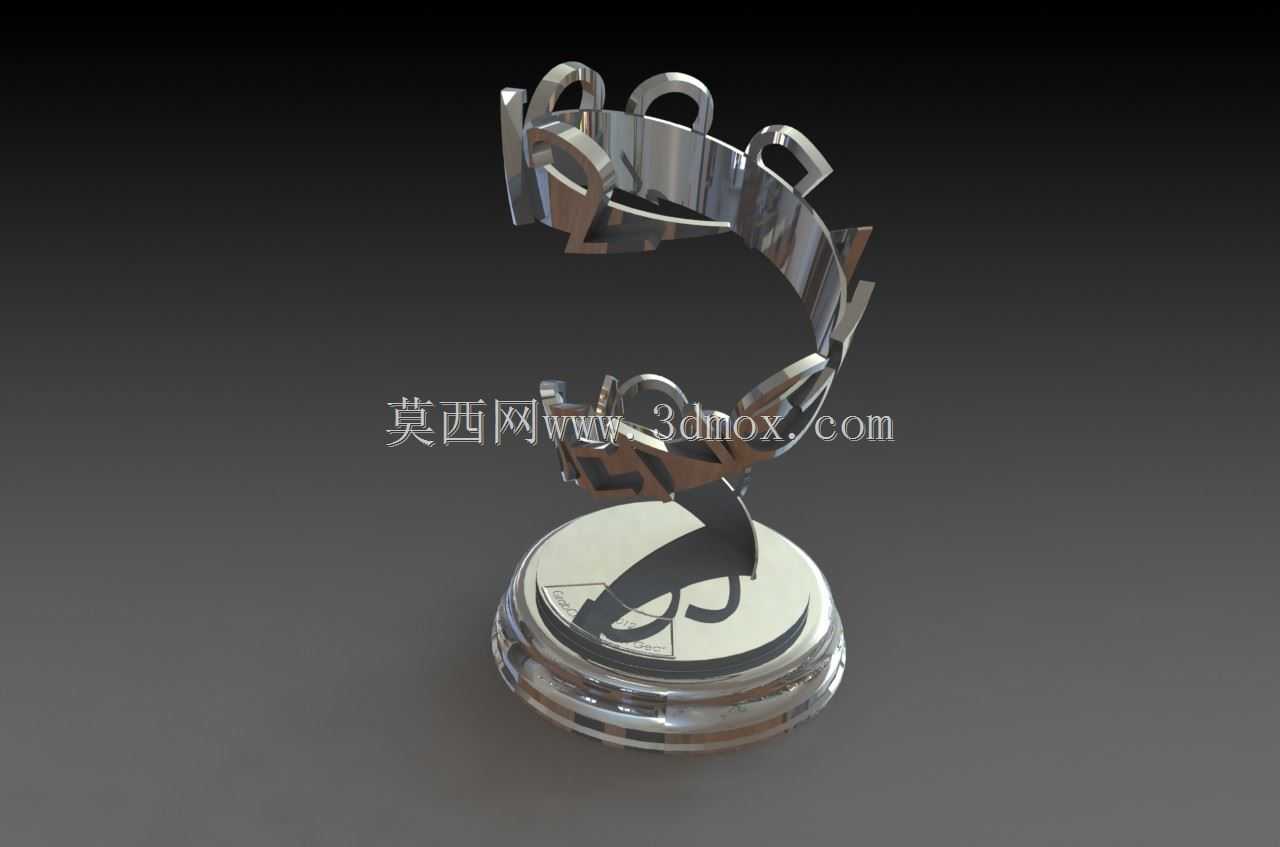

　　该造型将齿轮传动的工业属性与东方龙形意象做了融合设计，底座部分采用类奖杯的宽底稳定结构，底部直径控制在120mm区间，整体高度约280mm，放置在桌面、展台时无需额外固定结构，自身重心落在底座几何中心范围内，倾斜15度范围内不会发生倾覆，适配展会陈列、办公桌面装饰、工业主题活动纪念摆件等场景。从结构设计逻辑来看，整体拆分三个独立装配段：底部基座段、中部螺旋支撑段、顶部龙形冠段，各段之间采用止口定位配合，配合面公差取H7/g6间隙配合，既保证组装时的对位精度，也方便后期做表面处理分色作业。中部螺旋段并非单纯的装饰曲面，其截面轮廓参考了渐开线齿轮的齿形曲率做延伸变形，每一段螺旋升角控制在18度，曲面过渡处的圆角半径统一取3mm，

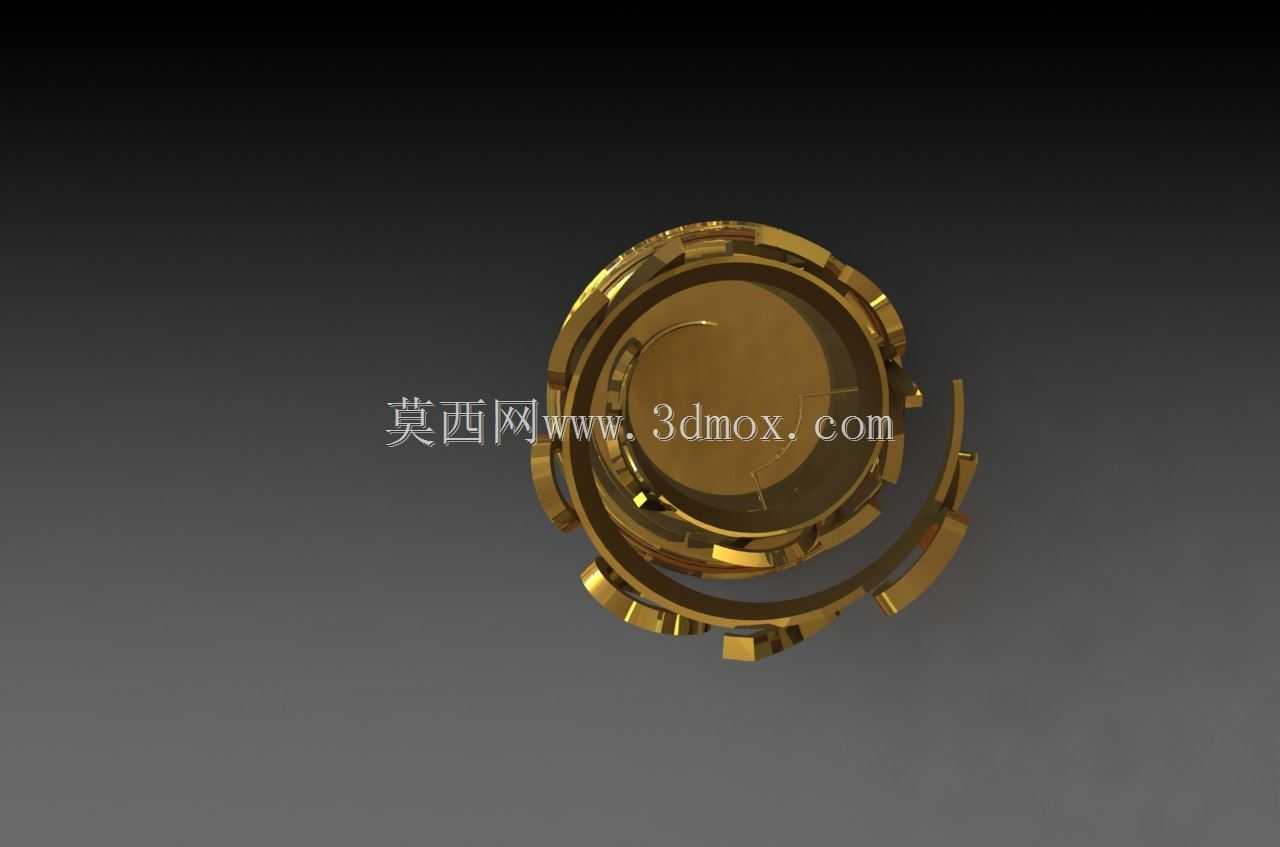

　　避免加工时出现应力集中点，若采用金属铸造工艺生产，该圆角参数也能满足铸造拔模斜度要求，不会出现充型不满的缺陷。顶部龙形冠段的轮廓提取了传统龙形的卷尾、翘角特征，同时将齿轮的齿形特征嵌入到轮廓边缘，每一处外凸齿的齿顶厚控制在2mm，齿根圆角取1mm，既保留齿轮的工业识别度，也避免尖锐边角带来的磕碰风险。表面处理层面，整体做高亮镀金质感的效果预设，曲面的反光角度经过反复调整，基座部分做了一圈环形凹槽设计，凹槽深度2mm，宽度5mm，既可以作为装饰线条分割基座的单调平面，也能在摆放时容纳少量积灰，降低日常清洁的维护频率。从实际使用场景出发，该结构除了作为静态装饰摆件，也可在基座内部预留直径40mm、深度20mm的空腔，

　　用于放置小型电子纪念芯片、NFC标签等构件，作为工业赛事纪念奖品时，可内置获奖信息存储模块，拓展实用属性。建模过程中，所有曲面均采用G2连续过渡，不存在碎面、尖角收敛问题，若后续需要做3D打印手板，可直接导出STL格式做切片处理，无需额外修复几何错误；若采用CNC精雕工艺加工，曲面的走刀路径可顺着螺旋升角方向排布，减少接刀痕的产生，降低后期抛光的工作量。安装边界方面，底座底部预留三个M4的螺纹孔安装位，孔位呈120度均匀分布，距离底座中心45mm，若需要将摆件固定在展台、设备外壳上，可通过这三个螺纹孔做锁紧固定，无需额外打孔破坏摆件自身结构。整体重量控制在1.2kg左右，若采用锌合金压铸工艺生产，壁厚统一取2.5mm，

　　既保证结构强度，也不会过重导致搬运不便；若采用光敏树脂3D打印制作，壁厚取2mm即可满足摆放的强度需求，不会出现受压变形的问题。设计过程中特意规避了复杂的内部镂空结构，除了预留的功能空腔外，其余部分均为实体结构，避免薄壁结构在运输过程中发生断裂，同时也降低了不同加工工艺的生产门槛，不管是小批量3D打印定制，还是开模批量压铸生产，都能适配对应的工艺要求。
