笔式精密修边刻刀结构设计

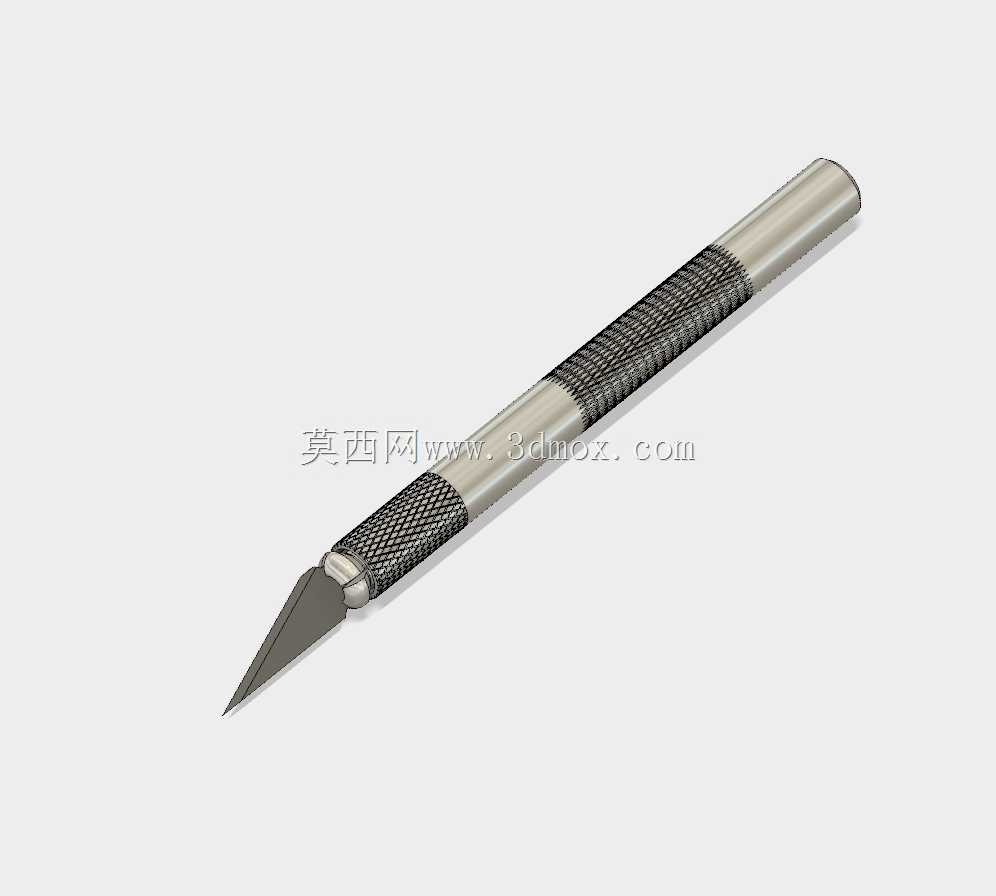

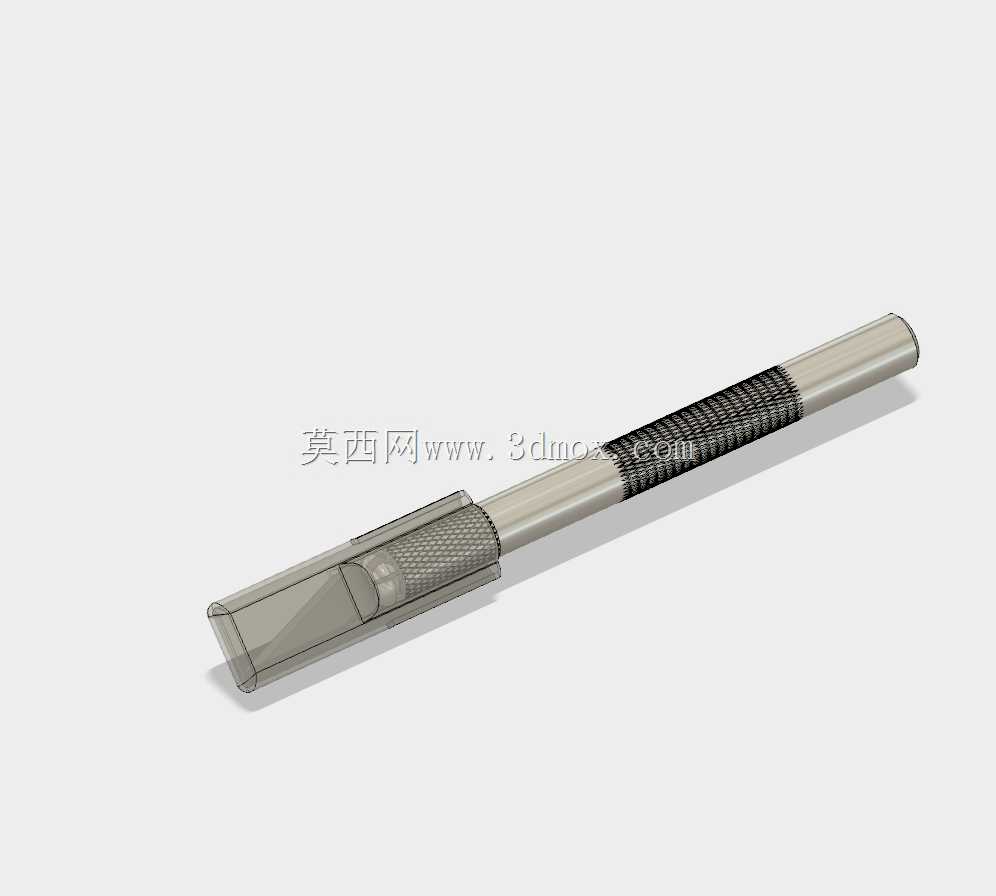

　　这款笔式结构的精密切削刀具，最初是为实验室传感器装配工位的精细修配作业开发的，在电子元器件引脚修整、柔性线路板毛边剔除、精密试样裁切、小尺寸工装修配等场景中，这类手持刀具的操作精度直接影响装配良率，相比普通美工刀，它的握持稳定性和切削可控性要高出一个量级。从结构设计逻辑来看，整体采用笔式握持构型，完全贴合人手捏持笔具的发力习惯，长时间精细操作时不易产生手部疲劳，刀身主体分为笔帽、刀杆握持段、刀片装夹段三个核心部分，笔帽采用透明工程塑料材质，既可以在刀具闲置时完全罩住外露刀片避免误伤，也能通过透明材质直观观察刀片收纳状态，避免笔帽未扣合到位的安全隐患。刀杆的握持区域做了滚花纹理处理，滚花的齿距和深度经过反复调试，

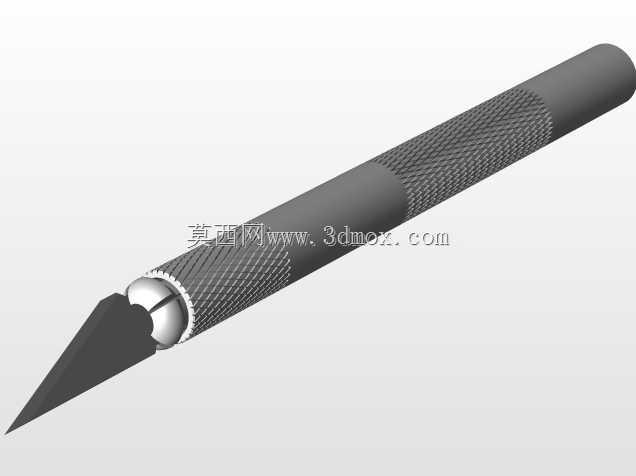

　　既不会因为纹理过深硌手，也能保证手上沾有少量装配用润滑脂、无尘擦拭液时依然有足够的摩擦力，不会出现操作时打滑的问题。刀片装夹段采用弹性夹头结构，更换刀片时只需要旋松端部的锁紧套，就可以快速替换不同角度的刀片，适配刮削、裁切、刻线等不同作业需求，装夹后刀片的径向跳动量控制在0.02mm以内，保证切削时刀刃不会出现偏摆，避免裁切边缘出现毛刺。从安装边界和尺寸适配来看，整刀收纳后的长度与普通书写钢笔接近，可以直接放入常规的工具笔袋、工装胸前口袋，不会占用过多工具收纳空间，刀身的直径控制在10mm左右，刚好适配成年人拇指与食指的捏持直径范围，操作时可以通过手指的微小转动调整刀刃的切削角度，完成0.1mm级别的精细修边作业。在实际产线应用中，

　　这类精密刀具除了传感器装配场景，在精密量具修配、3D打印样件后处理、薄壁塑料件浇口修整、纸质试样裁切等场景都有广泛应用，设计时特意将刀身的重心设置在握持段靠前1/3的位置，操作时不需要额外施加向下的压力，依靠刀身自重和手指的轻微发力就能完成切削，避免力度过大切坏待加工的精密工件。刀片的伸出长度可以通过锁紧套的旋合程度微调，针对不同厚度的加工材料，可以调整对应的刀刃伸出量，比如处理厚度0.1mm的铜箔引脚时，刀片伸出量控制在1mm以内就能避免切到下方的基材，处理厚度1mm的塑料样件时，将伸出量调整到3mm即可完成一次切断，不需要反复划切。笔帽与刀杆的配合采用卡扣式结构，扣合到位后会有清晰的触感反馈，即使刀具从1.

　　2m的工作台高度意外掉落，笔帽也不会松脱导致刀片外露，降低车间作业的安全风险，刀杆尾部做了平整处理，可以竖直放置在工作台的工具架上，拿取时比平放的刀具更方便，也避免刀刃接触工作台面造成磨损。不同于普通一次性美工刀的薄壁刀身设计，这款刀具的刀杆采用金属材质加工，整体刚性足够，在进行小力度的刮削作业时，刀身不会出现弯曲变形，保证切削力可以稳定传递到刀刃位置，对于需要控制切削深度的作业场景，操作者可以通过手指感知刀刃的受力反馈，精准控制刮削的厚度，不会出现过切的问题。
