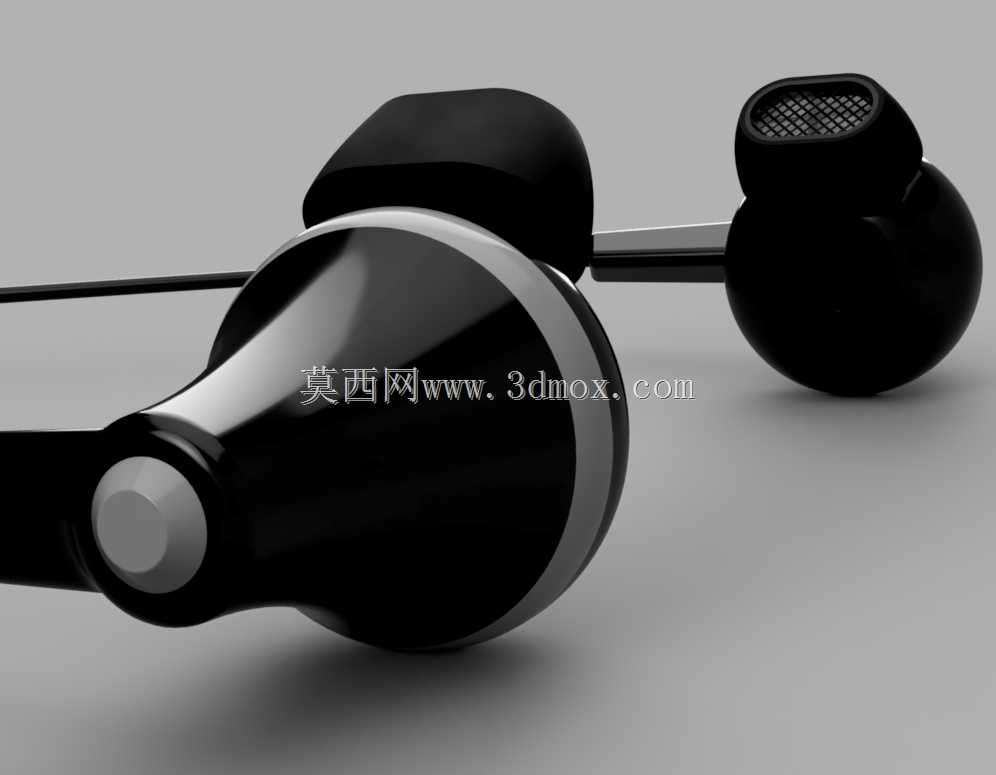

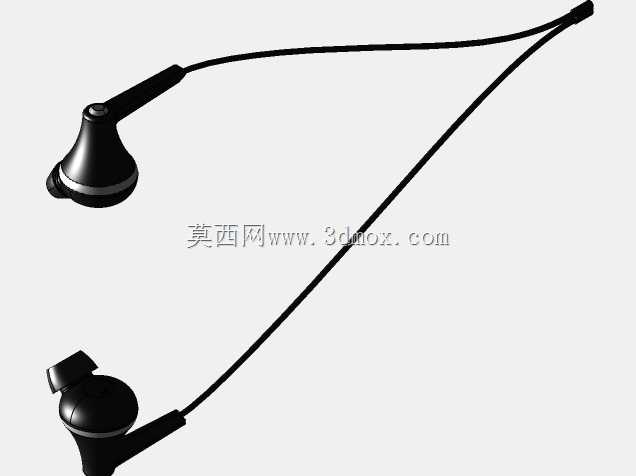

入耳式耳塞结构外观三维设计

　　这款入耳式耳塞的三维结构设计，首先围绕日常通勤、运动场景、办公私密听音等核心使用场景展开，在结构排布上充分考虑耳道贴合度与长时间佩戴的舒适度。从实际用途来看，该产品作为个人音频输出终端部件，既要完成电声转换后的声音传导，也要兼顾佩戴时的物理稳固性，避免日常走动、小幅运动过程中出现滑落问题。设计过程中，首先对入耳段的弧度做了反复拟合，参考亚洲人群常见耳道轮廓数据，将耳塞入耳部分的倾斜角度设置为17度，刚好匹配耳甲腔与耳道入口的自然夹角，减少佩戴时的异物撑胀感。出声孔位置的网罩结构做了内嵌式设计，网面采用微穿孔排布，既可以阻挡耳道分泌物进入腔体内部损坏发声单元，也不会对高频声波的传导造成额外衰减，出声孔的端面做了0.2mm的圆角过渡，

　　避免硬质边缘接触耳道皮肤造成磨损。耳塞腔体的主体部分采用流线型收腰设计，腔体最大直径控制在13.2mm，整体长度从出声孔端面到腔体尾部为18.7mm，这个尺寸边界可以保证大部分用户佩戴时，腔体尾部不会突出耳郭过多，侧卧时也不会产生明显的硌压感。腔体外壳的分模线设置在腔体侧面的弧面切线位置，合模后产生的细微飞边可以通过后续抛光处理完全消除，不会在外观面留下明显拼接痕迹。尾部的出线位置做了应力缓冲结构，线材与腔体衔接处采用软胶包覆的锥形过渡段，长度为4.5mm，可以分散线材弯折时的应力集中点，避免日常使用中线材反复弯折导致的内部线芯断裂问题。在内部结构预留上，腔体内部划分了独立的单元安装仓、走线槽与泄压孔位，发声单元的安装座做了0.

　　1mm的公差预留，方便装配时的点胶固定，泄压孔设置在腔体尾部的隐蔽位置，平衡腔体内部与外界的气压差，减少低频段的闷塞感，提升听音时的通透度。外观表面处理上，腔体外壳采用高光镜面效果，边缘处做了一圈0.8mm宽的哑光装饰圈，区分不同材质的视觉层次，耳塞的硅胶套安装位做了环形卡槽结构，适配不同尺寸的硅胶耳塞套，用户可以根据自身耳道大小更换配套的耳塞套，卡槽的深度设置为1.2mm，保证硅胶套安装后不会轻易脱落，同时拆卸更换时不需要过大的力度。从安装边界来看，整个耳塞的外轮廓没有尖锐凸起，所有边角都做了R0.3以上的圆角处理，放入充电盒或者收纳袋时不会刮蹭其他物品，腔体尾部的过线孔内径为2.3mm，适配常规线径的耳机线材，

　　装配时线材可以顺利穿过并与内部单元完成焊接。在结构强度方面，腔体外壳的壁厚均匀控制在1.2mm，既可以保证外壳的抗摔抗挤压能力，也不会因为壁厚过大导致整体重量超标，单只耳塞的不含线材重量控制在5g以内，长时间佩戴不会对耳郭造成额外的负重感。设计过程中还考虑了批量生产的脱模可行性，所有外观面的脱模斜度设置为1.5度，内部安装结构的脱模斜度不小于1度，避免注塑生产时出现粘模、拉伤等问题，减少生产过程中的不良率。出声网的安装槽深度设置为0.5mm，网片安装后与外壳端面齐平，不会出现凸起或者凹陷的问题，保证外观的整体性。
