生产线安全警卫传感检测装置结构设计

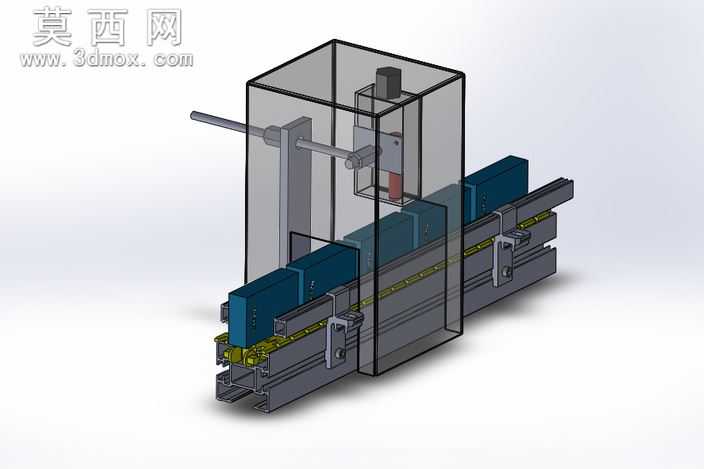

本模型采用SolidWorks进行全参数化三维建模，整体围绕输送线在线检测的安全防护需求展开设计，完整还原了安全警卫传感装置的装配结构与安装适配逻辑。建模过程中优先遵循模块化设计思路，将整体结构拆分为输送承载单元、传感安装防护单元、触发执行单元三个独立模块，各模块间通过标准紧固件完成装配约束，既保证了结构的可拆装性，也为后续的参数调整与结构迭代预留了充足空间。渲染阶段采用半透明亚克力材质表现防护外罩，清晰展现内部的传感元件、传动连杆与触发块的装配位置关系，输送线导轨、型材支架部分采用磨砂金属材质还原工业铝型材的真实质感，检测工位的待检测工件采用哑光工程塑料材质区分，通过光影层次突出各部件的装配层级与空间位置，避免不同结构件出现视觉混淆。结构设计上，防护外罩采用封闭式框架结构，通过折弯钣金件与铝型材拼接成型，可有效隔绝生产现场的粉尘、切削液飞溅对内部传感元件的干扰，延长传感器的使用寿命；传感触发机构采用横向连杆传动结构，当输送线上的工件到达检测工位时，会推动接触摆臂带动横向连杆位移，进而触发内部的传感元件输出检测信号，同时配套设置了可调式限位结构，可根据不同规格的工件尺寸调整触发行程，适配多规格产品的在线检测需求；底部输送单元采用标准倍速链导轨结构，配套设置了工件定位夹块，可保证工件经过检测工位时的位置一致性，避免因工件偏移导致的检测误判。设计过程中充分考虑了装置的现场安装适配性，整体安装支架预留了多组可调腰型孔，可根据现场输送线的实际高度调整传感装置的安装位置，无需对现有输送线进行大规模改造即可完成加装，内部走线预留了专用的走线槽空间，可将传感线缆规整收纳，避免生产过程中线缆剐蹭导致的信号故障。各运动部件间均预留了合理的装配间隙，避免长期运行过程中出现卡滞问题，所有标准件均采用国标通用规格，降低后续的维护更换成本。
