滚子上倾斜式输送导辊装置结构

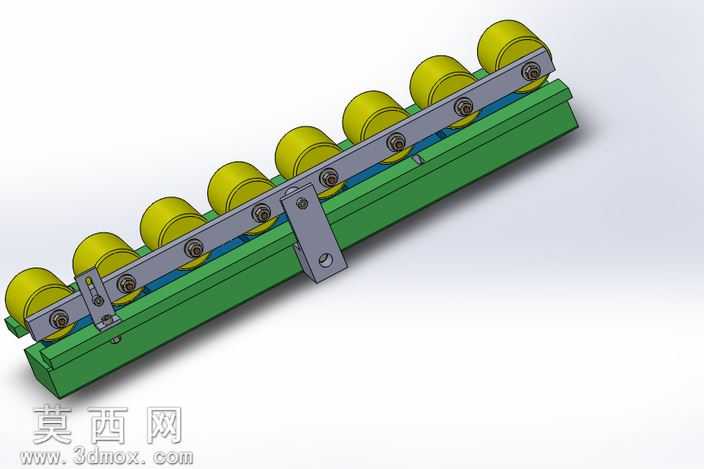

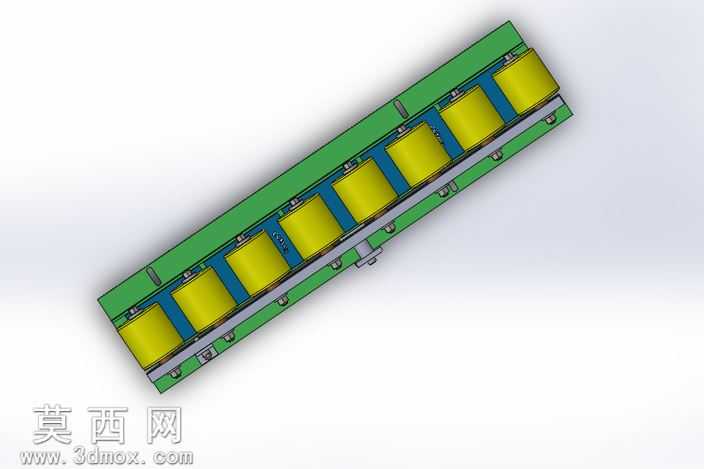

本作品为滚子上倾斜式输送机的导辊支撑装置三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配逻辑，对每一个组成零件都进行了独立的特征构建，确保各部件尺寸配合公差符合实际生产装配要求。模型整体采用倾斜排布的结构设计，底部为绿色涂装的型材支撑基座，作为整套装置的承载基础，基座上通过螺栓紧固安装长条形金属安装梁，安装梁上等距排布多组黄色聚氨酯材质的导辊，每只导辊都通过独立的转轴与安装梁连接，可绕转轴自由转动，为输送过程中的物料提供顺滑的滚动导向支撑。安装梁的两端设置有灰色金属材质的固定支架，支架上开设多组安装定位孔，可实现整套导辊装置与输送机主机架的快速定位连接，同时可根据输送角度需求调整安装位置，适配不同倾斜角度的输送工况。材质渲染阶段，针对不同部件的实际材质属性分别配置了对应的材质参数：支撑基座采用哑光绿色喷塑金属材质，还原工业型材的表面质感；安装梁与固定支架采用银灰色冷轧钢材质，添加了细微的金属磨砂纹理与边缘倒角反光效果，凸显机加工零件的精度质感；导辊部分采用淡黄色聚氨酯包胶材质，设置了适度的漫反射与低反光参数，还原包胶辊轮的防滑表面特性。设计思路围绕倾斜输送场景的实际需求展开，等距排布的导辊可有效降低物料输送过程中的滑动摩擦阻力，倾斜的安装角度可配合重力实现物料的无动力辅助输送，两端的可调支架可灵活适配不同宽度、不同输送倾角的输送机改造需求，整套装置结构紧凑，零件无冗余设计，所有标准件均采用通用规格，便于后期的维护与易损件更换，模型装配关系完整，无干涉错配问题，可直接用于输送机的方案设计演示、结构校核以及生产加工参考。
