带出线线缆的工业压力传感组件三维设计

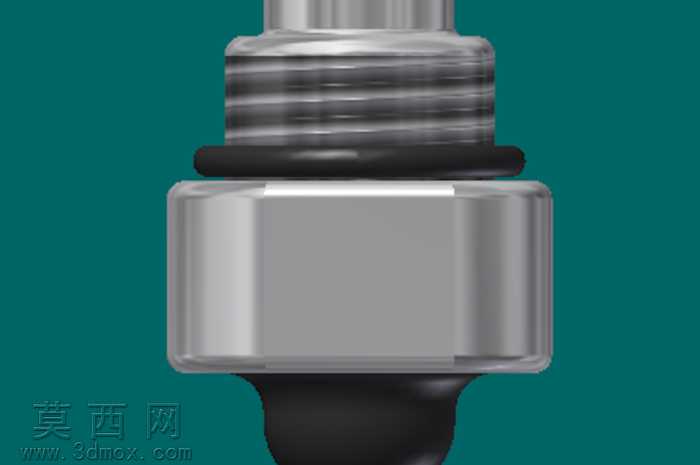

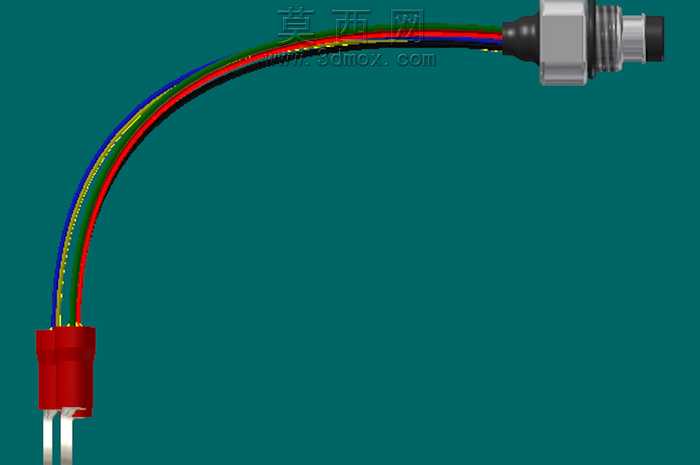

本作品为工业用压力传感器的三维建模设计成果，建模过程依托三维设计软件完成全参数化构建，完整还原了压力传感器的实体结构与细节特征。建模阶段首先梳理压力传感器的功能结构逻辑，将整体拆分为传感检测端头、金属连接壳体、多芯出线线缆、端部接线端子四个核心模块，逐一完成各模块的特征绘制：传感检测端头采用红色绝缘塑壳结构，建模时通过拉伸、倒角特征还原塑壳的包裹形态，精准刻画端头处的引脚伸出结构，还原引脚与塑壳的装配位置关系；金属连接壳体部分通过旋转、切除特征构建六角旋拧结构与螺纹连接段，还原金属壳体的阶梯式外形，同时刻画壳体表面的防滑纹理与接口密封结构，还原工业传感器的装配适配特征；多芯出线线缆部分采用扫掠特征完成线缆的自然弯曲形态建模，内部区分红、绿、蓝、黑四色芯线，外部包裹黑色绝缘护套，还原线缆与传感器壳体衔接处的密封护套结构，通过材质参数区分不同芯线的绝缘层色彩与护套的哑光橡胶质感；端部接线端子部分还原插针式连接结构，刻画端子与芯线的压接衔接细节。渲染阶段针对不同部件匹配对应材质参数：金属壳体赋予磨砂金属材质，调整金属粗糙度与反射参数还原工业金属件的哑光质感；塑壳部件赋予硬质工程塑料材质，调整漫反射参数还原红色塑壳的色彩饱和度；线缆部分赋予软质橡胶材质，添加轻微的凹凸纹理模拟线缆外皮的细微质感；芯线部分分别赋予对应色彩的绝缘塑料材质，区分不同线芯的视觉特征。设计过程中严格遵循工业压力传感器的实际尺寸比例，确保各部件的装配间隙、衔接位置符合真实产品的装配逻辑，既还原了产品的外观形态，也保留了内部结构的装配合理性，可用于工控系统教学演示、设备装配模拟、产品选型参考等场景，完整呈现了出线式压力传感器的结构特征与工业设计细节。
