Skol beats啤酒瓶外观结构三维设计

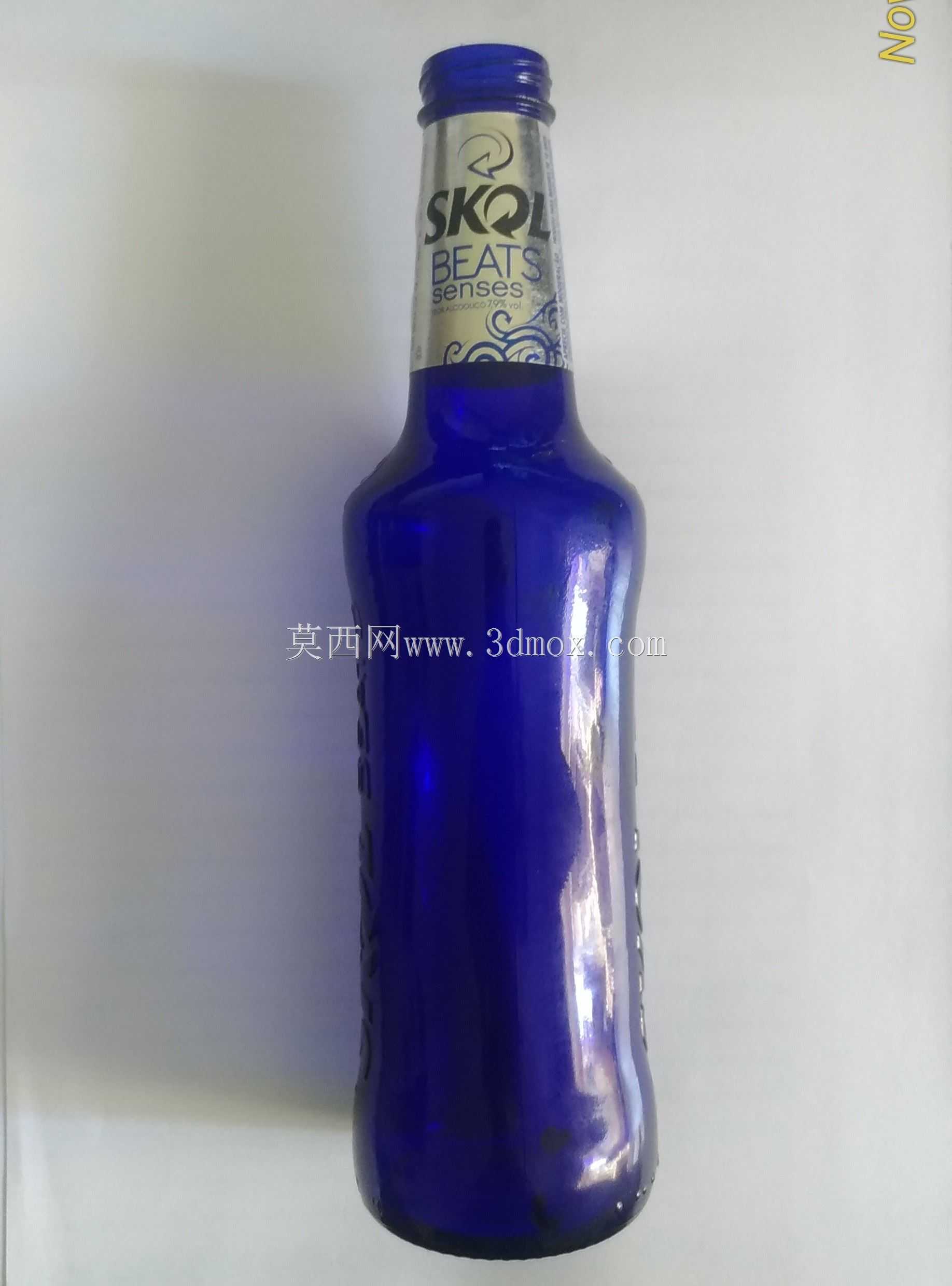

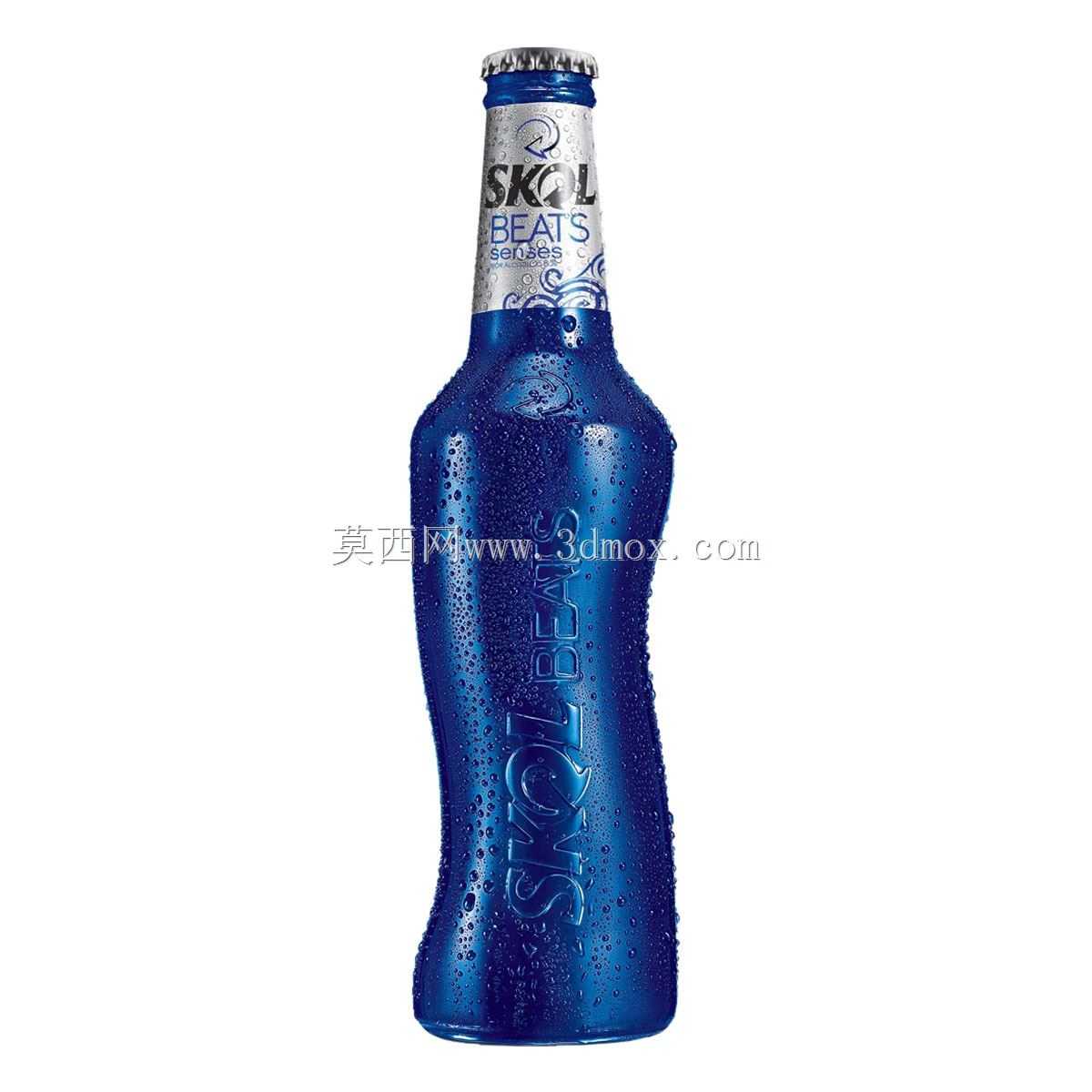

　　在快消品包装结构开发环节，玻璃啤酒瓶的三维建模是衔接外观创意与量产落地的核心步骤，本次完成的Skol beats系列啤酒瓶三维结构，完全围绕玻璃吹制工艺约束、终端陈列需求、消费者握持体验三个核心维度展开设计。从终端应用场景来看，该款瓶型主要面向夜场、潮流餐饮渠道的年轻消费群体，因此在结构设计上打破了常规啤酒瓶的直筒对称造型，瓶身采用非对称曲面过渡，靠近标签区域的曲面做了微弧收窄处理，既能够在堆叠陈列时形成差异化的视觉识别点，也能让消费者单手握持时手指自然贴合曲面弧度，减少玻璃表面凝露状态下的滑脱概率。从功能特性层面考量，瓶身壁厚遵循玻璃容器的均匀壁厚原则，整体壁厚控制在3.2mm±0.2mm区间，瓶口位置采用标准皇冠盖压合结构，

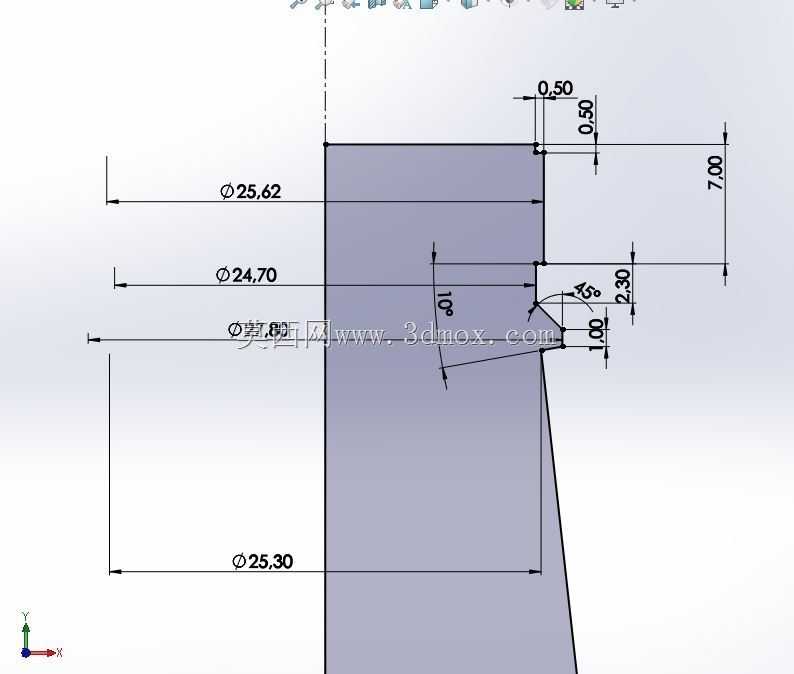

　　封口螺纹段的尺寸公差严格匹配现有啤酒灌装线的压盖工装参数，无需对现有产线做硬件调整即可直接适配量产，瓶底位置做了内凹式防滑底设计，凹陷深度为8mm，底圈设置12个均匀分布的微凸防滑点，既能够提升玻璃瓶放置时的稳定性，也能减少灌装输送过程中瓶底与输送导轨的硬接触磨损，降低生产环节的爆瓶率。设计过程中首先对瓶身的曲面连续性做了反复校验，所有过渡曲面均达到G2连续标准，避免玻璃吹制过程中出现壁厚不均、应力集中的问题，瓶身的标签粘贴区域做了0.15mm的微凹平面处理，保证不干胶标签粘贴后不会出现边缘起翘、贴合不平整的问题，同时该区域的曲面弧度与标签的弯曲曲率完全匹配，贴标过程中不会产生褶皱。从安装与适配边界来看，

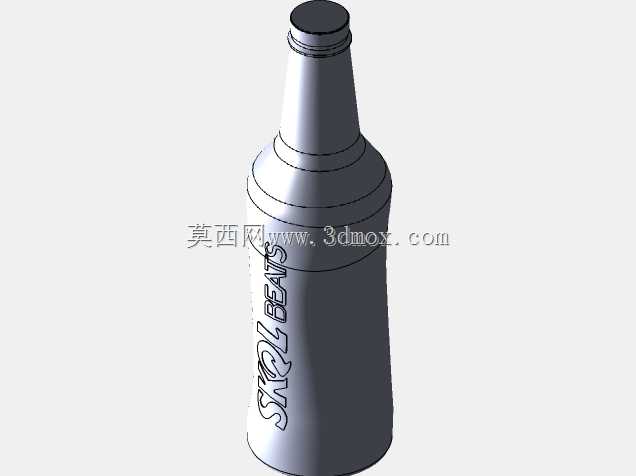

　　该瓶型的整体高度为265mm，瓶身最大直径为72mm，能够适配市面上主流的啤酒周转箱、冷藏展示柜格口尺寸，单瓶满载重量控制在580g以内，符合物流运输环节的单箱重量管控要求，瓶口内径尺寸为16.5mm，能够适配常规的啤酒灌装头流速参数，保证灌装效率不会因为瓶型结构调整出现下降。针对夜场渠道的使用场景，瓶身的曲面反光角度做了专门优化，在酒吧环境的多光源照射下，瓶身的曲面能够形成均匀的反光带，强化产品的视觉辨识度，同时瓶身的重心位置设置在瓶高1/3处，即使在倾斜放置的状态下也不容易倾倒，减少终端使用过程中的洒漏风险。建模过程中对玻璃成型的拔模角度做了逐一校验，所有外表面的拔模角度均不小于3°，保证吹制成型后模具能够顺利脱模，

　　不会出现瓶身表面拉伤、变形的问题，瓶肩位置的过渡圆弧半径设置为12mm，既能够保证瓶身的结构强度，也能避免灌装、运输过程中瓶肩位置因为应力集中出现碎裂。不同于常规工业零部件的建模思路，酒水包装容器的三维设计需要同时平衡工艺可行性、视觉表现力、使用体验三个维度的需求，不能单纯追求造型的独特性而忽略量产环节的工艺约束，也不能为了适配工艺而牺牲产品的外观识别性，本次建模过程中每一处曲面调整都同步对照玻璃吹制的工艺参数做校验，确保最终的三维数据能够直接导入模具加工环节，缩短产品从设计到量产的周期。
