带侧边卡扣把手的便携咖啡杯结构设计

　　日常商用与家用场景里，外带咖啡的握持痛点一直是餐饮器具设计中需要反复打磨的细节，这款带侧边卡扣把手的咖啡杯，正是针对外带热饮握持易打滑、杯身烫手、搭配杯套易脱落的实际问题做的结构优化。先从实际使用场景来看，连锁咖啡店的外带窗口、办公室茶水间、户外通勤随身携行、车载杯架适配都是这款产品的核心落地场景，设计时首先要匹配常规车载杯架的直径边界，杯身主体做直筒带微锥的造型，下窄上宽的锥度控制在3度以内，既保证叠放收纳时的嵌套便利性，也能适配市面上绝大多数直径75mm以内的车载杯位，不会出现放进去卡滞或者晃动洒漏的问题。杯身的壁厚做了梯度设计，接触饮品的内壁厚度控制在1.2mm，保证注塑或者吸塑成型时的材料流动性，外壁到内壁之间预留0.

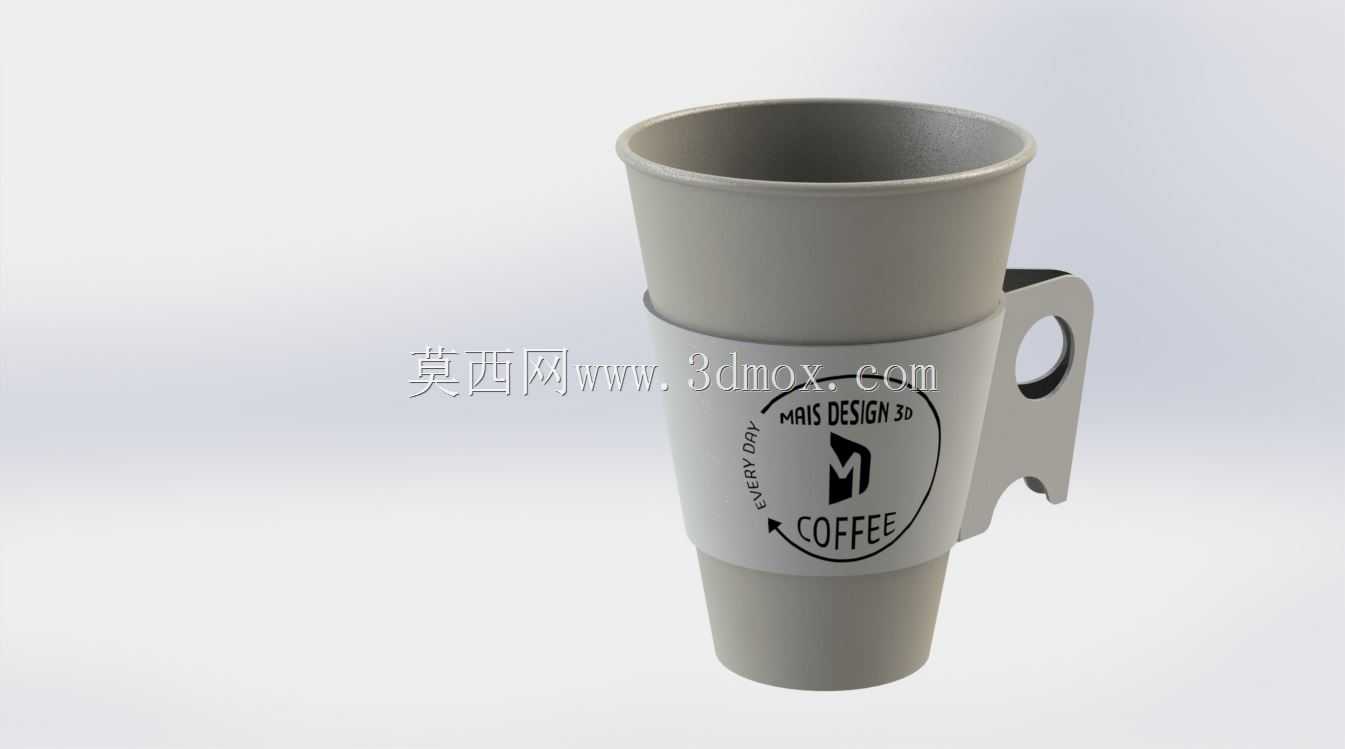

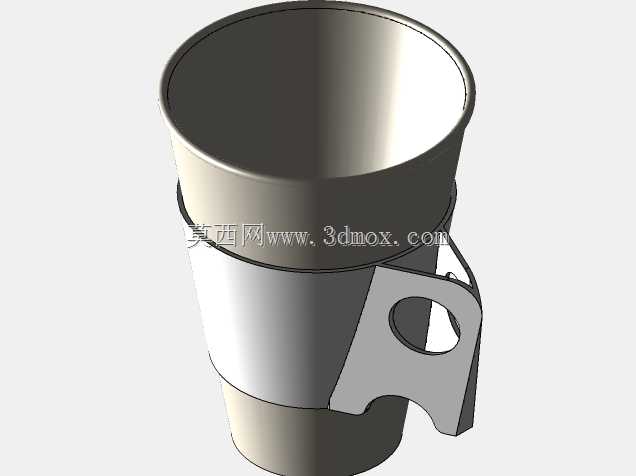

　　8mm的空气隔热层，不用额外加厚重杯套就能降低外壁触感温度，盛装85摄氏度的热咖啡时，外壁接触温度能控制在45摄氏度以内，符合人体握持的舒适温度区间，避免烫伤风险。侧边的卡扣把手是整个设计的核心结构，没有采用传统与杯身一体成型的固定把手，而是做了独立卡扣式的挂装结构，把手内侧做了与杯身外壁弧度完全匹配的贴合弧面，上下两端各有一个内扣的卡舌，卡舌的倒扣量控制在0.5mm，安装时顺着杯身锥度滑入就能卡紧在杯身中部的定位环槽里，不需要额外粘接或者紧固件，拆卸时轻轻扳动卡舌就能取下，既方便生产时分别成型后组装，也能让用户根据使用需求选择是否安装把手，没有安装把手的杯身可以直接适配常规的纸杯套，叠放收纳时也不会因为突出的把手占用额外仓储空间。

　　把手的握持孔做了椭圆造型，长轴方向顺着手指自然弯曲的弧度，孔边缘做了R2的圆角过渡，不会硌手，单指穿入就能稳稳拎起整杯饮品，同时把手外侧还做了一个半开放的卡槽，这个卡槽的宽度设计为4mm，刚好可以卡住外卖打包袋的提手，或者卡在背包侧袋的弹力织带上，通勤携行时不需要一直用手攥着杯身，解放双手做其他操作。杯口位置做了外翻的卷边结构，卷边的直径比杯身主体大2mm，一方面可以适配标准规格的杯盖，扣合时卷边能嵌入杯盖的密封槽里，晃动时不会漏液，另一方面饮用时嘴唇接触卷边的触感更顺滑，不会有锐边割嘴的问题。杯身中部的标识区域做了微凹的平面，方便印刷品牌标识或者定制图案，不会因为杯身的圆弧面导致印刷图案变形，这个凹陷的深度控制在0.3mm，

　　既不影响杯身整体的结构强度，也能让贴纸粘贴时更平整，不会出现边缘起翘的问题。从结构强度验证的角度来看，杯身装满400ml饮品时总重量约为450g，卡扣把手的卡舌位置做了局部加厚，受力时的形变量控制在0.2mm以内，不会出现卡扣松脱导致杯子掉落的问题，杯身底部做了内凹的底圈，底圈接触桌面的位置做了0.5mm的凸起，放置在光滑桌面上时能形成微小的负压吸附，减少被误碰滑落的概率，同时底圈的内凹结构也能避免杯底直接接触桌面留下水渍圈。整个产品的分模线设计在杯身中部的定位环槽位置，分模后产生的飞边刚好可以被环槽遮挡，不需要额外做打磨处理就能达到外观要求，成型时的拔模斜度顺着杯身的锥度自然设置，不会出现倒扣导致脱模困难的问题，不管是采用食品级PP注塑成型做可重复使用的日常水杯，还是采用PLA材质做可降解的一次性外带杯，这套结构都能直接适配，不需要做大幅的模具修改。实际测试中，装满热饮后安装卡扣把手，连续拎持20分钟不会出现把手滑脱、杯身变形的问题，去掉把手后可以直接叠放10个杯子，整体收纳高度比带固定把手的杯子低60%，大幅降低仓储和运输的空间成本，适配餐饮门店的外带耗材存储需求，也适合普通消费者日常通勤、办公室使用的场景，兼顾了结构实用性、生产便利性和使用舒适度。
