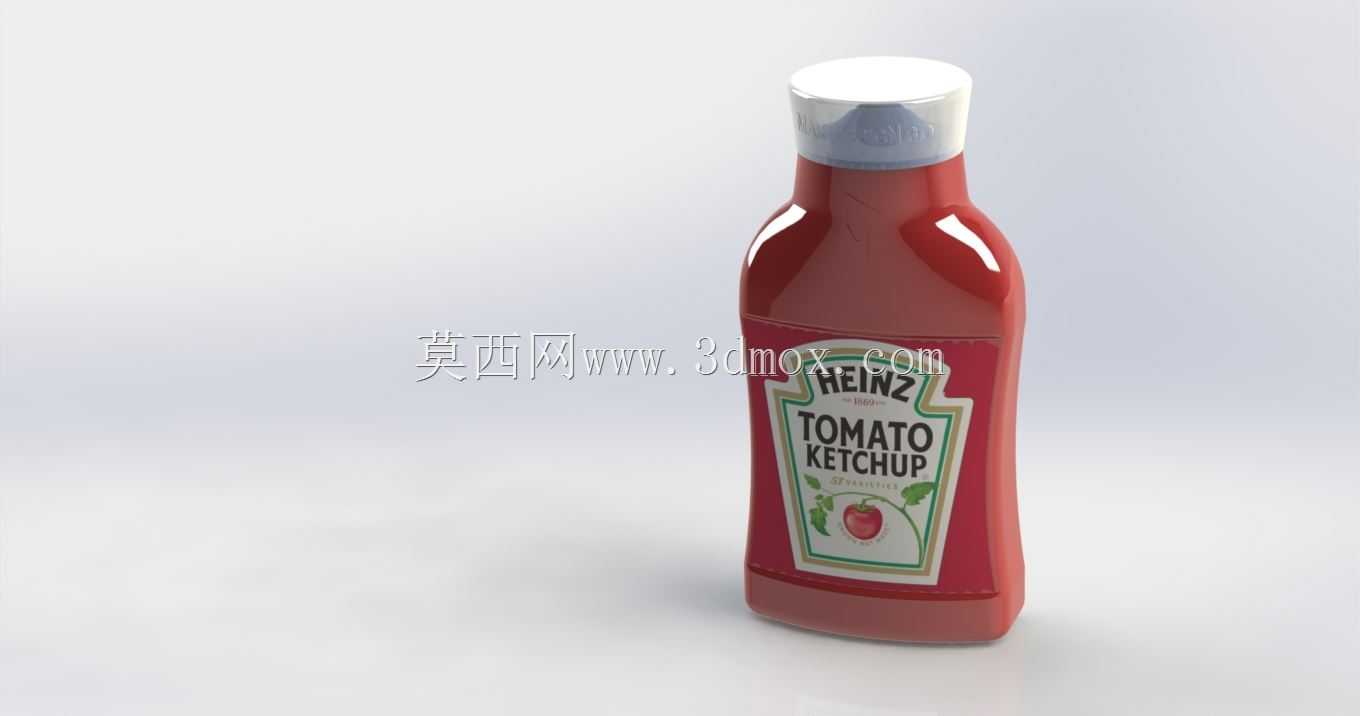

360g容量番茄酱包装瓶三维结构设计

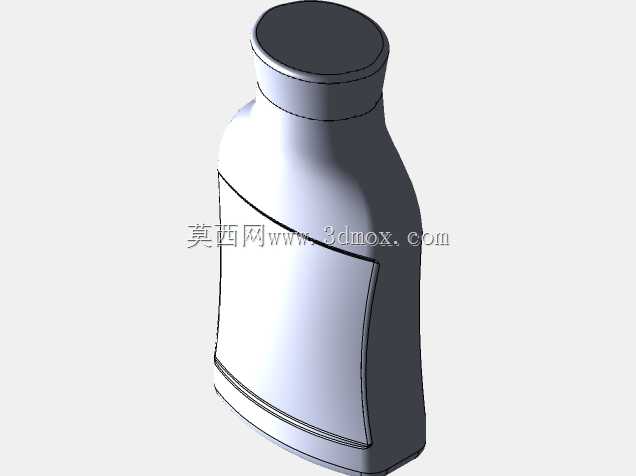

　　这款360g规格的番茄酱包装瓶，核心服务于快消食品行业的酱料灌装、终端售卖、家庭使用全链路场景，从结构设计阶段就需要兼顾灌装产线适配、货架陈列效果、用户握持使用、内容物密封存储多维度的工程需求。做这类食品包装容器的三维建模时，首先要锚定的是灌装产线的适配边界，瓶身整体的最大外轮廓直径需要匹配现有高速灌装线的卡瓶工位尺寸，避免出现卡滞、翻瓶的问题，瓶底的内凹结构深度、支撑环宽度要经过反复校核，既要保证灌装输送过程中瓶身站立稳定，不会因为输送带的震动出现倾倒，也要预留出注塑成型时的冷缩余量，避免成型后瓶底翘曲导致放置不平。瓶身的曲面过渡是设计的核心难点，不同于规则圆柱瓶，这款瓶身采用了微收腰的弧面设计，靠近标签粘贴区域的位置做了0.

　　8mm的内凹平面，这个平面的平面度公差需要控制在0.2mm以内，保证自动贴标工序中标签能够平整贴合，不会出现气泡、翘边的问题，同时这个内凹区域的上下边缘做了R2的圆角过渡，既可以避免标签边缘被剐蹭起翘，也能在注塑脱模时减少结构倒扣，降低模具抽芯的复杂度。瓶口部分采用了标准的食品包装螺纹规格，螺纹的牙型高度、螺距都匹配市面上通用的番茄酱瓶盖密封结构，瓶口的端面做了一圈0.5mm高的密封筋，当瓶盖旋紧时，密封筋会压入瓶盖内侧的铝箔垫片，形成可靠的线密封，避免运输过程中出现漏液、内容物氧化变质的问题，瓶口的过渡段做了15度的导向锥面，方便高速灌装头的插入对位，也能在用户倾倒酱料时减少酱料挂壁残留。

　　瓶身的壁厚设计遵循了注塑成型的均匀壁厚原则，主体壁厚控制在1.2mm，靠近瓶口螺纹的位置因为结构强度需求，局部加厚到1.8mm，壁厚过渡区域采用渐变斜面衔接，避免出现壁厚突变导致的注塑缩痕、应力集中问题，瓶身的握持区域做了微弧的内凹曲面，曲面的弧度贴合成年人手掌的自然握持曲线，用户在倾倒酱料时能够稳定施力，不会因为瓶身表面光滑出现打滑。从存储运输的角度看，瓶身的肩部做了25度的倾斜过渡，这个角度既可以在堆叠码放时让上层瓶的底部稳定嵌入下层瓶的肩部空间，提升仓储堆码的稳定性，也能在用户使用到瓶内剩余少量酱料时，让酱料自然汇聚到瓶口位置，减少内容物的残留浪费。建模过程中需要特别注意各部分结构的拔模角度，瓶身外表面的拔模角度设置为1度，

　　内表面因为脱模时包紧力更大，拔模角度设置为1.5度，所有的棱边位置都做了不小于R0.5的圆角处理，既可以避免注塑成型时出现应力开裂，也能消除锐边，防止生产、使用过程中划伤操作人员或消费者。另外，瓶身标签区域下方的位置做了一圈凸起的防滑筋，筋条高度0.3mm，间距2mm，这部分结构一方面可以提升握持时的摩擦力，另一方面也能在瓶身堆叠时增加相邻瓶身之间的摩擦力，减少运输过程中的窜动磕碰。这类食品包装瓶的设计，看似结构简单，实则每一处曲面、每一个尺寸公差都需要对接上下游的生产、使用环节，从注塑模具的加工可行性，到灌装产线的运行效率，再到终端用户的使用体验，都需要在三维建模阶段做全链路的校核，任何一处细节的尺寸偏差，都可能导致后续量产环节出现批量问题，比如拔模角度不足导致的脱模卡滞，密封筋尺寸偏差导致的漏液，贴标区域平面度不足导致的标签褶皱，这些都是结构设计时需要反复验证的核心要点。
