塑料手提筐注塑成型模具及配套塑件设计

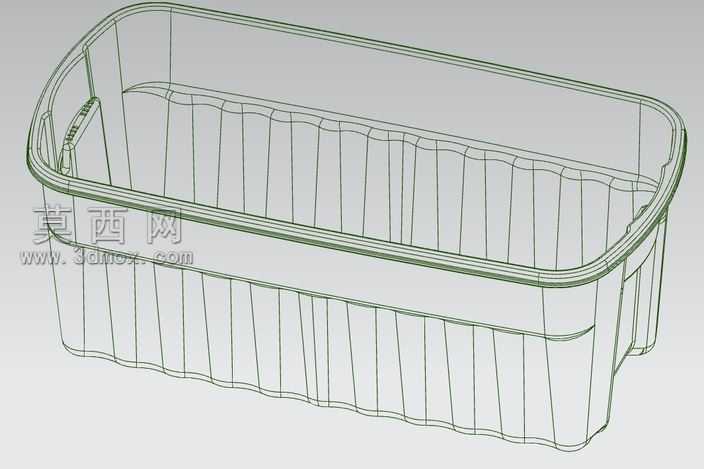

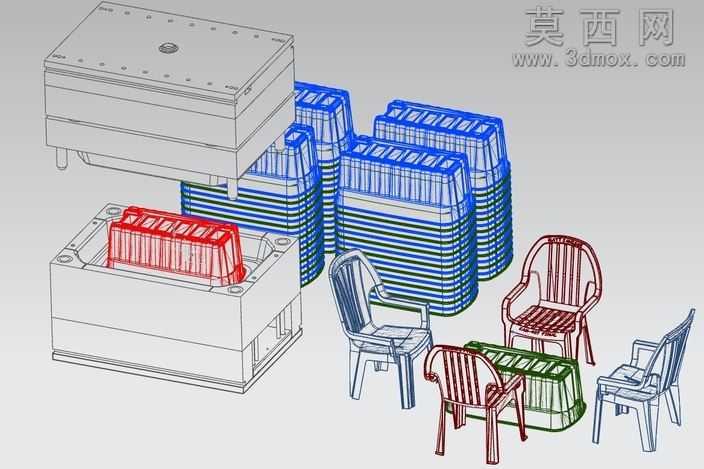

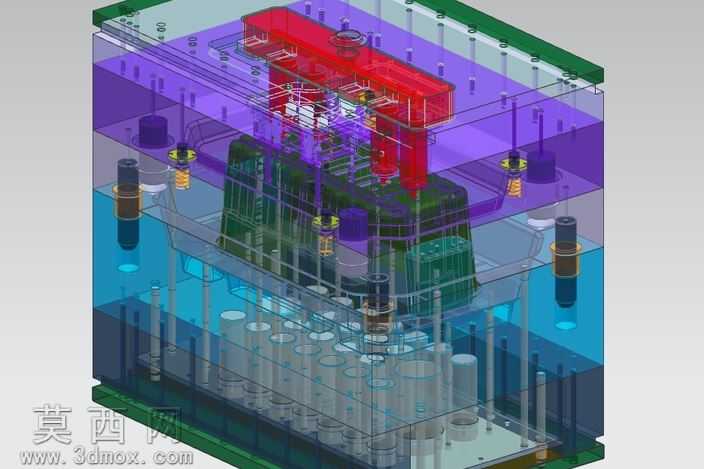

本套三维设计围绕大尺寸塑料手提筐的注塑生产需求展开，完整构建了对应注塑模具与同批次配套塑料座椅、周转类塑件的全参数化模型，建模过程严格遵循注塑模具设计的行业规范与塑件成型的工艺逻辑。整体建模从产品结构分析切入，首先针对手提筐的承载需求，对筐体的加强筋排布、边缘包边结构、手提位的受力过渡区域做了精细化参数设定，确保塑件脱模后具备足够的结构强度，避免日常使用中出现受力开裂、形变的问题。模具部分完整还原了两板模的核心结构，包含定模座板、定模板、动模板、动模座板、顶出机构、导向定位组件等核心模块，型腔与型芯的曲面造型完全匹配手提筐的内外轮廓，针对筐体侧壁的多道横向加强筋结构，在分型面设计时做了顺滑的过渡处理，避免出现飞边、倒扣等成型缺陷，同时在模腔布局上预留了合理的流道、浇口与冷却水道位置，保障注塑过程中熔料填充均匀、冷却效率均衡，有效缩短成型周期、降低塑件翘曲风险。配套展示的多规格塑料座椅、分层周转筐塑件模型，同样采用统一的塑料件建模逻辑，对座椅的靠背弧度、坐面防滑纹理、椅腿支撑加强结构，周转筐的堆叠定位卡槽、侧壁镂空减重结构都做了1:1的结构还原，线框展示模式下可清晰观察到各塑件的壁厚均匀性控制在注塑工艺推荐的合理区间，所有转角位置都做了适配塑料熔体流动的圆角过渡，避免应力集中问题。整套模型的结构设计充分考虑了实际生产中的加工可行性与装配便利性，模具各零部件之间的配合公差、导向定位精度都符合注塑模具的设计标准，顶出机构的排布对应塑件的受力均匀区域，确保顶出过程中塑件不会出现顶白、顶穿的问题，冷却水道的走向围绕模腔轮廓做环绕式布局，可实现模温的均匀控制，有效提升塑件的成型质量与尺寸稳定性。
