家用照明灯具灯碗注塑成型模具结构设计

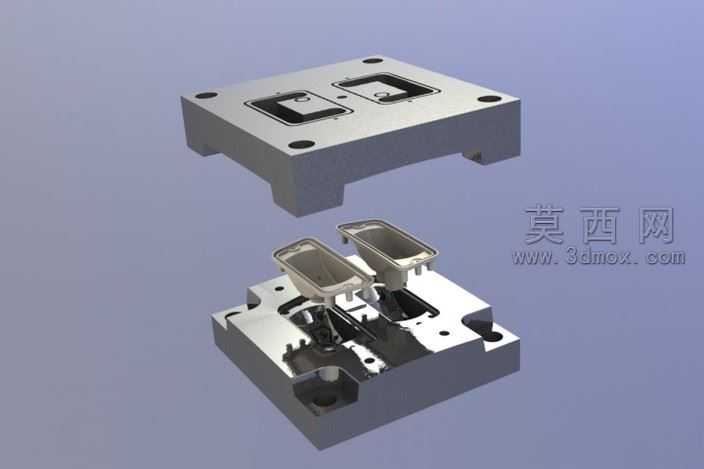

本作品为家用照明灯具配套灯碗的注塑成型模具三维设计，整体采用一模两腔的型腔布局方案，可在单次注塑循环中完成两个灯碗塑件的成型生产，有效提升批量生产效率、降低单件制造成本。建模过程中严格遵循注塑模具设计规范，对模具各组成部件进行参数化精准建模，完整还原模具的真实装配结构与工作逻辑。模具整体分为定模侧与动模侧两大核心部分，定模板上加工有与灯碗外轮廓完全贴合的型腔结构，表面做高光处理以保障成型后灯碗外表面的光洁度，满足灯具配件的外观质量要求；动模侧设置有与灯碗内曲面匹配的型芯结构，同时集成了完整的脱模推出机构，包含推板、推杆、复位杆等标准零部件，开模后可平稳将成型后的灯碗塑件从型芯上推出，避免推出过程中塑件出现变形、顶白、拉伤等质量缺陷。建模阶段对模具的合模导向结构做了精细化设计，在模板四角设置精密导柱导套组件，保障动定模合模时的定位精度，防止合模错位导致的塑件壁厚不均、飞边过大等问题；同时在模板对应位置设计了冷却水路通道，可在注塑生产过程中实现均匀快速的热交换，缩短塑件冷却定型周期，稳定成型工艺参数。材质设定上，模具型腔与型芯部分采用模具钢材质表现，还原金属加工后的哑光金属质感，模板紧固件、导柱等标准件做相应的金属表面处理效果区分，整体渲染效果清晰展现模具的分层装配关系，可直观观察到模具内部的流道布局、型腔结构与推出机构的位置排布。设计过程中充分考虑灯碗塑件的结构特点，针对灯碗的曲面造型做了合理的脱模斜度设计，避免脱模卡滞，同时对浇口位置做了优化选择，采用侧浇口进料方式，保证塑料熔体填充过程平稳顺畅，减少填充过程中的熔接痕、气纹等外观缺陷，保障成型后灯碗的光学反射面质量符合使用要求。
