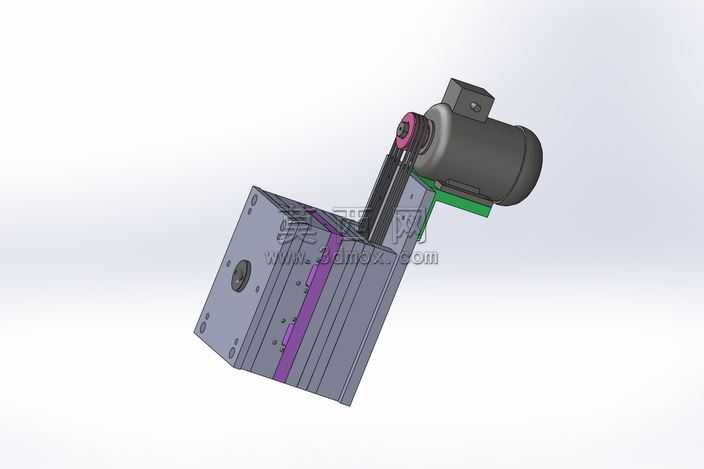

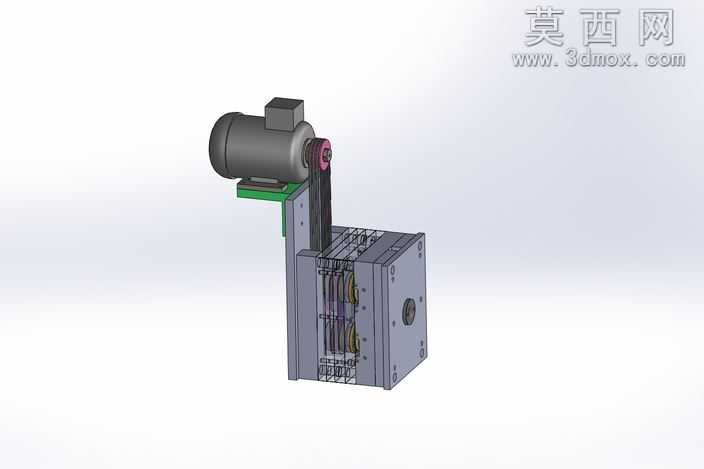

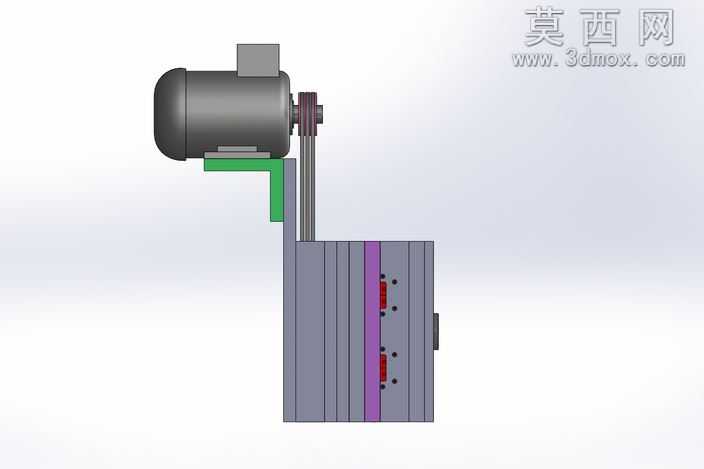

bidon卡模具整体装配结构三维设计

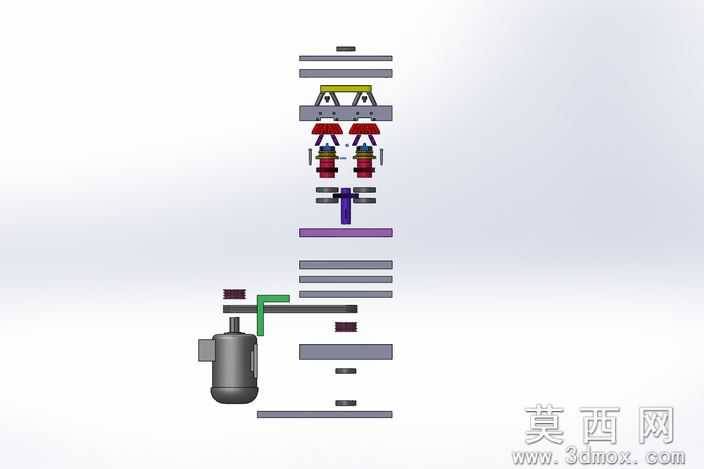

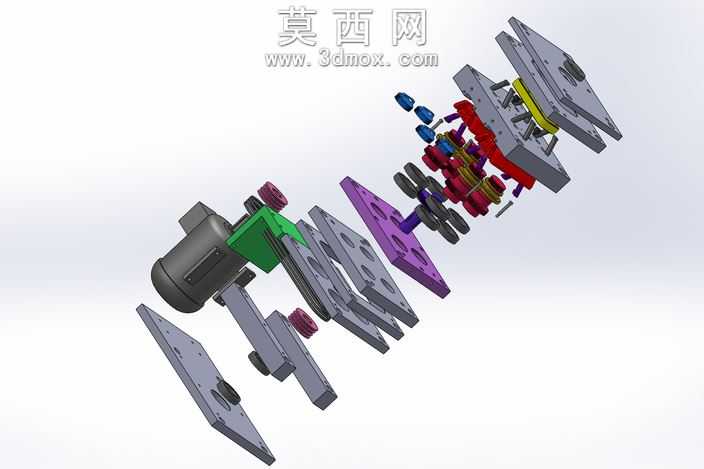

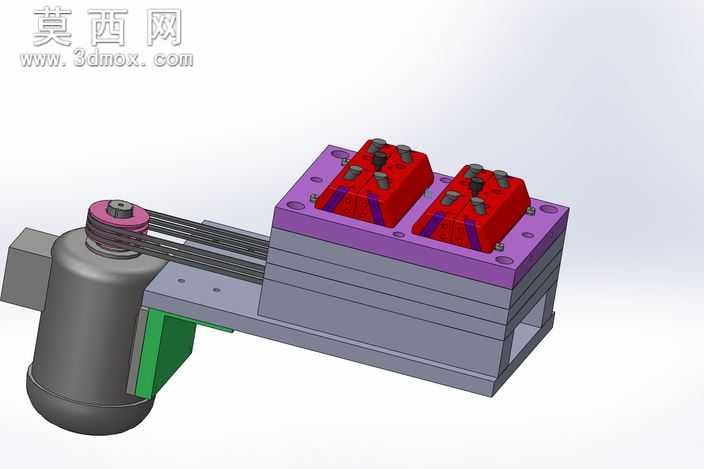

本套bidon卡模具三维模型采用专业三维设计软件完成全参数化建模，整体采用自上而下的装配设计思路，完整还原了卡类模具的分层堆叠式装配结构，从顶部模架定位组件到中部成型工位，再到底部出料与动力衔接单元，所有零部件均按照实际生产装配逻辑完成层级配合约束，无冗余特征与干涉问题。模型构建过程中，针对模具的上下模导向结构做了精细化处理，导柱导套部分采用同轴度配合约束，保证开合模动作的运动仿真逻辑通顺；中部成型工位的双工位对称结构做了等距阵列处理，对应成型型腔、压合组件、复位弹簧等零件均还原了实际尺寸比例，不同功能的零件分别赋予了差异化的材质属性：模架类结构件赋予调质钢材材质，表面做哑光金属质感渲染，成型镶件赋予高硬度模具钢材质，表面做精磨亮面处理，弹性元件、密封件等非金属零件分别赋予对应橡胶、聚氨酯材质，动力衔接部分的外置组件做了哑光铸铁材质渲染，各零件材质区分清晰，便于快速识别不同功能模块。设计过程中充分考虑了模具的实际开合模动作逻辑，将卸料板、凸模、凹模、顶出机构的运动行程做了参数化关联，可直接用于开合模动作模拟演示，各层模板之间的连接紧固件、定位销等标准件均按照国标规格完成建模，无需二次调整即可用于结构评审、教学演示等场景。整体模型结构完整，装配关系清晰，材质渲染贴合实际工业生产中的模具外观，既可以作为模具设计教学的参考案例，也可用于同类卡制件模具的设计改型参考，帮助设计人员快速梳理多层叠装式模具的结构排布逻辑，理解多工位模具的工位布局、导向定位、顶出卸料、动力衔接的设计要点。
