游艇甲板圆形简约通风口结构设计

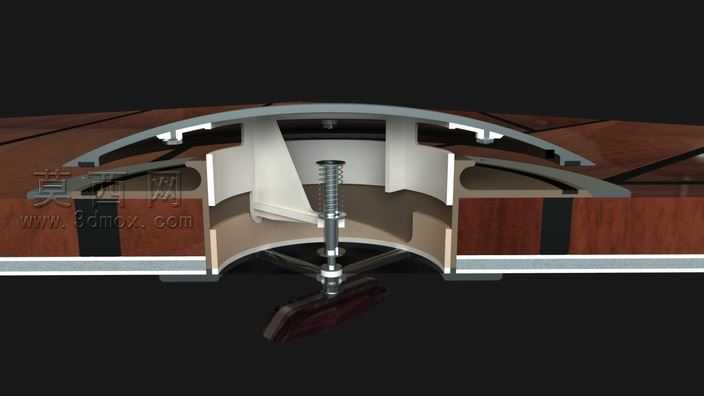

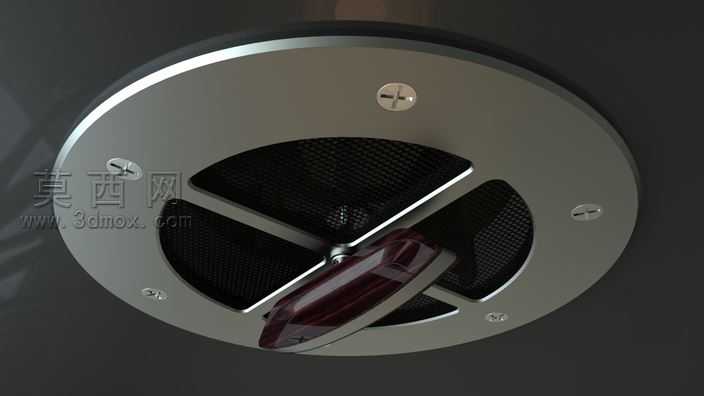

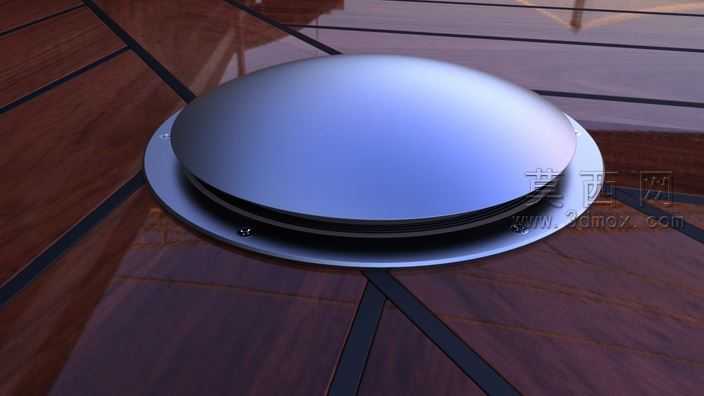

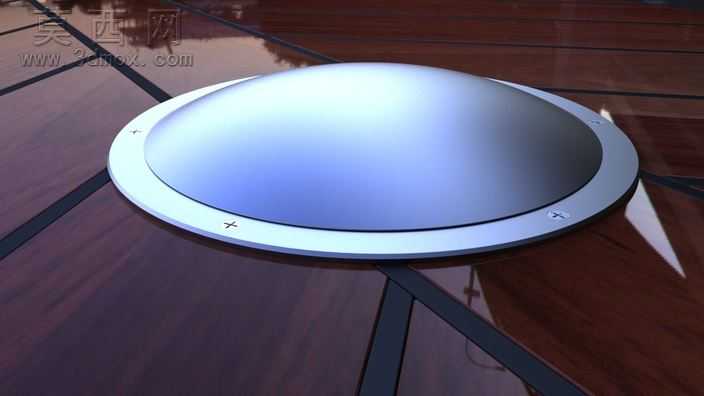

本作品为游艇甲板配套的圆形通风口三维设计，建模阶段采用参数化特征构建逻辑，首先以基准平面定位安装法兰的轮廓，通过拉伸命令生成带安装孔位的薄型法兰底座，法兰边缘做微小倒圆角处理，避免安装时划伤甲板饰面，同时提升部件整体的精致感。中部通风调节结构采用多层薄片堆叠的设计思路，通过环形阵列的限位凸台控制每层通风片的开合间隙，无需额外复杂连杆结构，仅依靠简单的旋转卡位结构即可实现通风量的调节，整体活动部件数量极少，大幅降低海上高盐高湿环境下的结构卡滞风险。顶部外罩采用光滑半球面造型，通过旋转凸台命令生成曲面实体，曲面曲率连续无折角，既可以引导海风顺畅导入舱内，也能避免雨水、海浪溅落时在表面积留，半球面与底部法兰的衔接处做平滑过渡处理，无突兀的拼接棱线。材质渲染阶段，整体部件采用哑光金属材质，模拟船用316不锈钢的细腻磨砂质感，调整材质的反射参数控制反光强度，避免在强光下产生刺眼的镜面反射，同时还原金属材质的厚重质感；安装场景搭配深色柚木甲板材质，通过木纹纹理的走向、凹凸贴图参数调整，还原实木甲板的自然纹理与触感，让通风口与安装场景的融合度更高。设计过程中始终遵循极简可靠的核心思路，摒弃冗余的装饰结构与复杂传动机构，整体造型圆润流畅，没有突出的尖锐部件，避免人员在甲板行走时发生磕碰，部件的所有外露棱边都做了R1以上的倒圆角处理，兼顾使用安全性与外观简约性。安装结构采用下沉式嵌入设计，法兰底座嵌入甲板预留的安装位后，上表面与甲板饰面基本齐平，不会额外凸起影响甲板整体平整度，安装孔位采用沉头孔设计，固定螺丝安装后完全没入孔位，保证表面无凸起异物。通风间隙的尺寸经过反复调整，既保证足够的通风换气面积，也能避免较大体积的杂物、海浪溅起的水花直接灌入舱内，适配游艇甲板的户外使用场景需求。
