街头涂鸦风格双翘滑板三维结构设计

　　这款滑板的三维结构设计，首先围绕街头滑行的实际使用场景展开，针对日常刷街、技巧动作两类核心使用需求做结构匹配。板面采用双翘对称弧度设计，前后翘起的曲率控制在15度区间，既满足豚跳、翻板等动作的板面打板发力需求，也能在长距离滑行时保证脚面贴合的支撑稳定性，板面主体的曲面过渡做了连续曲率处理，没有尖锐棱角，避免动作失误时的磕碰损伤，板面表层预留了防滑砂纸的粘贴平面，平面度公差控制在0.2mm以内，保证砂纸粘贴后无鼓包、起翘问题。

　　轮组部分采用大直径高弹性聚氨酯轮的配置，单轮直径60mm，轮宽35mm，轮面做了微弧处理，接触地面的宽度控制在12mm，既可以在粗糙柏油路面降低滚动阻力，也能在光滑水磨石地面保证足够的侧向抓地力，避免做横刹、转向动作时出现侧滑失控。轮架也就是滑板支架采用中空中轴设计，主桥钉的安装孔位与板面的安装孔严格同轴，四个安装孔的孔距采用行业通用的14英寸标准孔距，适配市面上绝大多数量产双翘板面的安装需求，不需要额外打孔修改。支架的转向角度做了限位设计，最大转向角度控制在30度，既保证小半径转向的灵活性，也避免转向角度过大导致的轮面咬板问题，也就是轮组转动时摩擦板面底部造成卡轮的情况。

　　从安装边界来看，整板组装完成后的总高度控制在110mm，板面距离地面的净高度为75mm，这个高度既可以保证做动作时的打板行程足够，也能降低滑行时的重心高度，提升站板的稳定性。轮组与板面之间预留了8mm的避震间隙，搭配聚氨酯避震垫，在经过路面小凸起、接缝时可以过滤大部分震动，减少脚部的震感传递。板面的整体长度为800mm，中部最宽处宽度为200mm，前后翘的长度各为120mm，脚窝的深度控制在5mm，属于中等深度脚窝，既可以锁定脚部位置做高难度动作，也不会因为脚窝过深导致卡脚，适配不同脚型的使用者。

　　在结构强度设计上，板面的主体厚度从中间到两端做渐变处理，中部受力核心区域厚度为12mm，两端翘起部分厚度渐变到8mm，在保证整体抗冲击强度的前提下尽可能降低整体重量，整板组装完成后的总重量控制在2.8kg，方便携带。支架部分采用铝合金一体压铸成型的结构，轴套位置做了加厚处理，承受跳跃落地的冲击时不会出现轴套开裂、变形的问题，轮组内部的轴承安装位采用标准608轴承的安装尺寸，内径8mm，外径22mm，宽度7mm，用户可以根据自身使用需求更换不同精度等级的轴承，不需要修改轮组的结构尺寸。

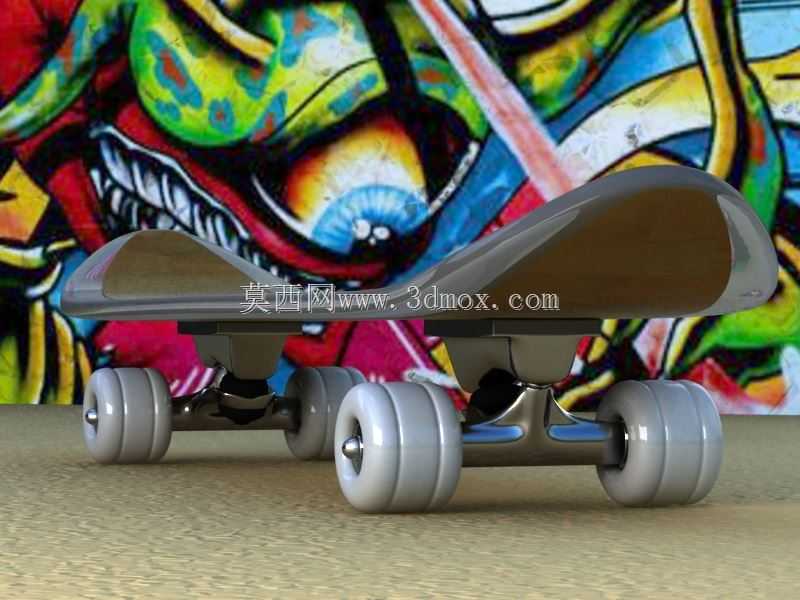

　　设计过程中也考虑到了外观的个性化适配，板面的上表面和下表面都预留了足够的平面区域，可以根据使用需求印刷不同的图案涂装，比如图中搭配的街头涂鸦风格背景，就是针对年轻消费群体的审美做的场景适配，这类涂装不会影响板面的结构强度，也不会增加额外的重量。轮组的配色、支架的配色也都做了模块化的拆分设计，三维模型中各个零件都是独立可编辑的状态，设计人员可以根据不同的产品定位快速更换配色方案，调整零件的细节参数，比如针对儿童使用场景，可以把整体尺寸等比例缩小15%，降低板面高度，提升使用安全性；针对专业滑手的使用需求，可以调整支架的硬度，更换更高硬度的轮组，适配专业场地的动作需求。

　　从实际应用的角度，这套三维模型可以直接对接生产端的加工流程，板面的曲面数据可以直接导入雕刻机做模具加工，支架的压铸模具也可以直接根据三维数据开模，轮组的注塑参数也能通过三维模型的尺寸数据做匹配，不需要二次测绘修改。各个配合部位的公差都做了明确的标注，比如主桥钉与支架的配合公差采用H7/g6的间隙配合，既保证转动的灵活性，也不会出现旷量过大的问题；轴承与轮组的配合采用H7/k6的过渡配合，保证轴承安装后不会出现窜动，同时也方便后期更换维护。
