四孔双折边合页五金连接件三维设计

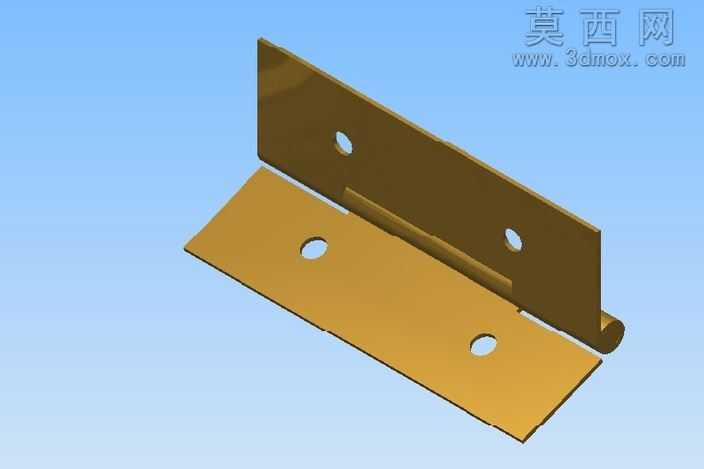

本作品为四孔双折边合页三维建模设计，整体采用Autodesk Inventor完成全参数化建模流程，建模过程中严格遵循五金冲压件的成型工艺逻辑，先绘制单页片的二维轮廓草图，对安装孔位进行精准定位约束，两个页片分别设置两个对称分布的圆形安装通孔，孔位间距、孔径参数均参考常规民用五金合页的通用安装尺寸设定，保证模型可直接对接实际生产的尺寸校验需求。建模时对页片的折弯结构进行了细节处理，折边处设置符合冲压工艺的圆角过渡，避免出现现实加工中无法实现的尖锐直角结构，合页的卷边转轴部分采用同轴心约束装配，两个页片可绕转轴实现0至180度的开合转动，完整还原合页的实际运动功能。材质渲染阶段，两个页片分别赋予不同的金属材质表现，其中一页采用黄铜质感材质，调整材质的漫反射、粗糙度参数模拟黄铜表面的亚光金属质感，另一页采用深棕色金属材质，模拟经过氧化处理的钢材表面效果，转轴卷边部分与深色页片保持材质统一，渲染背景采用淡蓝色纯色背景，搭配柔和的环境光与定向光源，清晰展现合页的结构层次与材质质感，避免多余光影干扰结构展示。设计思路上，该合页定位为通用型门窗、柜体连接配件，整体结构简洁规整，无多余冗余结构，在保证连接强度的前提下尽可能控制页片厚度，兼顾轻量化与结构刚性，建模过程中所有特征均保留参数化编辑属性，可根据实际使用场景快速调整页片长度、宽度、孔径、孔位间距等参数，适配不同的安装需求，模型完成后经过干涉检查，开合过程中两个页片无结构干涉，装配关系完全符合实际合页的装配逻辑，可用于产品展示、结构验证、3D打印样件制作等多种场景。
