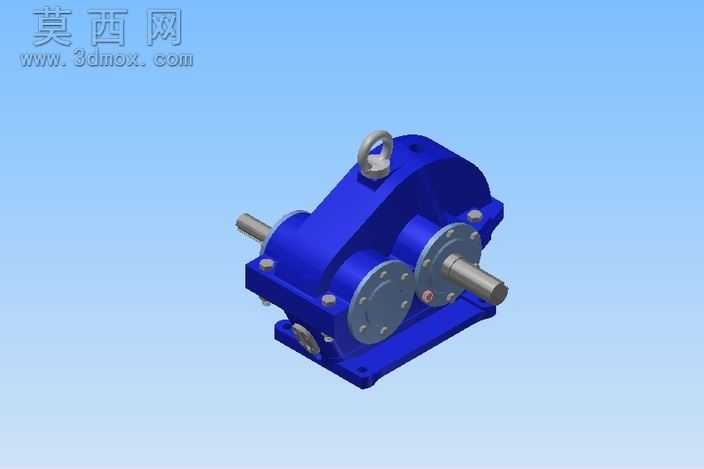

单级硬齿面圆柱齿轮减速机三维设计

本作品为单级硬齿面圆柱齿轮减速机的三维参数化设计模型，整体采用卧式平行轴布局结构，建模过程严格遵循机械设计规范与齿轮传动设计准则，从核心传动构件到外部附属配件均完成全参数化建模，可直接用于结构校验、装配模拟与工程参考。建模阶段首先完成传动方案的参数匹配计算，确定高低速轴的中心距、齿轮模数、齿宽系数、传动比等核心参数，采用渐开线圆柱直齿齿轮作为核心传动件，齿面经硬化处理的设计逻辑在模型中通过材质分区进行区分，齿轮齿廓通过参数化方程生成精确渐开线曲线，经拉伸、阵列、倒角等特征操作完成齿形构建，保证齿形参数符合GB/T 1356通用圆柱齿轮基准齿形标准。轴类构件建模时充分考虑轴肩定位、键槽开设、轴承装配位、密封件安装位的结构细节，输入轴与输出轴均采用阶梯轴设计，对应装配位置的轴径公差、圆角过渡、退刀槽结构均做还原，保证轴上零件的轴向与周向定位逻辑清晰。箱体部分采用剖分式铸铁箱体结构，建模时还原了箱体的加强筋结构、轴承座安装孔、观察孔位、吊环安装位、油位检测孔、底座安装地脚孔等细节，箱盖与箱座的连接螺栓孔、定位销孔位置完全对齐，装配时可实现无干涉配合。轴承、端盖、密封件、吊环、油塞、连接螺栓等标准件均按照对应国标参数完成建模，装配过程采用自底向上的装配逻辑，通过同轴、重合、平行等装配约束完成整机装配，完成后经干涉检查确认无运动干涉与装配冲突。渲染阶段为不同构件赋予对应材质：箱体采用铸铁哑光蓝漆材质，表面添加细微的铸造颗粒质感提升真实感，齿轮与传动轴采用调质合金钢材质，金属表面做亚光金属质感处理，标准件采用发黑或镀锌的金属材质区分，密封件采用橡胶材质，整体渲染采用柔和的工业展示打光，清晰呈现减速机的外部轮廓与结构层次，同时保留内部传动结构的可查看性。该模型完整还原了硬齿面减速机的典型结构，可用于机械原理教学、传动方案选型参考、非标设备设计配套选型参考，也可作为同类产品二次开发的基础模型使用，模型结构严谨，细节完整，符合工业级三维模型的设计精度要求。
