室内双开玻璃推拉门结构设计方案

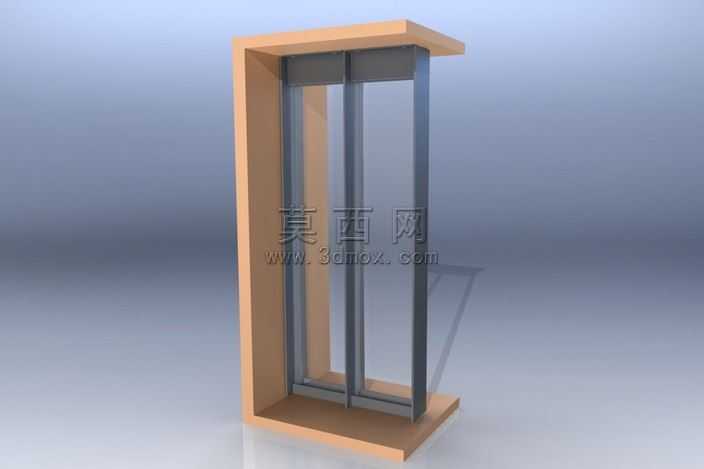

本作品为面向室内墙体安装场景的双开玻璃推拉门三维设计方案，采用SolidWorks完成全参数化建模，建模过程严格遵循室内家装构件的实际生产安装逻辑，对门套、推拉轨道、玻璃门扇、侧边密封结构等所有部件进行1:1等比例还原，确保各部件的装配公差符合家装施工的通用标准。建模阶段首先完成木质门套的基础框架搭建，门套采用L型包墙结构设计，分别设置顶部门楣、侧边立框与底部承托台三个基础部分，对门套的折边厚度、墙体贴合面的平整度进行参数化约束，保证门套能够适配常规厚度的室内隔墙安装需求。随后完成推拉轨道与金属门扇框架的建模，轨道采用隐藏式内嵌设计，安装于门套顶部门楣与底部承托台的对应卡槽内，金属框架采用窄边设计，在保证结构强度的同时最大化玻璃可视面积，框架的拼接处采用45度对角榫接结构，还原实际生产中的拼接工艺。玻璃材质部分采用物理材质渲染调试，针对普通磨砂玻璃的光学特性进行参数调整，设置合适的粗糙度、透射率与轻微的绿色基底色调，还原化学磨砂工艺处理后玻璃的半通透视觉效果，同时对玻璃表面的细微颗粒质感进行贴图模拟，避免玻璃材质呈现过于虚假的完全通透效果。木质门套部分采用哑光木纹材质，调整木纹纹理的走向与门套各面的UV映射坐标，还原实木门套的自然纹理质感，金属框架部分采用哑光枪灰色金属材质，设置细微的表面拉丝纹理，区分不同部件的材质质感差异。渲染阶段采用柔和的室内漫射光环境，调整主光源与补光的角度，避免玻璃表面出现过强的反光遮挡结构细节，同时添加柔和的环境闭塞效果，强化门套与墙体、门扇与轨道之间的结构层次，清晰展现推拉门的开合逻辑与安装结构。设计过程中充分考虑该构件的实际运输与安装流程，所有部件拆分后可进行排序打包，适配跨区域运输后的现场组装需求，各部件的连接位置预留了标准安装孔位，能够直接指导后续的生产加工与现场安装施工，整体模型结构完整无破面，装配关系清晰，可直接用于家装方案展示、构件生产参考等场景。
