两爪螺旋式轴承拔轮拆卸拉马结构

　　在机修车间日常设备维保、产线故障抢修、老旧设备拆解翻新的场景里，这类两爪螺旋拉马是出镜率极高的手动拆卸工装，但凡遇到轴承内圈与轴颈过盈配合、皮带轮/齿轮端盖卡滞在轴段上无法徒手分离的工况，都能靠它完成无损伤顶拔作业，避免硬敲硬撬造成轴面划伤、轴承套圈崩裂的次生损坏。

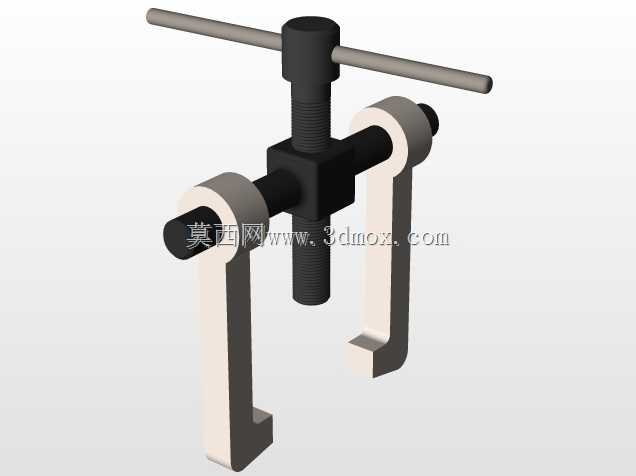

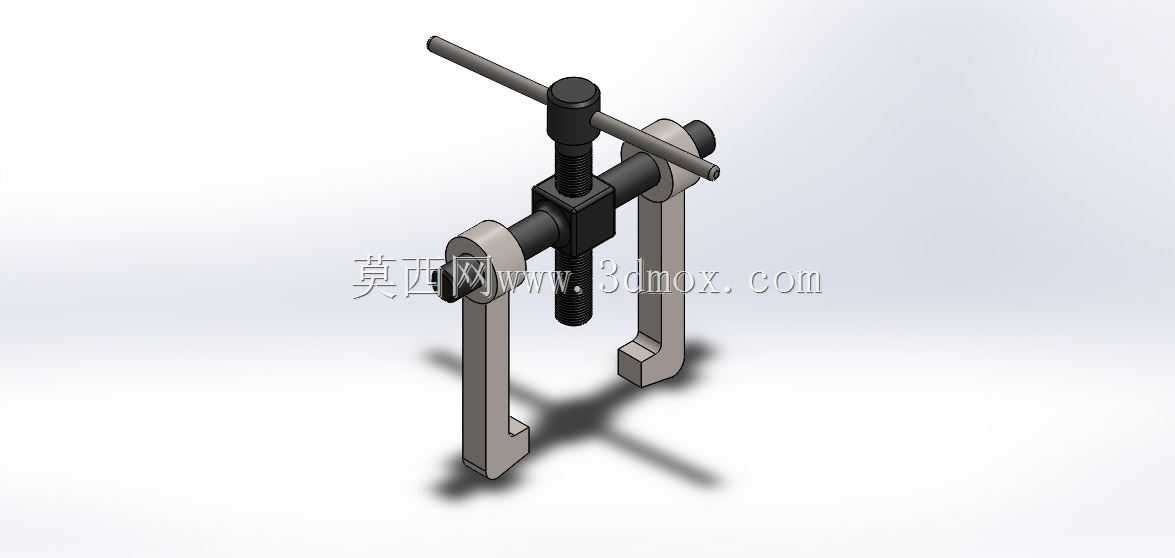

　　从结构设计逻辑来看，这款拉马采用对称双勾爪布局，区别于三爪拉马的圆周自定心特性，两爪结构的开合跨度调整范围更大，能适配不同外径的被拆零件，哪怕是外形不规则的偏心轮、异形端盖，只要找准两个对称受力点就能卡装到位，不会出现三爪卡装时某一爪悬空打滑的问题。中间的顶压螺杆采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载轴向顶力时不易滑牙，螺杆顶端穿装的横杆是力臂延长结构，手动旋转时能通过杠杆原理放大输入扭矩，不需要额外搭配加力杆就能输出足够的顶推力，螺杆底端做了圆弧倒角处理，顶在轴端中心孔的时候能自动找正，不会因为顶偏造成螺杆歪斜、勾爪受力不均滑脱。

　　两个勾爪采用L型折弯结构，勾头位置做了加厚处理，卡入被拆零件的背面台阶时，接触面积足够大，不会因为局部应力集中勾坏零件边缘，勾爪与中间横梁的连接采用可滑移式卡槽设计，松开横梁两侧的锁紧螺母就能调整两个勾爪的间距，适配从几十毫米到两百多毫米外径的零件拆卸需求，调整到位后拧紧锁紧螺母就能固定勾爪位置，顶拔过程中不会出现勾爪外张滑脱的问题。横梁本身采用中碳钢调质处理，截面为矩形，抗弯强度足够，哪怕顶拔过程中施加较大的扭矩，横梁也不会出现弯曲变形，能长期承受反复的交变顶压载荷。

　　实际使用时，需要先将两个勾爪的间距调整到略大于被拆零件的外径，把勾头牢牢卡在被拆零件的背面受力台阶上，再旋转中间的顶压螺杆，让螺杆底端稳稳顶在轴的端面中心位置，确认三个接触点（两个勾爪、一个螺杆顶端）都贴合到位没有虚位后，再匀速转动横杆带动螺杆进给，整个顶拔过程要保持两侧勾爪的受力均匀，避免单边受力过大造成零件歪斜卡滞。这种手动螺旋结构的拉马相比液压拉马，不需要外接动力源，也不存在液压油泄漏、密封圈老化失效的问题，在狭窄的设备内部空间、野外无电源的抢修场景下都能随时使用，日常维护只需要定期在螺纹位置涂抹少量润滑脂，避免螺纹锈蚀卡滞就能长期使用。

　　从安装边界尺寸来看，这款拉马的闭合状态最小卡装直径约30mm，最大张开跨度约220mm，螺杆的最大顶进行程约150mm，能满足绝大多数中小型电机、水泵、减速机的轴承、联轴器、皮带轮拆卸需求，整体重量控制在3kg左右，单手握持就能完成对位卡装，不需要多人配合操作，勾爪的厚度约12mm，能卡入宽度15mm以上的零件背面缝隙，对于部分台阶较窄的零件，也能通过斜向卡装的方式找到稳定受力点。设计时特意将勾爪的外侧做了圆弧过渡处理，在狭窄空间内操作时不会剐蹭周边的管线、零件，螺杆顶端的横杆采用可拆卸结构，收纳时可以将横杆抽出，减少整体占用的存放空间，工具箱内的普通隔层就能放下。

　　在结构细节处理上，所有的棱边都做了倒角去毛刺处理，手动操作时不会划伤手掌，螺纹的配合间隙控制在合理范围，转动时没有明显的旷量，也不会因为间隙过紧造成旋转卡滞，勾爪与横梁的卡槽配合面做了平面磨削处理，调整间距时滑动顺畅，锁紧后不会出现偏移。相比市面上常见的薄钢板冲压拉马，这款拉马的所有受力部件都采用锻打毛坯加工，金属纤维流向连续，承受大载荷时不会出现断裂问题，哪怕顶拔过盈量较大的轴承，也能保持结构稳定，不会出现勾爪断裂、螺杆弯曲的安全隐患。
