螺杆式手动台虎钳夹持工装结构

　　在机械加工、钳工装配、维修作业以及小型工件的检测定位场景中，手动夹持类工装是工位上不可或缺的基础辅助器具，这款螺杆驱动的台式虎钳结构，正是针对小尺寸工件的稳定夹持需求完成的结构设计。从实际使用场景来看，这类虎钳常被安置在钳工台、小型钻床、铣床的工作台面，或是 hobby 类手工加工、模型制作的工作桌上，用来固定待加工的金属、塑料、木质等材质工件，避免加工过程中工件出现位移、晃动，保障锉削、钻孔、攻丝、打磨、装配等工序的操作精度与作业安全。

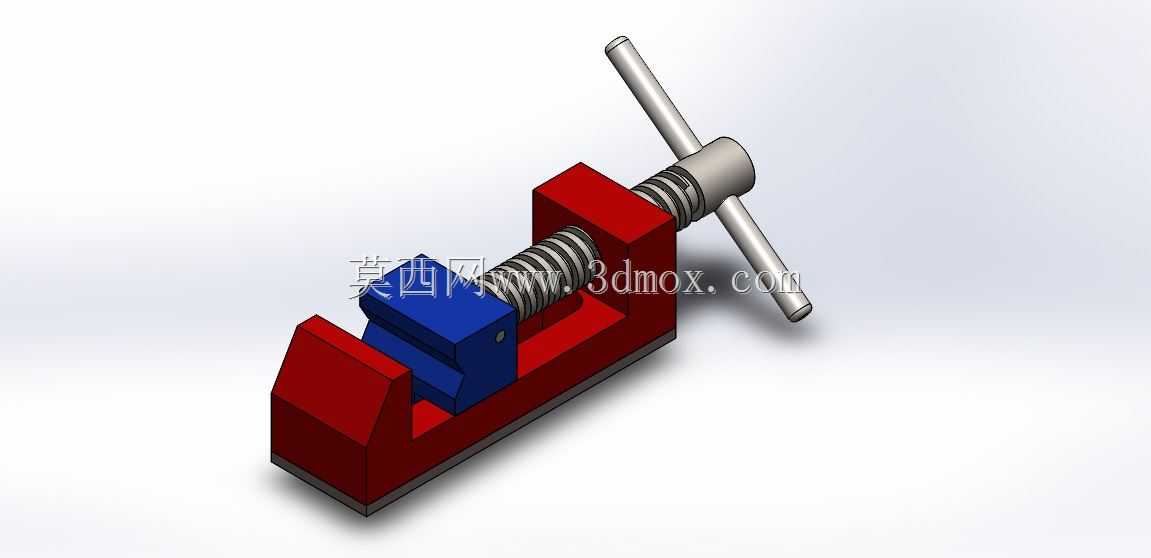

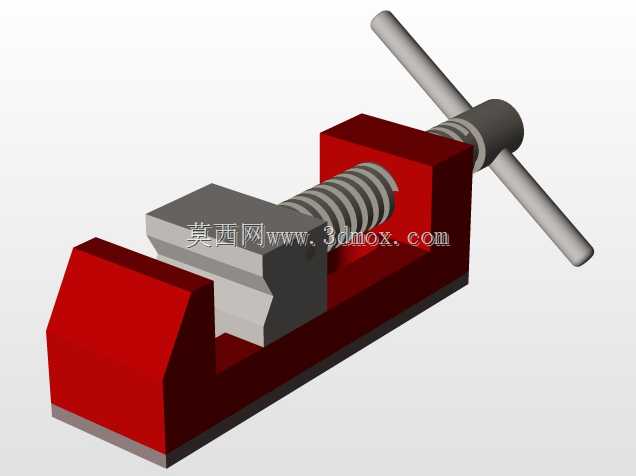

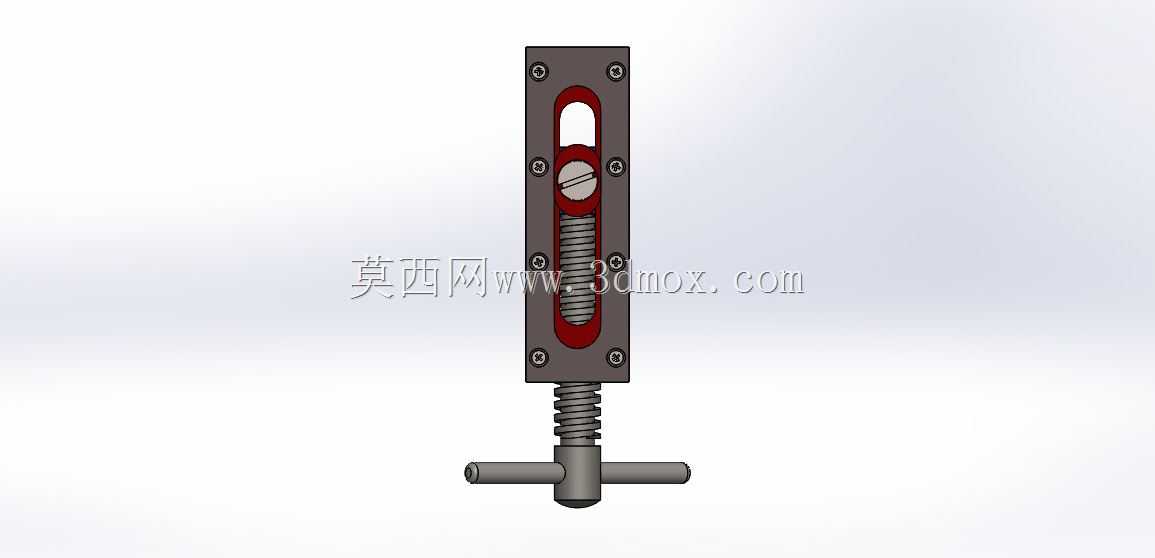

　　从功能特性上拆解，这款虎钳采用了经典的螺杆进给传动结构，固定钳身作为整个结构的承载基体，承担夹持反力的传递与整体刚性支撑，活动钳身通过与螺杆的螺旋副配合，实现沿钳身导轨方向的直线往复运动，配合T型转动手柄来输入扭矩，操作人员转动手柄时，螺杆的旋转运动转化为活动钳身的直线进给，配合钳口部位的防滑咬合结构，能够对不同厚度的工件施加稳定的夹持力，螺旋副本身具备自锁特性，当夹持力达到作业需求后停止转动手柄，活动钳身不会因为加工过程中的振动、工件的反作用力出现松脱，无需额外的锁止结构就能保持夹持状态的稳定性。钳身采用C型开口的整体式结构设计，固定钳口与活动钳口的工作面保持平行，在夹持规则矩形工件时能够保证工件的定位面与钳身基准对齐，减少装夹找正的时间。

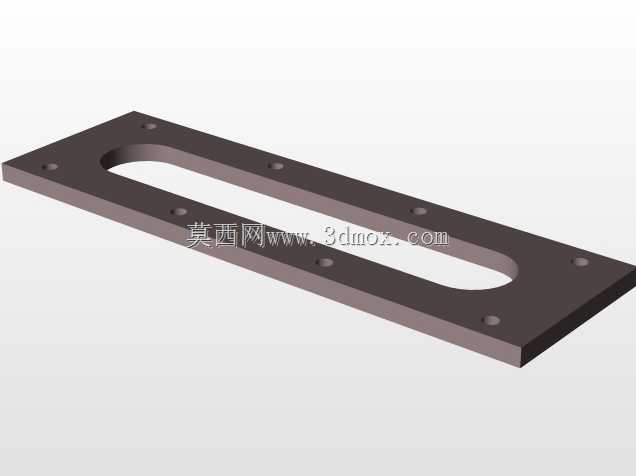

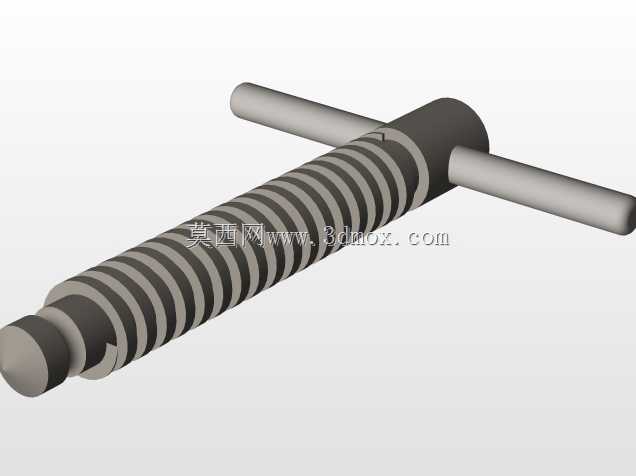

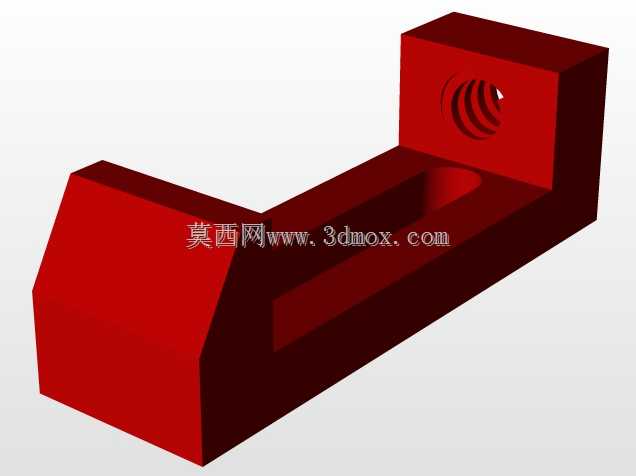

　　设计思路上，这款结构优先保障了夹持作业的刚性与操作的便捷性，固定钳身采用一体式的块状结构，底部预留了工作台安装的连接边界，可通过螺栓压板结构将整个虎钳固定在工作台的T型槽或者台面上，避免夹持作业时虎钳本身出现移位。螺杆部位配套了复位弹簧，当反向转动手柄松开夹持时，弹簧能够推动活动钳身快速回退，无需手动拉动活动钳身就能留出足够的工件取放空间，提升装夹操作的效率。手柄采用穿杆式结构，不需要额外的工具辅助，直接手动转动即可完成夹持与松开操作，长力臂的设计能够让操作人员用较小的手部作用力，通过螺旋副的力放大作用，在钳口处输出足够的夹持力，适配常规小型工件的加工夹持需求。

　　从安装边界与尺寸适配角度来看，这款虎钳的整体轮廓紧凑，钳身的长度、宽度、高度尺寸适配小型工位的安装空间，不会占用过多的工作台面区域，钳口的最大张开距离覆盖了常规小型工件的夹持尺寸范围，能够满足绝大多数小尺寸零件的装夹需求。钳口部位采用了可更换的咬合块设计，长期使用出现磨损后可以单独更换钳口块，不需要整体更换虎钳结构，降低了工装的长期使用成本。活动钳身与固定钳身的导轨配合面采用了贴合度较高的滑动配合结构，进给过程中活动钳身不会出现偏摆，保证钳口的平行度在长期使用过程中保持稳定，避免因为钳口错位导致的工件夹持变形、定位不准问题。在实际的建模过程中，结构的各个配合部位都预留了合理的装配间隙，螺杆与螺母的配合、活动钳身与导轨的配合都符合机械加工的公差要求，既不会因为间隙过小出现运动卡滞，也不会因为间隙过大导致夹持精度下降。弹簧的选型匹配了活动钳身的回退阻力，能够在松开时顺畅推动活动钳身复位，同时不会因为弹簧弹力过大导致夹持操作时需要额外施加更大的进给力。整体结构没有多余的复杂零件，加工制造的工艺性较好，钳身部分可以采用铸铁铸造成型后加工配合面，螺杆采用标准的梯形螺纹加工，手柄采用普通圆钢弯折成型，整体制造成本可控，同时能够满足长期频繁使用的耐磨与刚性要求。
