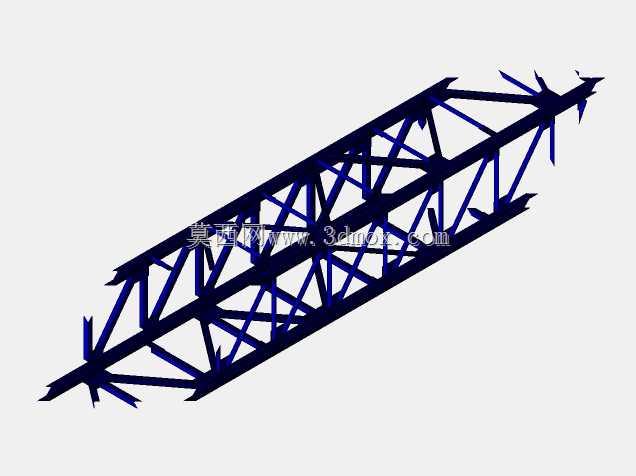

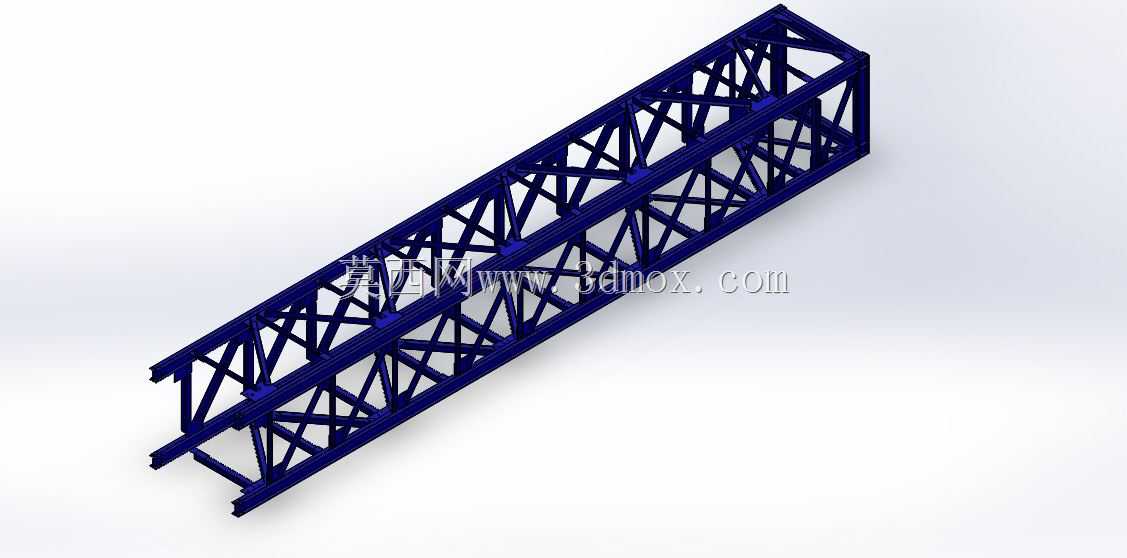

空间桁架式金属承重支撑结构

　　这类空间桁架结构常应用在大跨度屋面承重、临时施工栈桥、工业管廊支撑、户外高耸构架的受力单元段，区别于实腹式钢梁，它通过杆件的轴向拉压传递荷载，能在同等耗材量下获得更高的截面刚度，适配大跨度无中间支撑的布设场景。实际工程中这类桁架单元多作为模块化预制段，现场通过端部节点板拼接成整跨结构，可大幅降低现场焊接作业量，缩短施工周期，尤其适合山地、高空等作业面受限的安装场景。从受力逻辑来看，该结构采用三角形腹杆排布，上下弦杆承担截面弯矩产生的拉压轴力，腹杆则传递剪力，所有杆件交汇于节点位置，避免杆件承受额外的次弯矩，设计时需保证各杆件的形心线在节点处完全汇交，减少偏心受力带来的附加应力。结构的杆件截面选型需匹配对应受力工况，

　　上弦杆若承受屋面均布荷载传递的集中力，需验算平面外稳定，通常会在节点位置设置横向联系杆约束侧向位移；下弦杆受拉为主，可适当放宽长细比限值，但需考虑吊装过程中的临时受力状态，避免吊装时杆件失稳变形。从安装边界来看，这类桁架单元的端部预留有螺栓连接孔位，可与相邻桁架段的节点板通过高强螺栓拼接，安装时需先将两端支撑点的标高、轴线位置校准，再进行腹杆的最终固定，单段桁架的长度通常根据运输限界设定，避免超宽超长带来的运输成本增加，单元段的重量也需匹配现场吊装设备的额定起重量，减少大型吊装设备的投入。建模过程中需重点处理节点处的杆件相贯线，保证各杆件在节点位置的连接贴合度，避免出现杆件错位、间隙过大的问题，同时需预留节点板的安装空间，

　　考虑螺栓紧固的操作空间，避免后期安装时工具无法操作。这类桁架结构的外形尺寸需根据整体跨度、荷载等级计算确定，弦杆间距、腹杆角度都会直接影响结构的整体受力效率，腹杆角度通常控制在40度到60度之间，角度过大会导致腹杆长度过长，长细比超标，角度过小则会增加节点数量，提升加工制作的工作量。实际应用中，这类结构还可作为设备检修平台的承重骨架、户外广告牌的支撑构架，在有防腐要求的场景下，杆件表面需做热浸镀锌处理，节点位置需在焊接完成后补做防腐涂层，避免锈蚀影响结构使用寿命。在进行结构验算时，除了常规的恒载、活载受力计算，还需考虑风荷载、地震作用的组合效应，对于户外布设的桁架结构，风振系数的选取需结合结构自振频率确定，

　　避免风致振动带来的疲劳损伤。建模时需区分工厂焊接段与现场拼接段，工厂焊接的节点可采用相贯线焊接，现场拼接的节点需设置节点板，采用螺栓连接，降低现场作业的难度。杆件的壁厚选择需兼顾受力要求与防腐余量，对于处于腐蚀环境的结构，壁厚需预留至少1mm的腐蚀余量，避免长期使用后杆件截面削弱过多引发结构安全问题。桁架的上下弦杆通常采用通长布置，若需接长，接长位置需设置在杆件受力较小的节间位置，避免在节点处、弯矩最大位置设置接头，接头需采用等强连接设计，保证接头位置的承载能力不低于杆件本身的承载能力。
