KSB Multitec系列泵体结构三维设计

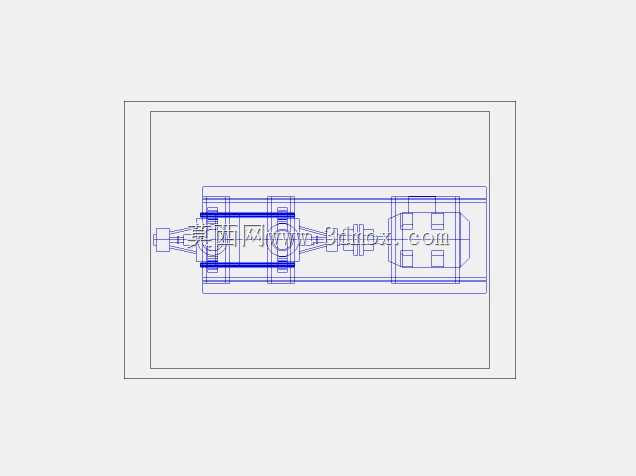

　　在工业流体输送系统的选型与结构适配环节，这款Multitec系列泵的三维结构模型能为管路布局、安装校核提供非常具象的参考依据。从实际工程场景来看，这类多级离心泵常应用在高层楼宇供水、工业循环水系统、中小型工艺流体增压输送场景中，也可适配净水处理、暖通循环这类对流体压力稳定性有一定要求的工况，其结构设计围绕稳定增压、运行低振、安装便捷几个核心方向展开。从模型呈现的结构来看，整体采用卧式同轴布局，泵体与动力端的连接法兰做了加厚止口设计，能在装配时保证轴系的同轴度公差，减少运行过程中因轴偏心带来的密封件磨损、轴承发热问题。泵体的流道部分采用分段式铸造结构的设计思路，每一级叶轮腔的流道过渡都做了圆弧顺滑处理，能降低流体在腔体内的紊流损失，

　　提升泵组的整体运行效率，同时这种分段结构也方便后期对叶轮、密封环等易损件进行拆解维护，不需要将整台泵从管路上完全拆下就能完成核心易损件的更换。从安装边界来看，模型完整还原了泵组的地脚安装孔位分布、进出口法兰的对接尺寸，进出口采用同轴线水平布置的方式，能直接适配现有工业管路的水平走向布局，不需要额外增加弯头变向，减少管路的局部阻力损失。地脚支撑部分采用一体式铸造的泵脚结构，两个支撑脚分别布置在泵体重心的前后两侧，能将泵组运行时的振动均匀传递到安装基础上，避免出现悬臂式支撑带来的应力集中问题。在结构细节上，轴封位置预留了机械密封与填料密封两种安装空间，设计阶段就考虑了不同工况的密封选型需求，输送常温清水时可采用普通机械密封降低成本，

　　输送有一定温度或轻微腐蚀性的流体时，可更换为对应的集装式机械密封，不需要对泵体端盖进行二次加工。轴承端部分别设置了油脂加注通道与防尘密封结构，能在长期运行过程中阻挡外界粉尘进入轴承腔，同时方便运维人员定期补充润滑脂，延长轴承的更换周期。从三维建模的还原度来看，模型完整呈现了泵体内部叶轮的排布方式、轴系的阶梯轴结构、泵壳的拉紧螺栓分布，在做管路系统的三维布局时，可以直接导入该模型进行干涉检查，核对泵组与周边阀门、管道支架的安全距离，避免现场安装时出现空间不足、检修操作空间预留不够的问题。另外，泵体的排气螺塞、泄放螺塞的位置也在模型上做了准确还原，在做管路设计时可以提前预留排气阀、泄放管路的安装空间，

　　保证后期调试时能顺利排净泵腔内的空气，避免气缚现象影响泵的启动性能，泄放口的位置也能方便检修时排空泵腔内的存水，减少冬季冻裂泵体的风险。整体结构的设计没有追求过度紧凑，而是在安装便捷性、运维便利性、运行稳定性之间做了平衡，适合在常规工业流体输送场景中作为标准增压单元使用，三维模型的细节精度足够支撑初步选型、管路布局、安装方案设计阶段的使用需求，能帮助结构设计人员减少现场测绘的工作量，提前规避安装空间不匹配、接口尺寸不符这类常见的工程问题。
