布雷德尔20型工业软管泵结构设计

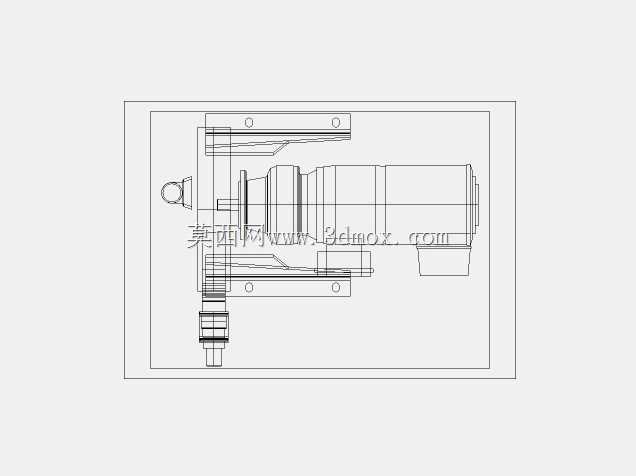

　　在工业流体输送场景里，尤其是涉及高粘度、含固体颗粒、腐蚀性介质的输送工况，软管泵的应用占比逐年提升，这类设备依靠软管的弹性形变完成介质抽吸与推送，无密封结构、无介质回流的特性，让它在污水处理、食品浆料输送、化工腐蚀性介质传输、矿业矿浆输送等场景里有着不可替代的作用。本次呈现的布雷德尔20型软管泵结构，是针对中小流量输送工况开发的泵型，整体结构围绕软管压缩、转子驱动、安装适配三个核心维度展开设计。从结构布局来看，该泵采用卧式悬臂安装结构，驱动端与泵头端同轴布置，转子组件位于泵头腔体中心，两个对称分布的压辊沿转子径向安装，压辊表面做圆弧过渡处理，避免挤压软管时出现局部应力集中导致软管过早疲劳破损。泵头腔体采用上下分体式结构，

　　腔体内部轮廓为精确设计的偏心圆弧，当转子带动压辊旋转时，压辊沿腔体内壁轨迹滚动，持续挤压安装在腔体内壁与压辊之间的特制橡胶软管，被挤压段软管前端形成正压推送介质向前流动，后端形成负压抽吸介质进入软管，以此实现连续的流体输送，整个输送过程中介质仅与软管内壁接触，不会接触泵体其他金属部件，从根源上避免了介质对泵体的腐蚀，也杜绝了输送过程中介质被泵体部件污染的可能，这一特性让它在食品级浆料、医药中间体输送场景中无需额外做卫生级防护处理，仅需更换对应材质的输送软管即可满足工况要求。在安装边界设计上，该泵的底座采用一体式铸造支撑脚，两个安装脚沿泵体轴向对称分布，安装孔位采用长圆孔设计，允许安装时存在±2mm的位置偏差，降低现场安装的对位难度，

　　泵体整体轴向长度控制在适配0.75kW到1.5kW标准B5法兰安装电机的尺寸范围内，无需额外定制连接法兰，可直接匹配市面通用的减速电机或直连电机，减少选型配套的成本。进出口采用标准法兰连接结构，法兰端面的密封槽尺寸符合通用管路连接标准，可直接对接DN20口径的工业管路，无需额外加工转换接头。从设计思路层面，该结构重点优化了软管的更换效率，泵头上端采用快拆式压盖结构，无需拆解整个泵头腔体，仅需打开上端压盖即可抽出旧软管、装入新软管，整个更换过程可在十分钟内完成，大幅降低设备维护的停机时间。压辊内部采用密封式深沟球轴承，轴承自带终身润滑脂，运行过程中无需额外加注润滑脂，减少日常维护点位。转子与驱动轴的连接采用平键加锁紧螺母的结构，

　　可传递足够的扭矩，同时在压辊卡滞时可通过锁紧螺母的泄压设计避免扭矩过载损坏驱动电机。在实际工况适配中，该泵的单转流量经过精确核算，在额定转速下可稳定输出对应流量，输送压力最高可达0.8MPa，可满足多数中低压输送场景的需求，针对不同的输送介质，可更换丁腈橡胶、三元乙丙橡胶、氟橡胶等不同材质的软管，适配从弱酸碱到强腐蚀、从常温到80摄氏度介质的输送需求。结构设计时还充分考虑了运行的平稳性，两个压辊对称布置的结构让转子旋转时的径向力相互抵消，泵体运行时的振动幅度控制在极小范围内，安装时无需做额外的减震基础，直接固定在普通钢制支架或混凝土基础上即可稳定运行。泵体的外壳采用铸铁材质，表面做喷塑处理，可适应车间内潮湿、有轻微腐蚀气体的环境，长期使用不会出现外壳锈蚀的问题。在细节设计上，泵头腔体的边缘做了圆滑过渡，没有尖锐的棱角，避免安装维护时划伤操作人员，进出口的流道设计为平滑圆弧过渡，减少介质流动时的阻力，避免介质中的固体颗粒在流道拐角处堆积堵塞。
