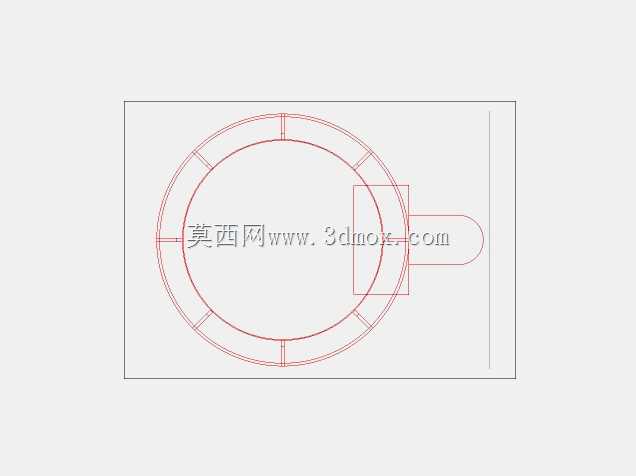

在工业自动化检测、流体管路状态监测、旋转部件工况感知这类场景里,这类环形结构的传感部件是很常见的适配元件,它的核心作用是在不破坏被测管路、轴件原有安装结构的前提下,完成对应物理量的非接触式采集,避免传统侵入式检测带来的流阻增大、轴件动平衡被破坏的问题。从结构设计逻辑来看,主体采用环形同轴布局,中心通孔是被测介质或者被测运动件的穿行通道,环形本体内部预留了传感元件的安装腔位,周向均匀分布的定位凸台是用来固定内部感应绕组或者敏感元件的,保证周向检测灵敏度的一致性,不会因为元件排布偏移出现检测盲区。侧边延伸出的凸耳结构是信号输出与安装固定的集成部位,凸耳上的安装孔位可以直接和设备基座上的预留螺柱配合,不需要额外设计转接支架,
减少安装累计误差。设计过程中首先要确定的是中心通孔的通径边界,这个尺寸直接决定了可适配的被测件外径范围,通径过小会限制适配场景,通径过大则会拉长敏感元件与被测对象的距离,降低检测信噪比,所以在建模时需要先匹配常见工业管路、旋转轴的标准外径序列,预留0.5-1mm的装配间隙,避免安装时出现卡滞。环形本体的壁厚设计需要兼顾结构强度与传感性能,壁厚过薄会导致注塑或者机加工过程中出现形变,影响圆度公差,壁厚过厚则会增大敏感面与被测对象的距离,削弱信号强度,一般这类部件的壁厚会控制在3-5mm区间,根据敏感元件的实际尺寸做微调。周向的定位凸台高度统一控制在1.2-1.5mm,既可以给内部元件提供足够的定位支撑,
又不会过多占用环形内部的布线空间,凸台的边角都做了R0.3的圆角处理,避免装配时刮伤敏感元件的绝缘层。侧边凸耳的长度设计需要考虑接线空间,要保证外接航空插头或者线缆接头安装后,不会和周边的设备结构产生干涉,凸耳与环形主体的衔接处做了渐变过渡的加强筋,避免设备运行过程中振动导致衔接部位出现应力断裂。实际应用中,这类传感部件常被用在液压管路的杂质检测、旋转轴的转速与扭矩监测、输送管道的流量感知场景,安装时只需要将被测件从中心通孔穿过,通过侧边凸耳的固定孔锁紧在基座上,接好信号输出线就可以完成部署,不需要对原有设备的管路或者轴系做拆解改造,大幅降低了现场安装的工作量。建模过程中需要重点管控环形内圆的圆度公差,一般要控制在0.02mm以内,
如果圆度超差,会导致敏感元件与被测件的周向间隙不一致,直接影响检测信号的稳定性,出现周期性的信号波动。另外凸耳上的安装孔位与环形中心的同轴度、位置度公差也需要严格控制,不然安装后会出现环形中心与被测件轴心偏移的问题,轻则影响检测精度,重则会导致被测件运转时刮蹭传感本体内壁,造成部件损坏。从结构适配性来看,这种环形带侧装凸耳的设计,既可以适配静止管路的安装场景,也可以适配旋转轴端的安装场景,只需要根据实际安装位置调整凸耳的固定方向即可,不需要重新开模或者调整主体结构,通用性较强。在做三维建模时,需要先绘制环形主体的截面草图,通过旋转命令生成主体基础结构,再绘制周向的定位凸台,通过圆周阵列完成均匀排布,之后绘制侧边的凸耳结构,在衔接处做加强筋过渡,最后对所有锐边做倒圆角处理,完成整体结构的建模。建模时需要注意内部安装腔的尺寸要和选用的敏感元件尺寸匹配,预留0.2mm的涂胶或者卡装间隙,方便后续生产时的元件装配。
