小型圆柱螺旋弹簧减震缓冲部件结构

　　日常做小型代步设备、轻型自动化输送线的缓冲结构选型时，这类带两端环式安装座的螺旋弹簧减震部件是出镜率极高的结构，很多新手建模时容易忽略安装配合的细节，导致后期装配出现干涉或者受力偏移的问题。先从实际应用场景说，这类减震结构不像重型车辆用的大刚度减震器，它更多适配在低速、载荷量级不大的工况里，比如小型电动代步车的前后轮连接位、轻型AGV小车的行走轮架缓冲段、自动化设备里的振动给料托盘支撑位，甚至部分户外小型检测设备的抗震安装支架上，都能看到同结构的部件，核心作用就是抵消设备运行、移动过程中产生的竖向冲击，把瞬时的硬接触冲击力转化为弹簧形变的渐进式弹力，避免刚性连接的部件因为反复冲击出现焊缝开裂、紧固件松动、内部精密元件错位的问题。

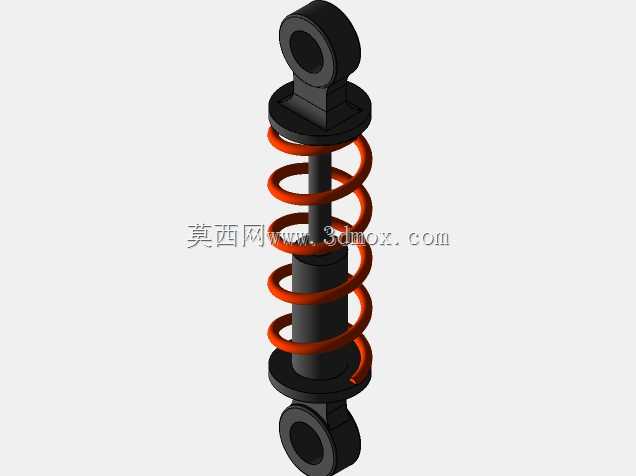

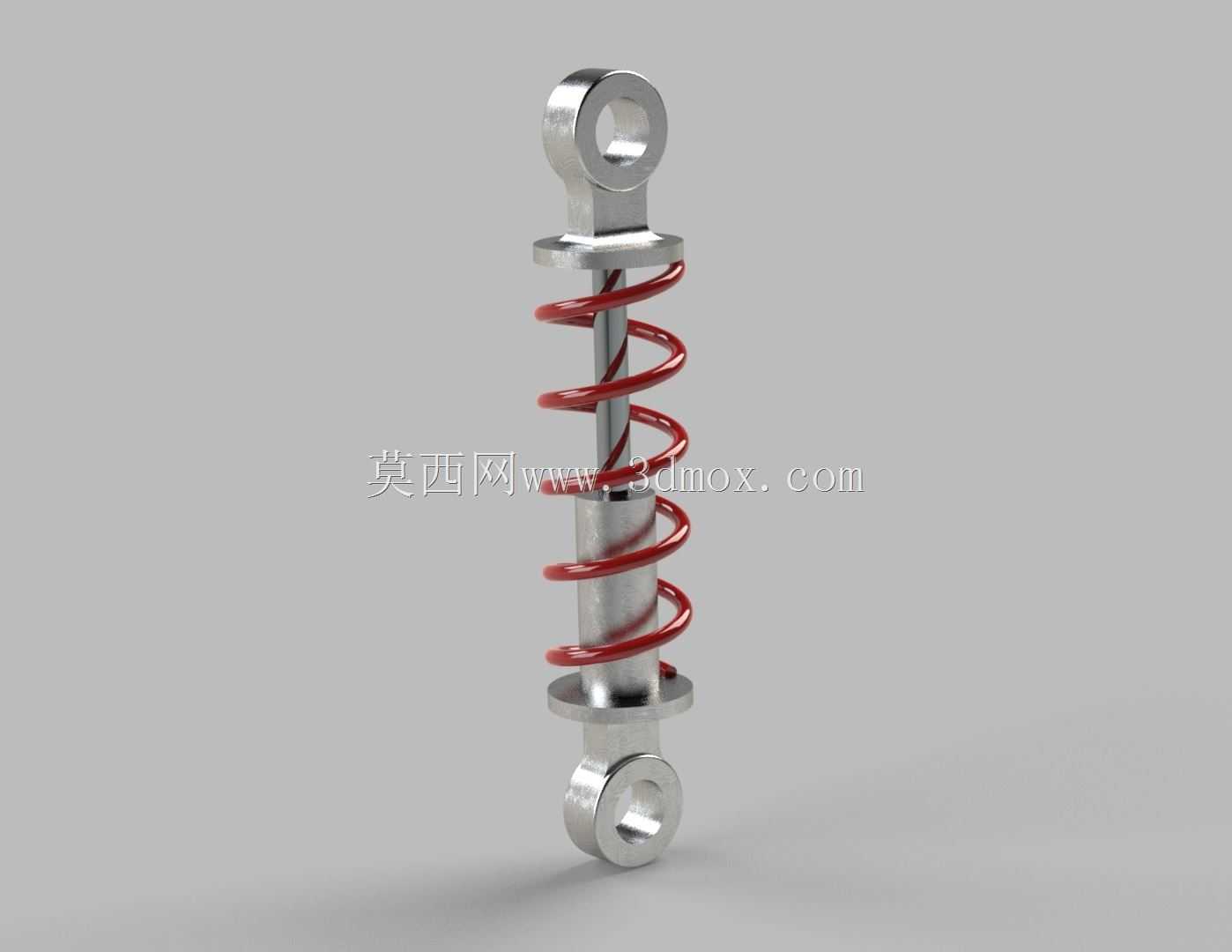

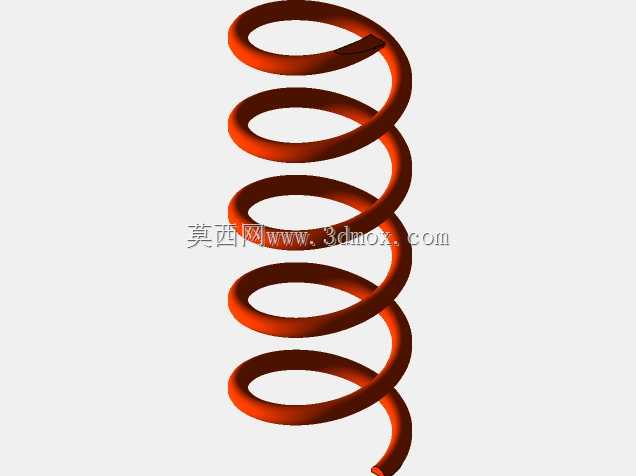

　　从功能特性来看，这个结构的核心缓冲载体是圆柱螺旋压缩弹簧，弹簧两端的安装座做了一体化的环式吊耳结构，上端吊耳的通孔轴线和下端吊耳的通孔轴线保持平行，这种设计是为了适配销轴式的快速安装，不需要额外做复杂的法兰对接，穿入对应直径的销轴加防松卡簧就能完成固定，拆装维护的效率很高。中间的芯轴结构除了给弹簧提供径向的限位，避免弹簧在压缩过程中出现侧向弯折、弹出的风险，还能配合内部的阻尼结构（部分同类型产品会在芯轴位置填充阻尼脂或者加装摩擦片），避免弹簧压缩回弹时出现多余的往复振荡，让冲击缓冲的过程更平顺，不会出现弹晃不止的情况。

　　说到设计思路，做这个结构的三维建模时，首先要确定的是核心参数匹配：先根据实际工况的最大静载荷、冲击载荷量级算出弹簧的线径、中径、有效圈数和自由长度，弹簧的刚度要匹配载荷需求，刚度过大缓冲效果差，刚度过小容易被压并失去缓冲作用。两端的安装座要做和弹簧端部的贴合结构，弹簧的两端并紧磨平段要完全贴合安装座的支撑面，保证弹簧受力时是均匀的轴向压缩，不会出现偏载。安装吊耳的通孔直径要和常用的标准销轴尺寸匹配，通孔的位置要保证整个减震部件安装后，弹簧压缩到极限行程时，上下安装座不会和周边的结构件发生碰撞，预留足够的形变空间。

　　再讲外形尺寸和安装边界的注意点，这类小型减震部件的整体外径由弹簧的中径加两倍线径决定，建模时要注意弹簧的外径和安装座的最大外径保持一致或者略小，避免安装时弹簧剐蹭周边构件。两端吊耳的厚度要根据销轴的剪切强度来定，不能做的过薄导致吊耳受冲击时被拉变形，吊耳的通孔中心到安装座支撑面的距离要算好，保证销轴安装后不会和弹簧的端部发生摩擦。整个部件的最大行程要控制在弹簧全变形量的70%以内，预留安全余量，避免弹簧长期处于极限压缩状态出现塑性变形，丧失缓冲能力。另外建模时要注意弹簧和芯轴之间预留0.5-1mm的径向间隙，既不会让弹簧晃动太大，也不会因为加工误差导致弹簧和芯轴卡滞，影响压缩回弹的顺畅度。很多新手做这类结构时容易把弹簧和安装座做成刚性一体，忽略了弹簧是可形变的柔性部件，实际装配验证时要做运动仿真，模拟弹簧压缩到最大行程时的状态，检查各个部件之间有没有干涉，安装位的销轴能不能顺利穿入，防松件的安装空间有没有预留到位。这类结构看起来简单，但是每个尺寸的匹配都直接影响实际使用的寿命和缓冲效果，比如弹簧的旋向如果和安装时的受力方向不匹配，长期使用可能会出现弹簧松动的问题，安装座的倒角如果没做，应力集中的位置很容易在反复冲击下出现断裂。
