多辐条带装饰槽乘用车轮毂结构设计

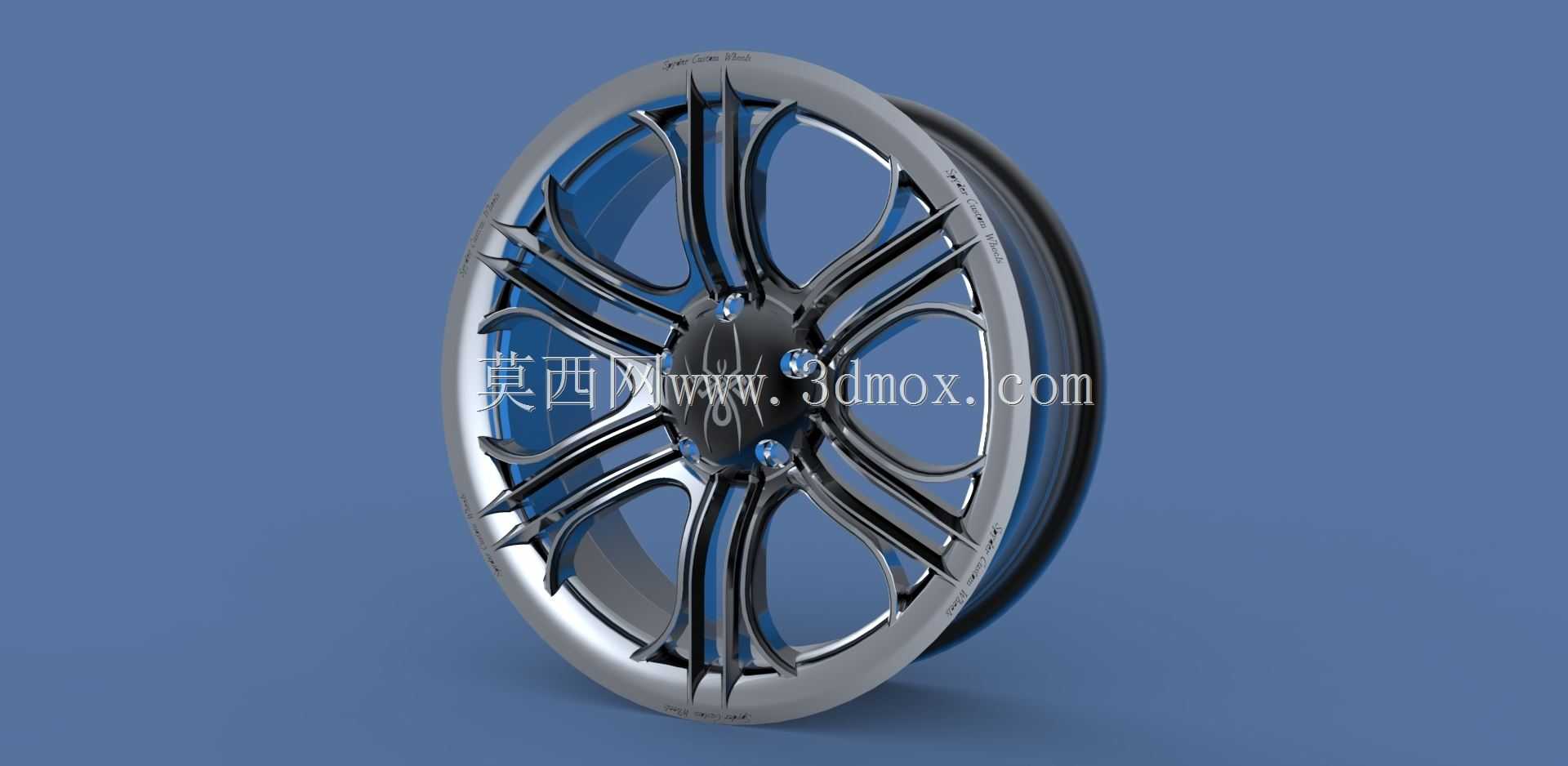

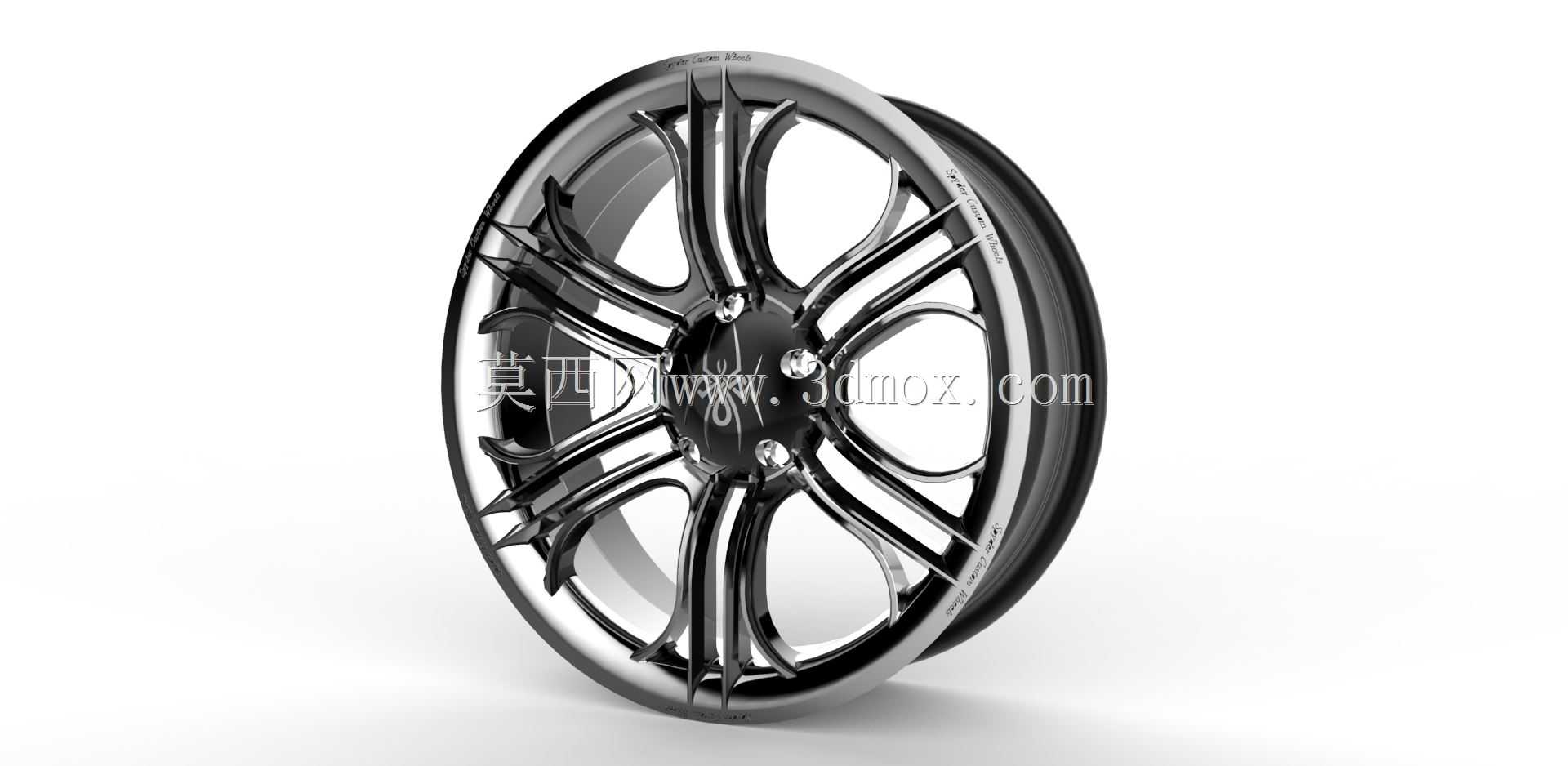

　　日常做底盘行走部件建模时，轮毂是很容易被新手忽略细节的零件，很多人觉得只要画个圈加几根辐条就完事，真到装配或者做渲染验证的时候，才会发现安装位、轮辋偏距、辐条避让这些细节错一点，整个轮组装配就会出干涉问题。这次的轮毂设计，首先要匹配常规家用乘用车的安装边界，中心孔直径对应主流A级车的轴头尺寸，PCD孔位采用五孔常规布局，孔位分布圆直径符合同级别车型的通用安装标准，不需要额外加装变位垫片就能直接适配对应规格的刹车总成，不管是普通浮动卡钳还是大尺寸的多活塞卡钳，辐条背面的预留空间都能避开卡钳本体，不会出现打方向或者颠簸时卡钳蹭辐条的问题。

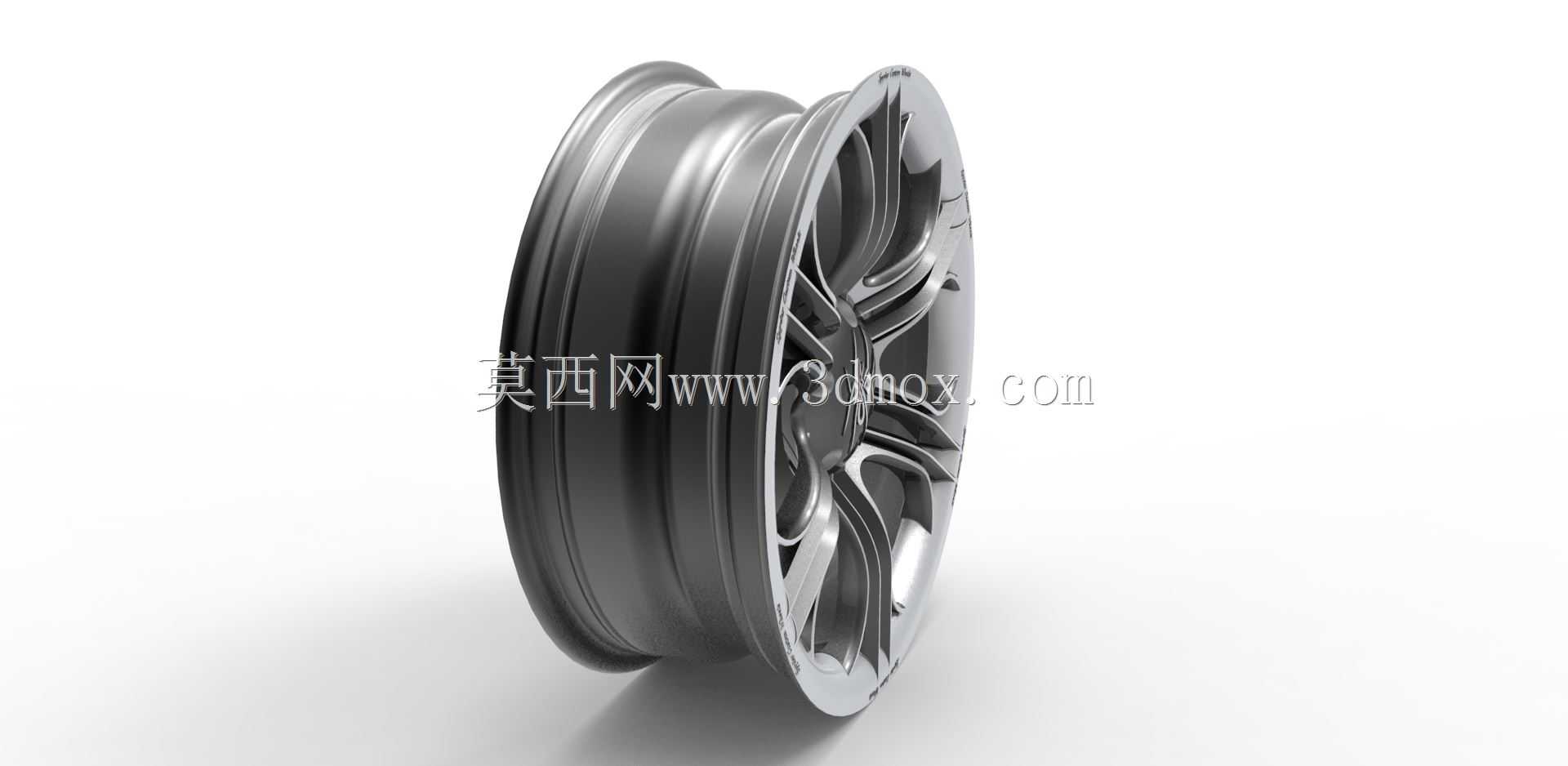

　　轮辋部分采用常规的深槽轮辋结构，胎圈座的角度和台阶尺寸完全符合乘用车轮胎的装配标准，装胎时不需要额外修改轮辋边缘，轮胎充气后胎圈能完全卡入密封位，不会出现慢漏气的情况。轮辋的宽度对应常规17寸轮胎的适配宽度，J值符合行业通用规范，搭配215到225宽度的轮胎都能有合适的胎壁支撑，不会因为轮辋过窄导致胎侧鼓包，也不会因为轮辋过宽导致轮胎拉伸过度影响使用寿命。

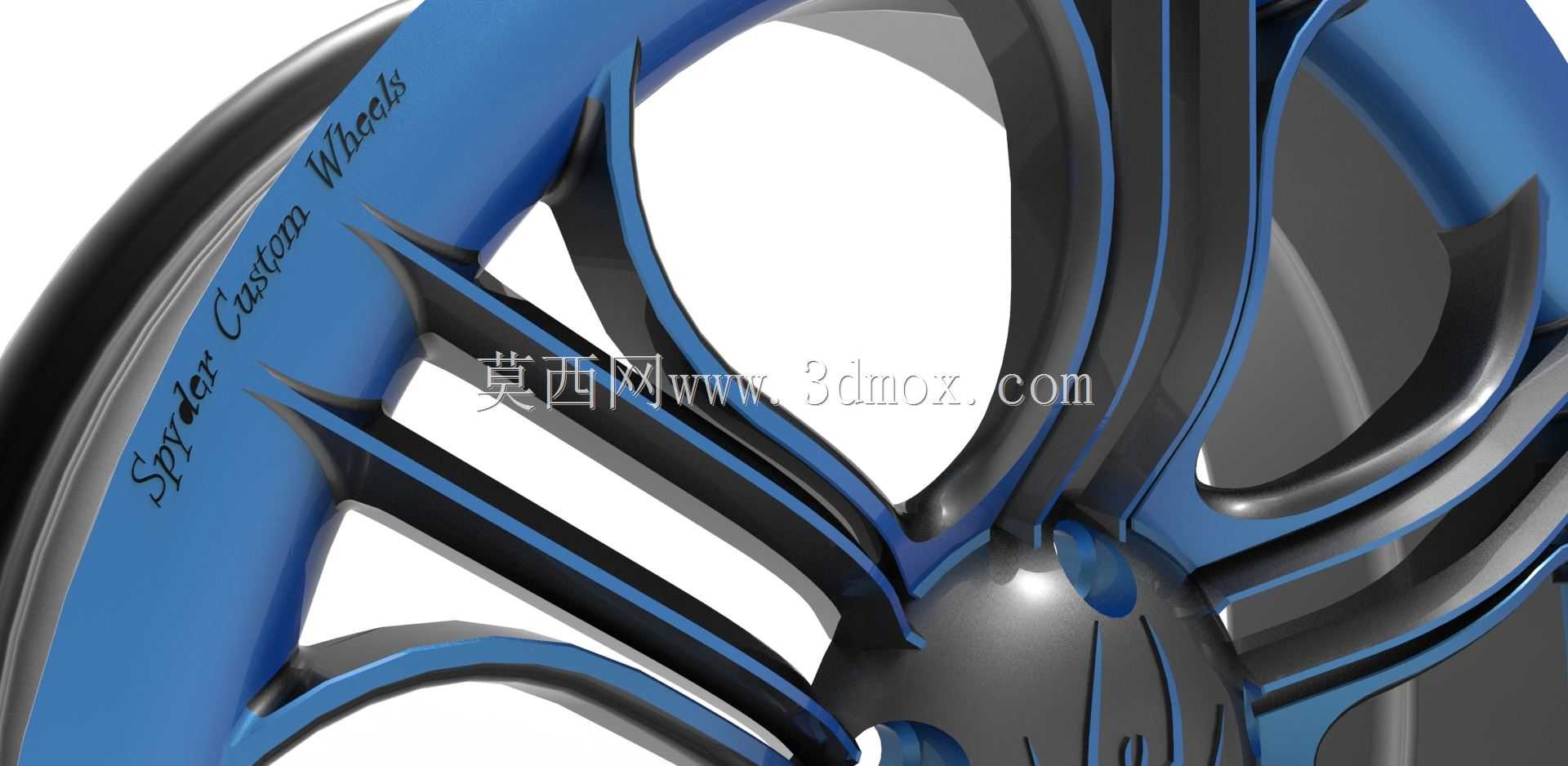

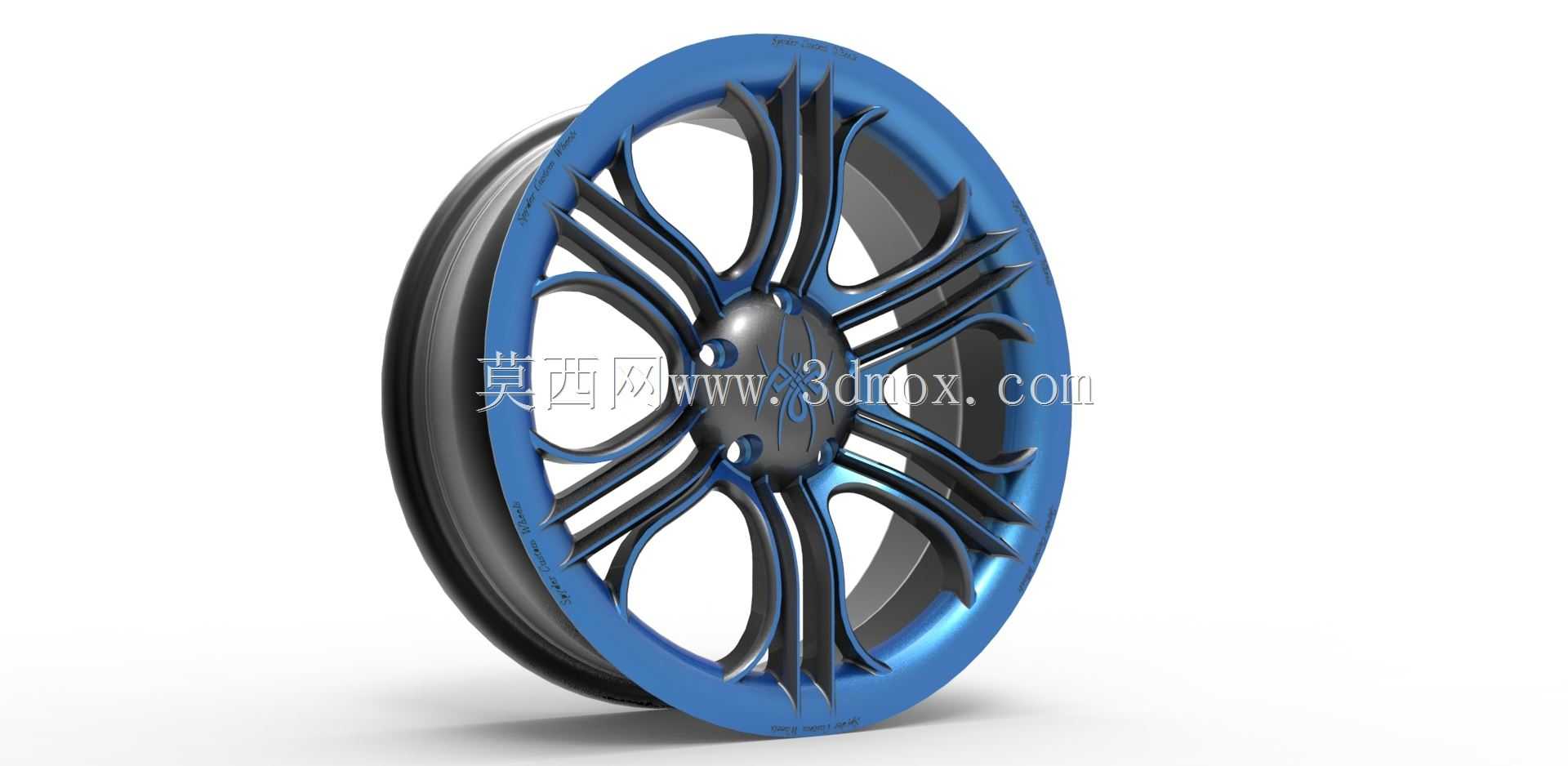

　　辐条设计采用了双组五辐的分叉结构，每两根主辐条之间做了内凹的装饰槽，槽位预留了后期做涂装或者嵌装饰条的空间，表面做了渐变的曲面过渡，没有尖锐的棱角，一方面是降低铸造或者锻造时的应力集中，另一方面高速行驶时气流能顺着辐条曲面导向刹车卡钳，带走刹车产生的热量，避免长距离制动后刹车温度过高导致制动力衰减。辐条和轮辋的连接位置做了加厚的圆角过渡，这个位置是轮毂受力最复杂的区域，车辆过坑或者承受侧向载荷时，应力会集中在辐条根部，加厚过渡能避免应力集中导致的轮毂开裂，同时也不会因为过度加厚增加不必要的簧下质量。

　　设计过程中特意控制了整体的壁厚，轮辋主体壁厚保持在均匀的4mm左右，辐条位置根据受力路径做了变厚度设计，受力大的主辐条根部厚度稍大，靠近中心安装盘的位置做了均匀的壁厚过渡，安装盘的厚度足够承受螺栓的锁紧力，螺栓孔周围做了凸台加强，避免锁紧螺栓时压溃安装面，也能分散螺栓的预紧力，让整个轮毂和轴头的贴合更紧密，高速行驶时不会出现方向盘抖动的问题。

　　很多人做轮毂设计只关注外观好看，忽略了实际使用中的动平衡需求，这个设计在建模时就考虑了整体的质量分布，每根辐条的体积和质量差控制在很小的范围内，后期做动平衡时需要加的平衡块重量不会超过常规标准，不会出现动平衡块贴满轮辋还没法校准的情况。轮缘位置做了标准的凸缘设计，能在轮胎缺气时给胎侧提供一定的支撑，避免轮胎直接脱圈，也能在轻微刮蹭路沿时保护轮辋本体，不会轻微刮蹭就导致轮辋变形漏气。

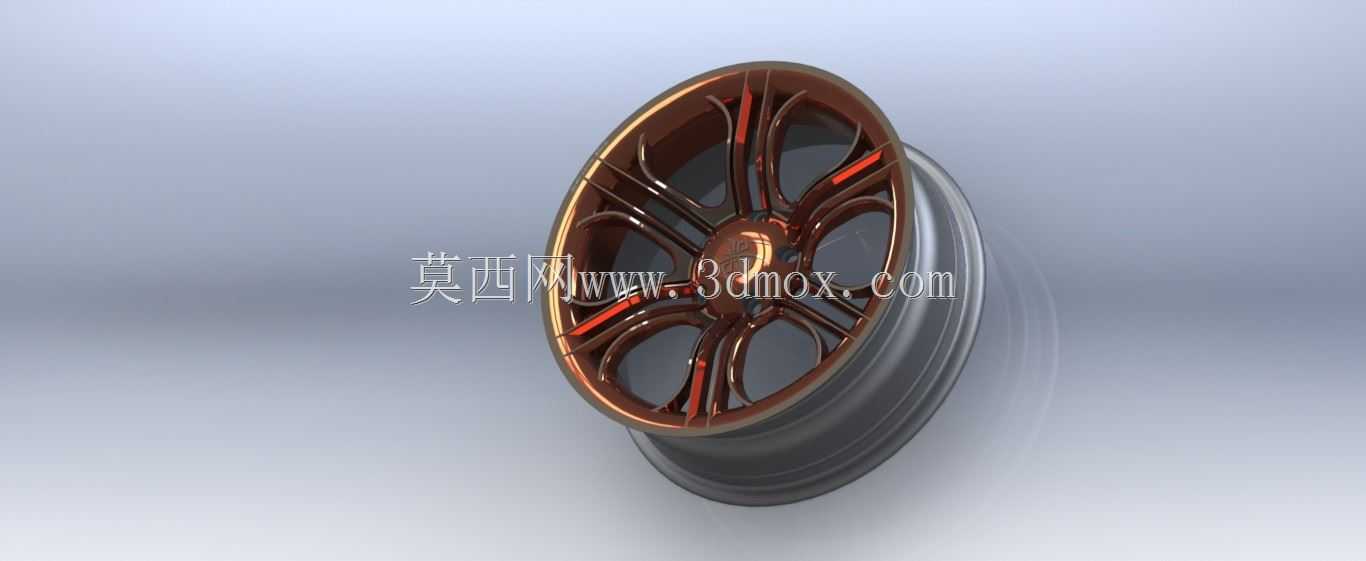

　　另外在细节上，气门嘴的安装位预留了标准的孔径，位置在两根辐条之间的轮辋凹陷处，充气时不需要掰开辐条就能操作，也不会因为气门嘴位置太靠近辐条导致充气枪无法对接。中心孔的倒角做了足够的导向角度，安装轮毂时能很顺利地套入轴头，不会因为对位不准卡住轴头，也能保证中心孔和轴头的同轴度，减少行驶中的振动。整个轮毂的曲面过渡都做了连续的曲率处理，不管是做抛光、烤漆还是电镀的表面处理，都不会出现曲面断层导致的反光不均，渲染或者实际加工后的外观质感都能达到量产配件的标准。
